Des vis sans tête auxquelles le chemin de roulement sera plus tard suspendu sont maintenant montées aux profils de charpente installés pour le brin sous charge vertical et pour le raidisseur.

Les éléments du raidisseur doivent être montés sur les profils de charpente supplémentaires, puis reliés au brin sous charge vertical.

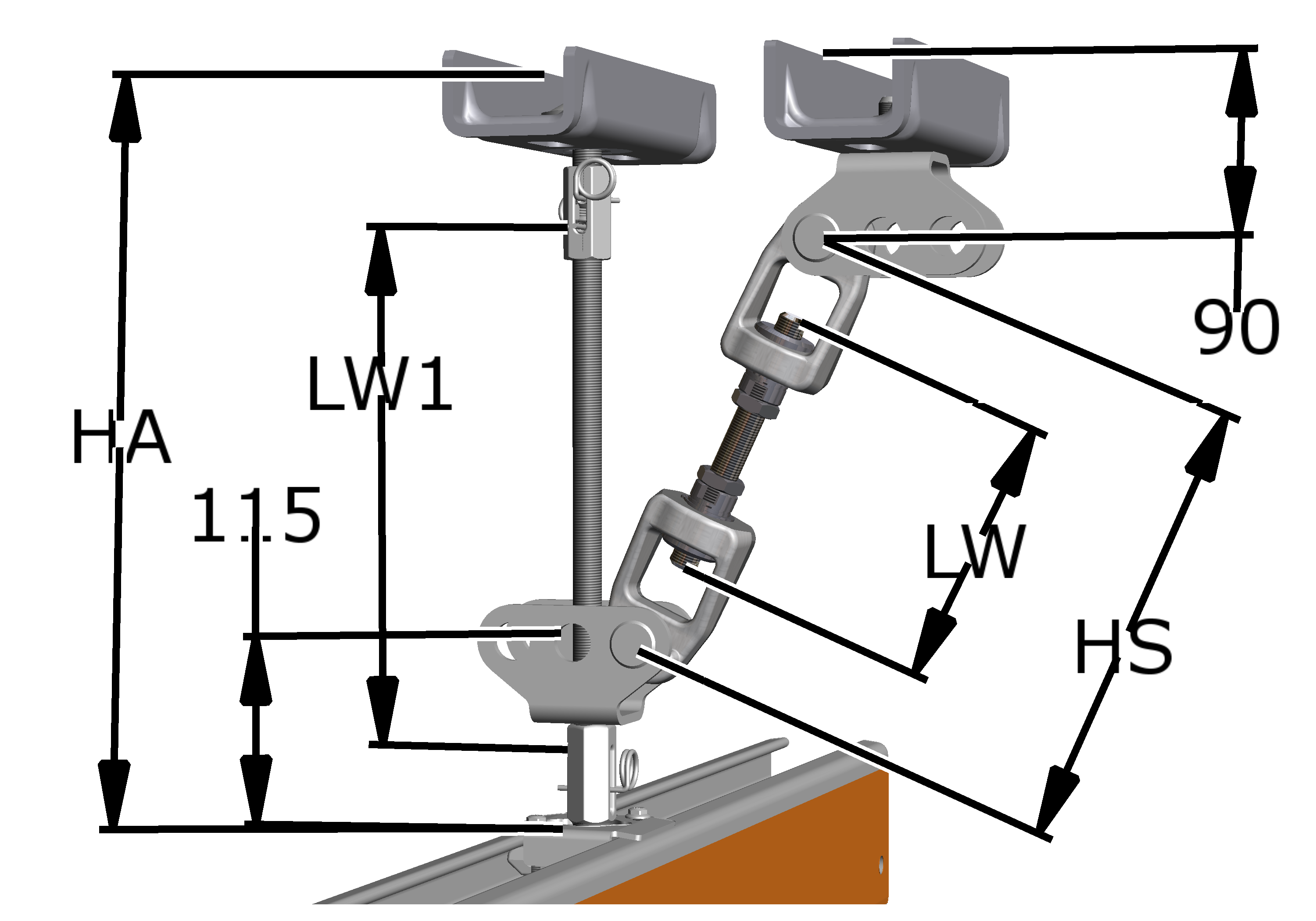

Aperçu général :

La longueur minimale de la vis sans tête sur le brin sous charge vertical (LW1) est 300 mm

Sur le profil de charpente :

  Visser l’accouplement (à filetage à droite des deux côtés) au profil de charpente.

  Visser la vis sans tête raccourcie ou rallongée dans l’accouplement.

  Tourner l’accouplement de manière à ce que les perçages soient visibles.

Sur le profil de charpente, la vis sans tête dispose d'un perçage en croix. Tourner l'accouplement de façon à utiliser le perçage orienté perpendiculairement au chemin de roulement HB ultérieur.

  Introduire 2 goupilles élastiques.

Un support articulé doit être maintenant monté à l’extrémité inférieure des vis sans tête. C'est ici que le brin sous charge vertical est ensuite relié au raidisseur.

Sur l’extrémité inférieure de la vis sans tête :

  Visser 2 écrous hexagonaux M16x1,5 environ 40 mm sur la vis sans tête.

  Placer le support articulé sur la vis sans tête.

Le profil de charpente du raidisseur doit être maintenant relié au support articulé précédemment monté du brin sous charge vertical.

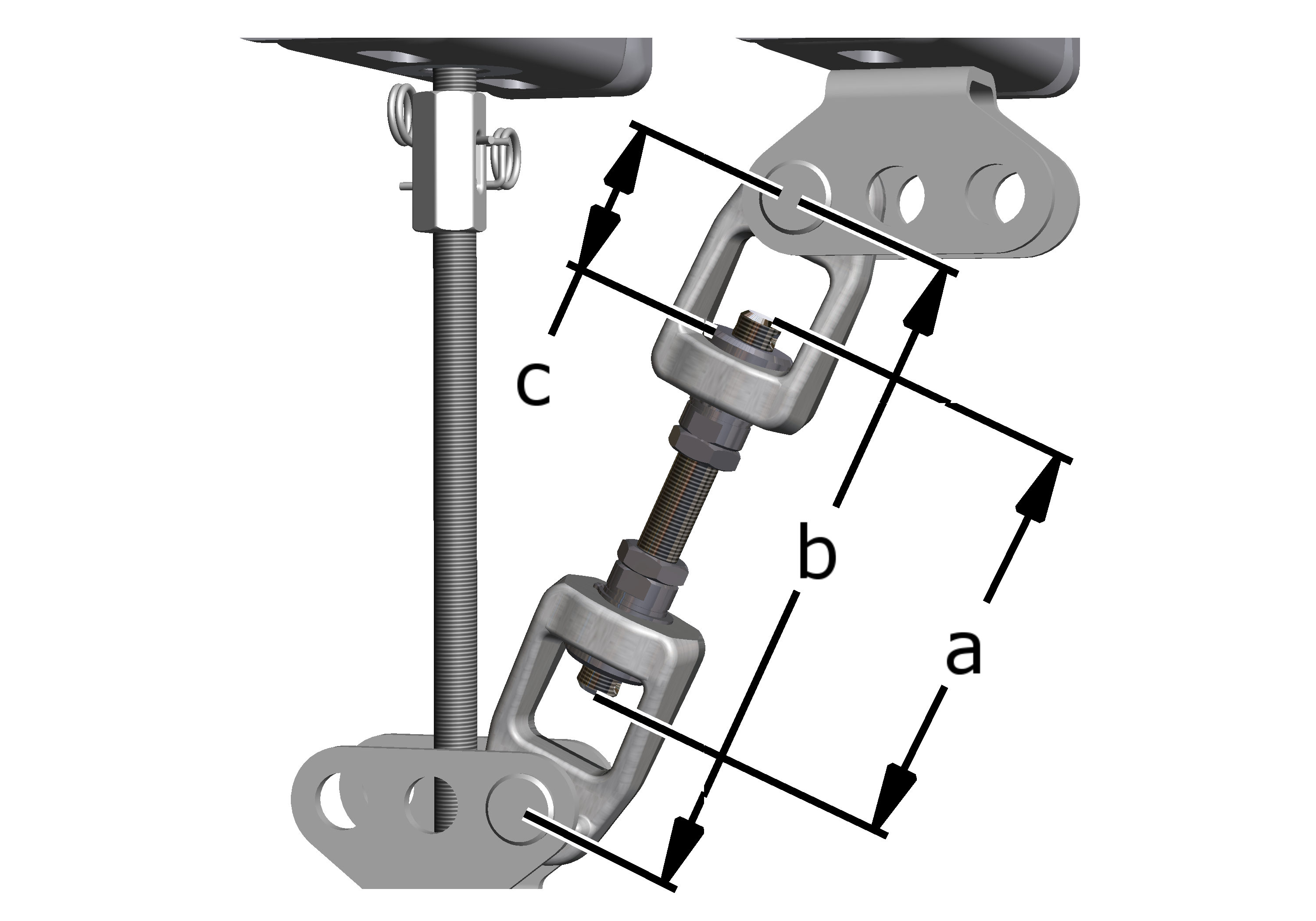

  Calculer la longueur de la vis sans tête (a) pour le raidisseur.

Mesurer à cet effet la distance des deux trous (b) entre les profils de charpente et en soustraire deux fois la longueur intérieure du joint de serrage (c = 2 x 56 mm).

  Raccourcir les vis sans tête pour le raidisseur à la dimension calculée.

Aux deux extrémités de la vis sans tête :

  Visser 2 écrous hexagonaux M16x1,5 sur la vis sans tête raccourcie ou rallongée.

  Visser la vis sans tête dans l'écrou tendeur (2x) jusqu'à ce que la vis sans tête termine en affleurant l'écrou tendeur (voir agrandissement sur l'image).

  Bloquer à l’aide de l’écrou hexagonal.

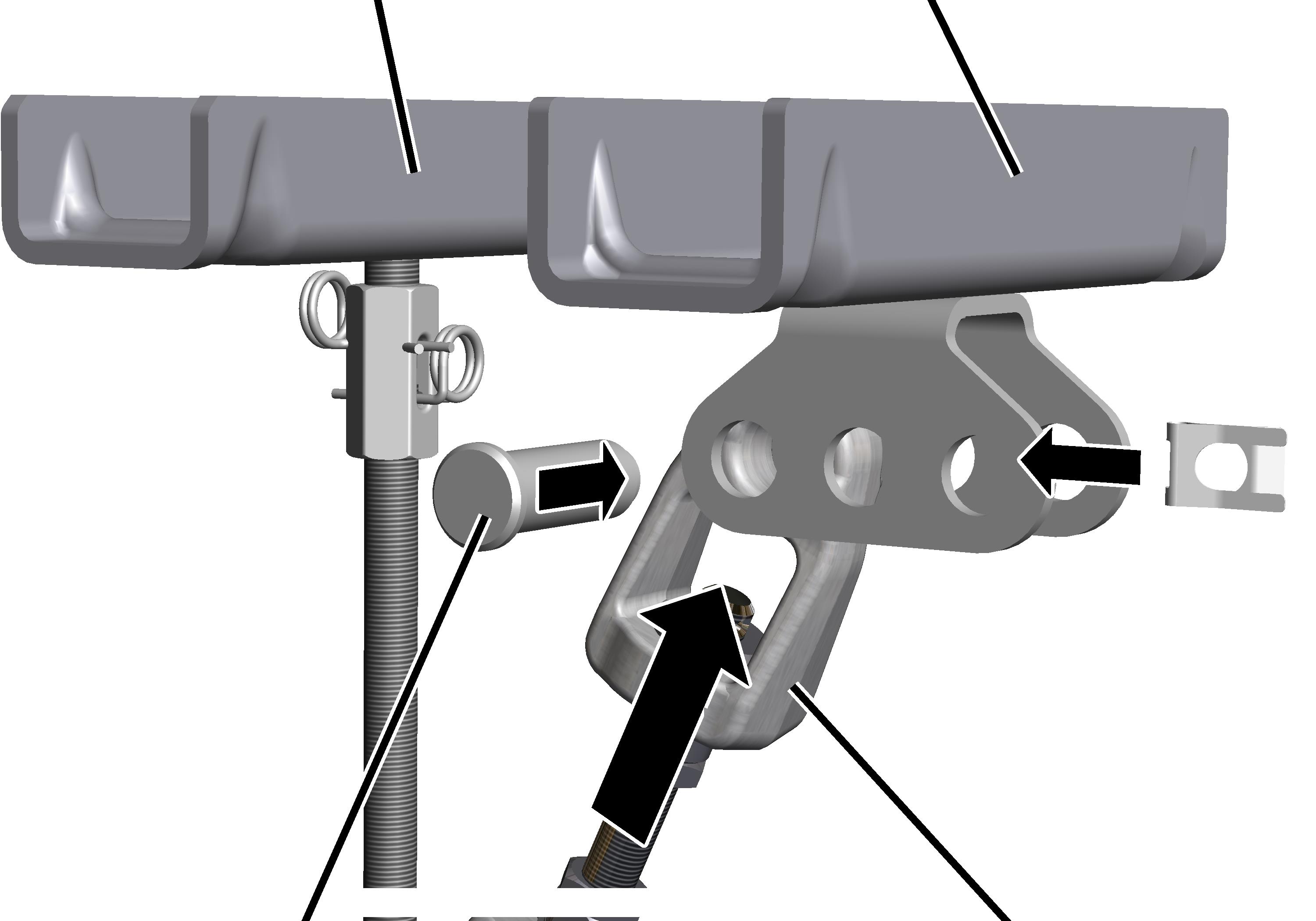

Sur le profil de charpente :

  Placer le joint de serrage entre le support articulé sur le profil de charpente du raidisseur. Utiliser le trou dirigé en direction du brin sous charge vertical.

  Introduire le boulon à travers le support articulé et le joint de serrage.

  Fixer le boulon avec le clip de sécurité SL.

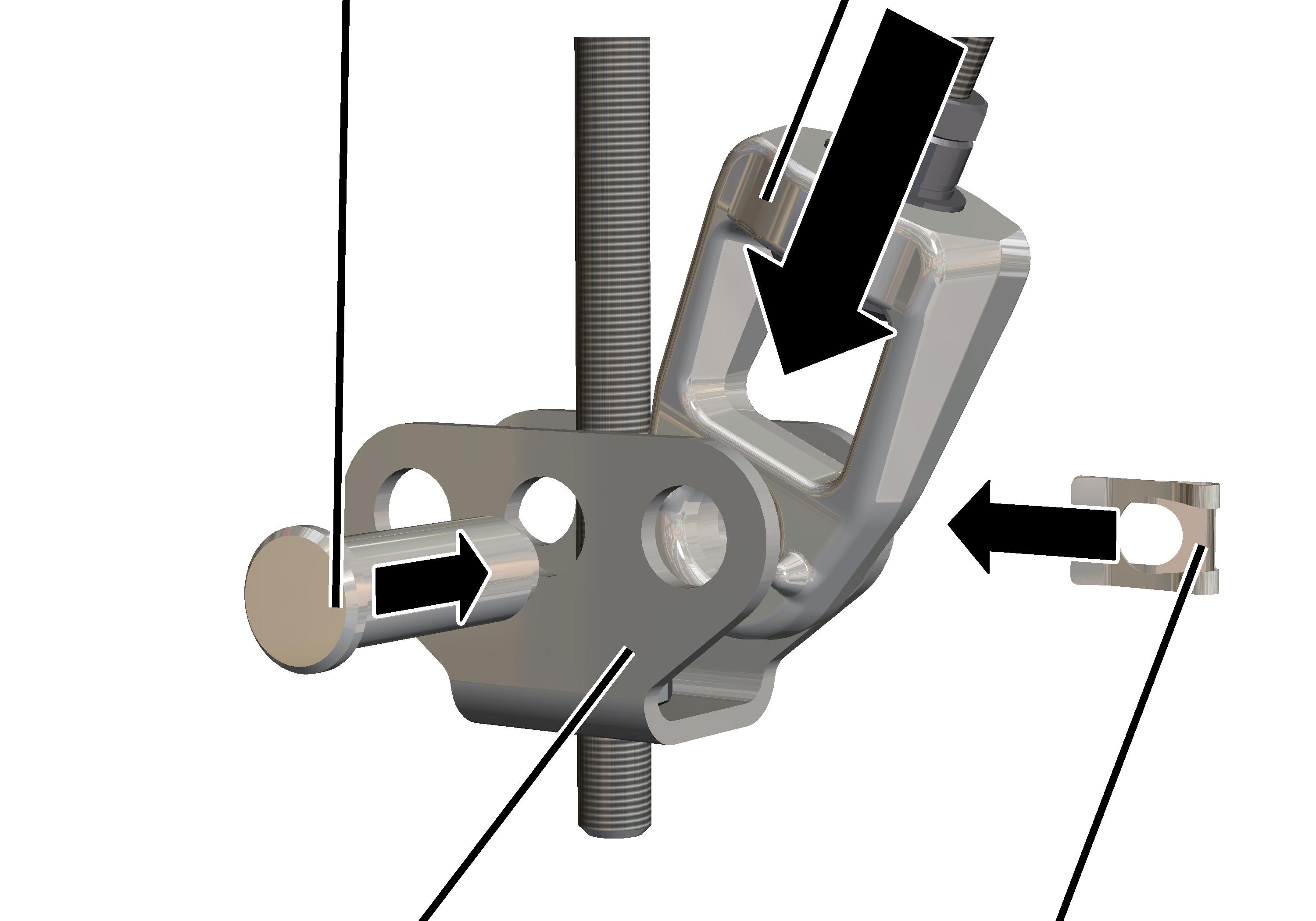

Sur la vis sans tête :

  Placer le joint de serrage entre le support articulé sur le brin sous charge vertical. Utiliser le trou qui est tourné en direction du raidisseur.

  Introduire le boulon à travers le support articulé et le joint de serrage.

  Fixer le boulon avec le clip de sécurité SL.

Le chemin de roulement HB sera ensuite monté sur l’extrémité inférieure de la vis sans tête.

  Contrôler le jeu du raidisseur.

Le raidisseur ne doit pas pendre ni osciller entre les deux supports articulés. Il doit être bien fixé sur les supports articulés et ne pas avoir de jeu.

Si le raidisseur a du jeu :

  Tourner l’écrou tendeur dans le joint de serrage et tendre la vis sans tête jusqu’à ce que le raidisseur n’ait plus de jeu entre les supports articulés.
