Suspension M16 : montage de la suspension oblique

Des vis sans tête auxquelles le chemin de roulement sera plus tard suspendu sont maintenant montées aux profils de charpente à support articulé installés.

Verweis

Ce manuel du produit décrit le montage d'une suspension M16. Pour le montage d'une suspension M20, voir manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 »).

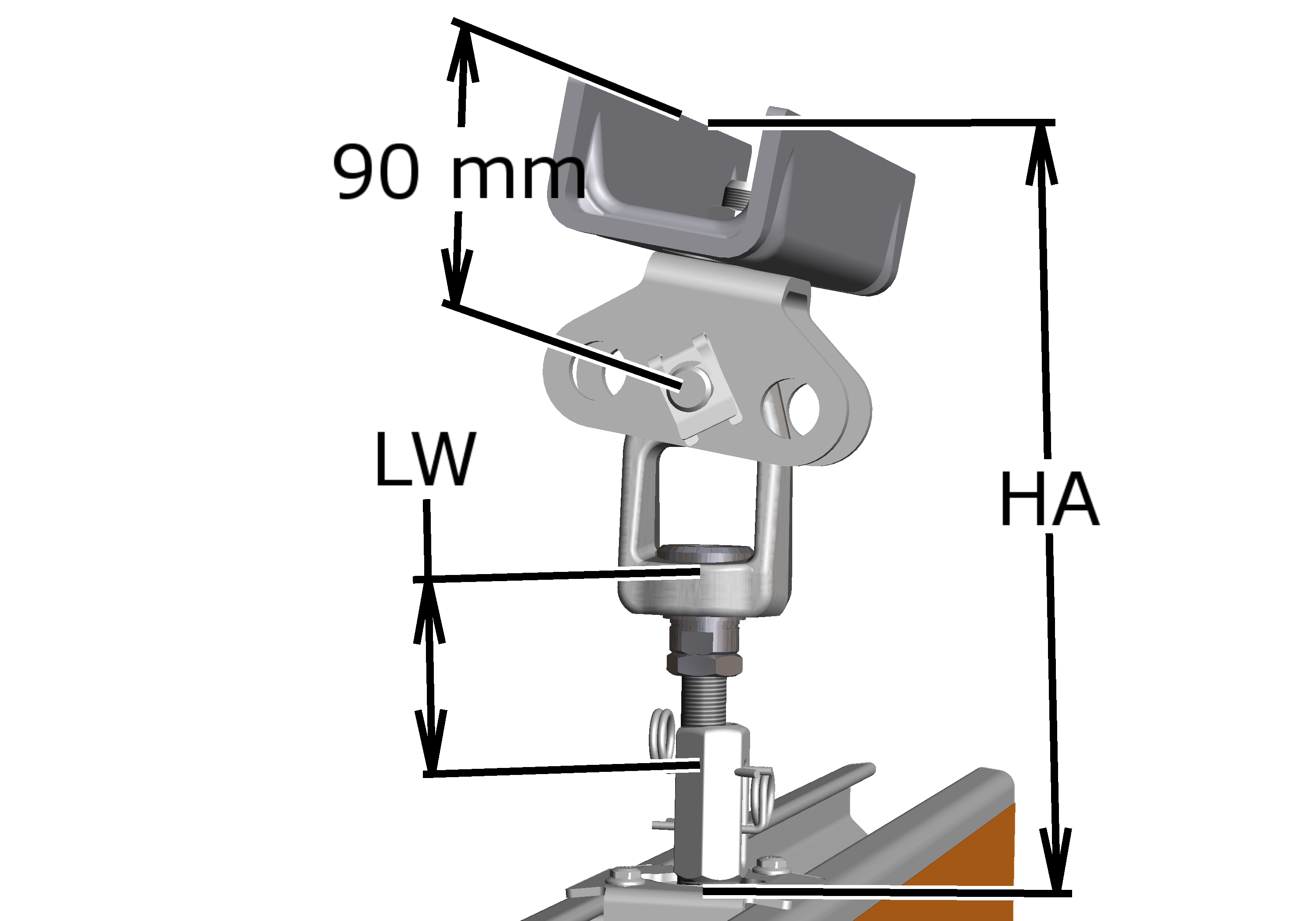

Aperçu général :

Taille	HA pour LW 80 mm	HA pour LW à partir de 100 mm
HB110	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB150	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB190	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB240	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm

Préparation de la vis sans tête

Sur l’extrémité supérieure de la vis sans tête

joint de serrage	écrou tendeur

vis sans tête	écrou hexagonal

Visser 2 écrous hexagonaux M16x1,5 sur la vis sans tête raccourcie ou rallongée.

Visser la vis sans tête dans l'écrou tendeur jusqu'à ce que la vis sans tête termine en affleurant l'écrou tendeur (voir agrandissement sur l'image).

Bloquer à l’aide de l’écrou hexagonal.

Le chemin de roulement HB sera ensuite monté sur l’extrémité inférieure de la vis sans tête.

Fixation de la vis sans tête

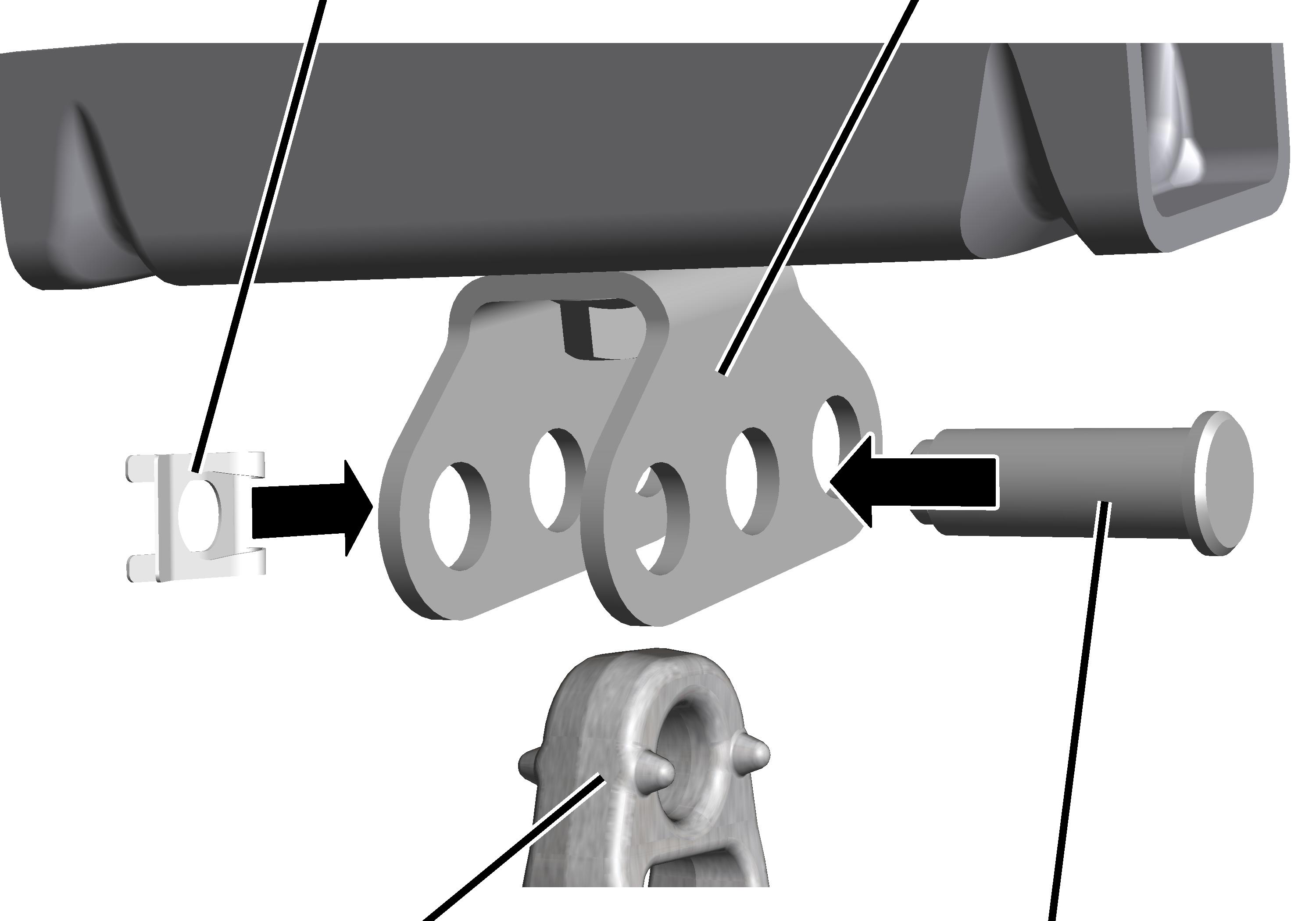

Sur le profil de charpente :

clip de sécurité SL	support articulé

joint de serrage	boulon

Placer le joint de serrage entre le support articulé sur le profil de charpente.

Introduire le boulon à travers le support articulé et le joint de serrage.

Fixer le boulon avec le clip de sécurité SL.
