Des vis sans tête auxquelles le chemin de roulement sera plus tard suspendu sont maintenant montées aux profils de charpente installés pour la suspension en V.

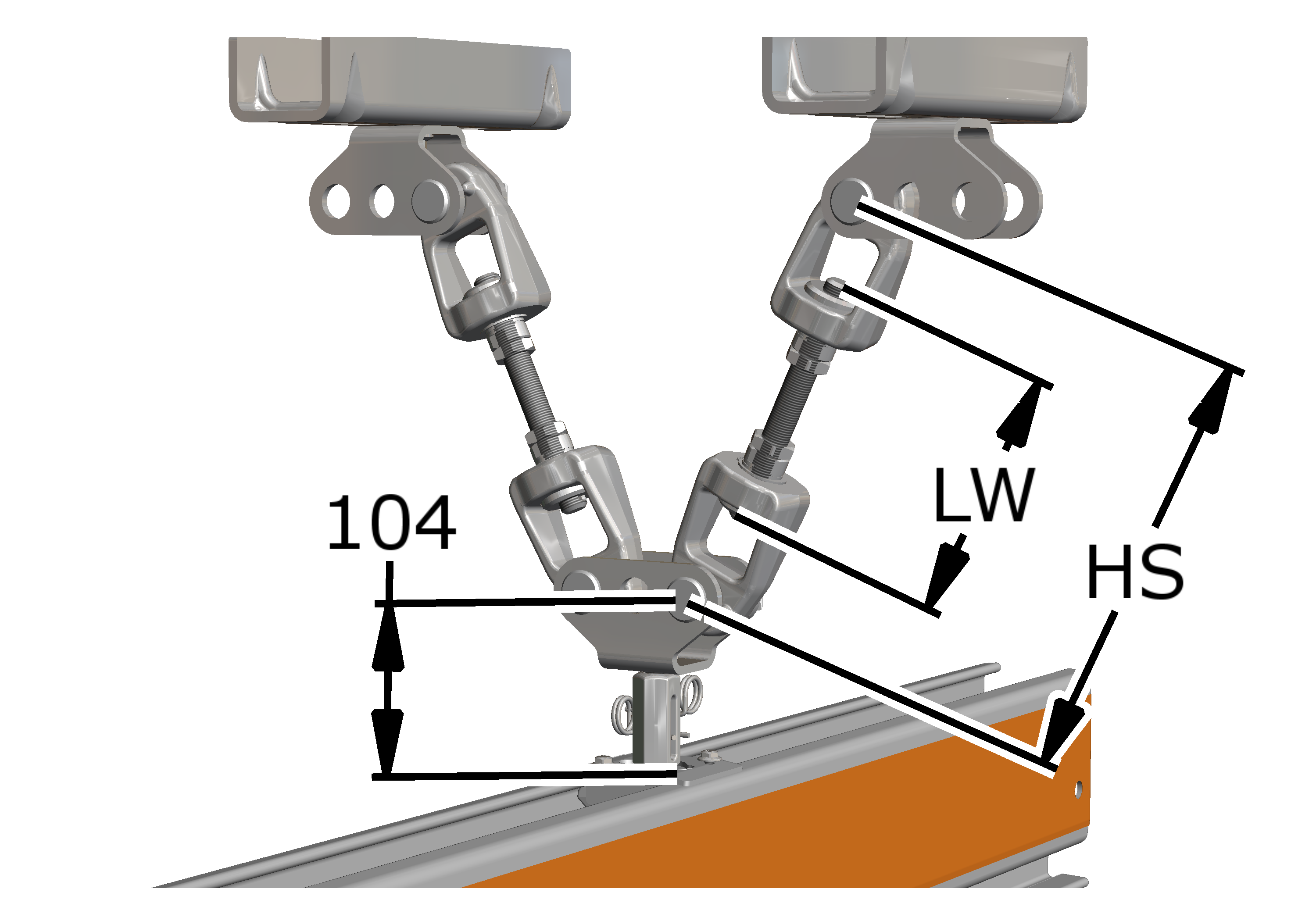

Aperçu général :

Aux deux extrémités des deux vis sans tête :

  Visser 2 écrous hexagonaux M16x1,5 sur la vis sans tête raccourcie ou rallongée.

  Visser la vis sans tête dans l'écrou tendeur (2x) jusqu'à ce que la vis sans tête termine en affleurant l'écrou tendeur (voir agrandissement sur l'image).

  Bloquer à l’aide de l’écrou hexagonal.

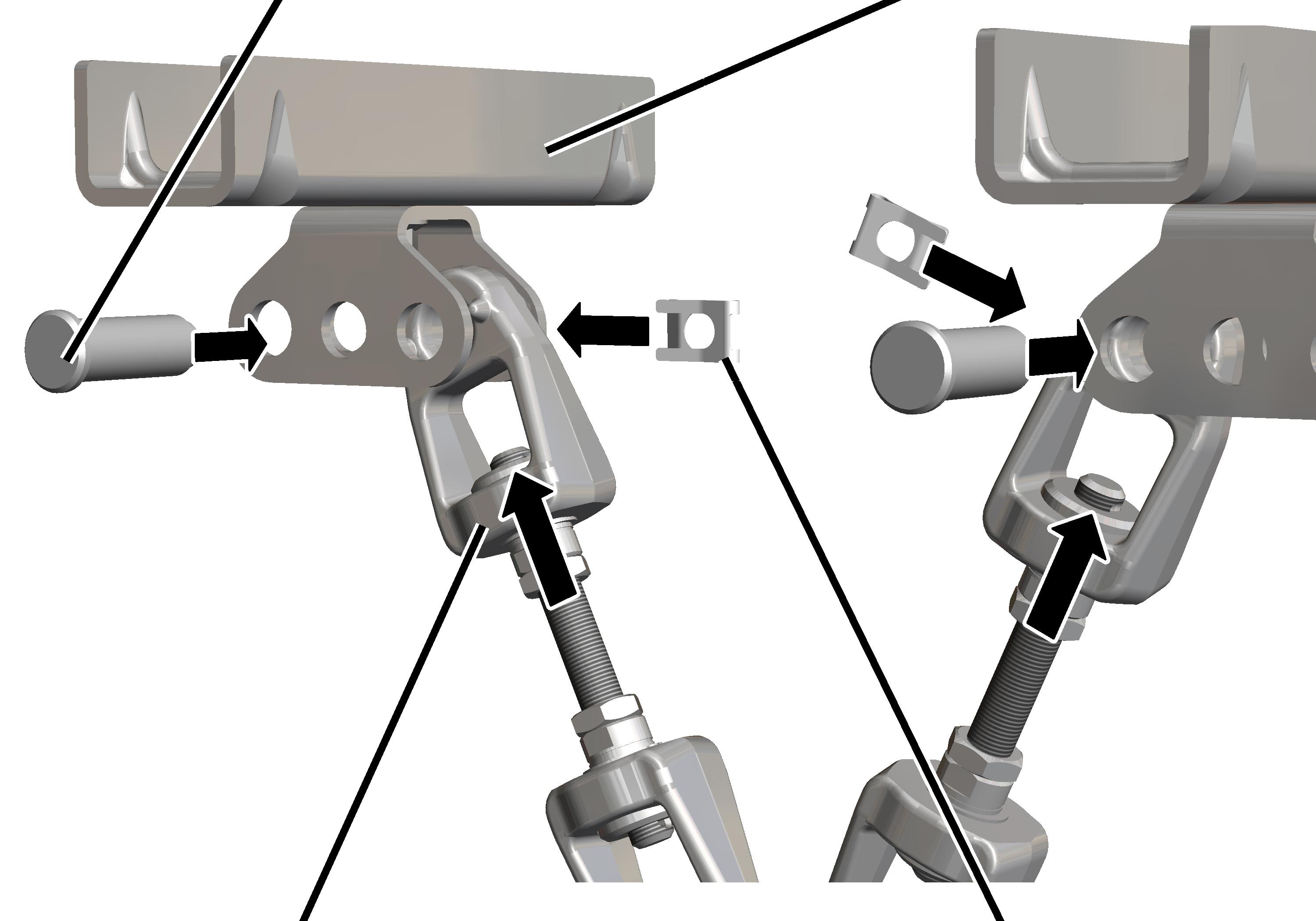

Sur les deux profils de charpente :

  Placer le joint de serrage entre le support articulé sur le profil de charpente de la suspension en V.  Utiliser pour chacun le trou intérieur.

  Introduire le boulon à travers le support articulé et le joint de serrage.

  Fixer le boulon avec le clip de sécurité SL.

Un réglage en hauteur ultérieur du support articulé de la suspension en V sera impossible.

La hauteur ne pourra être modifiée que par la longueur des deux vis sans tête obliques.

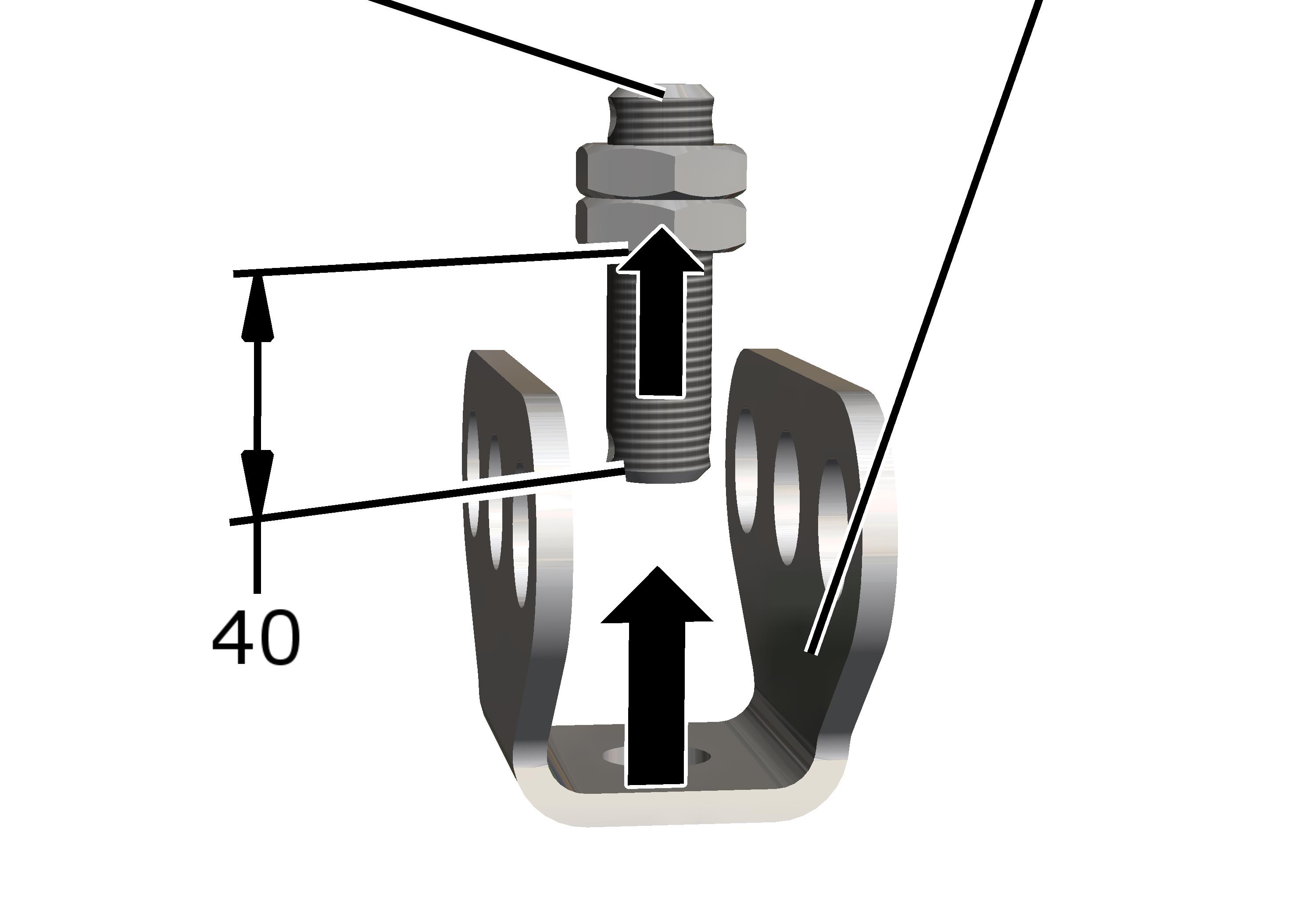

  Visser 2 écrous hexagonaux M16x1,5 environ 40 mm sur la vis sans tête (80 mm de long).

  Placer le support articulé sur la vis sans tête.

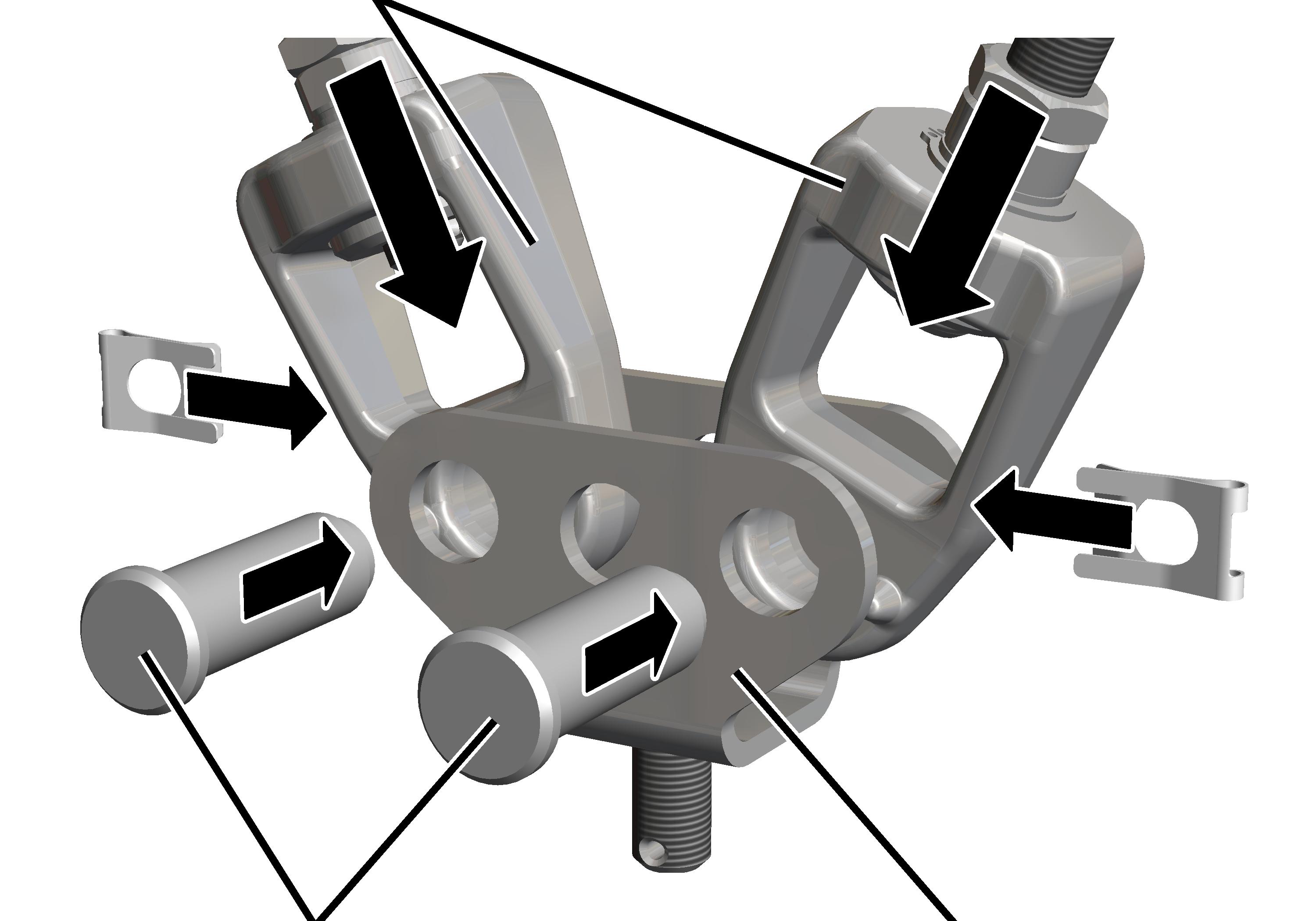

À l’extrémité inférieure des vis sans tête :

  Placer les joints de serrage entre le support articulé de la suspension en V.  Utiliser les deux trous extérieurs.

  Introduire le boulon à travers le support articulé et le joint de serrage.

  Fixer le boulon avec le clip de sécurité SL.

Le chemin de roulement HB sera ensuite monté sur l’extrémité inférieure de la vis sans tête.
