Ce manuel du produit décrit le montage d'une suspension M16. Pour le montage d'une suspension M20, voir manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 »).
|
|
Ce manuel du produit décrit le montage d'une suspension M16. Pour le montage d'une suspension M20, voir manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 »). |
Liste suspension courte XS et S :
|
|
Liste suspension courte M et L :
|
|
|

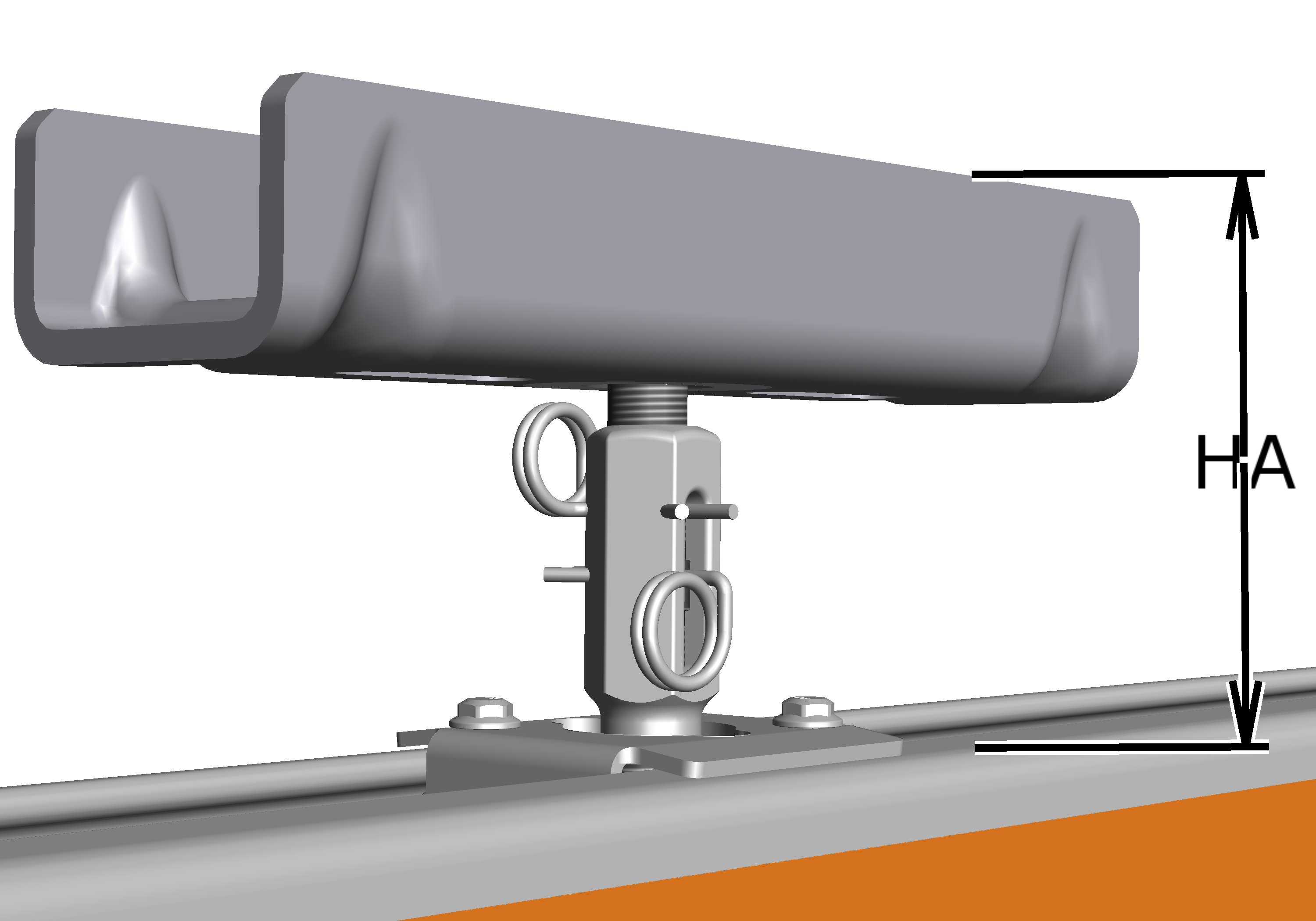

Taille |
HA avec suspension courte XS |
HA avec suspension courte S |
HA avec suspension courte M |
HA avec suspension courte L |
|
HB110 |
de 105 à 125 mm |
de 125 à 145 mm |
de 135 à 175 mm |
de 155 à 195 mm |
|
HB150 |
de 102 à 124 mm |
de 122 à 144 mm |
de 132 à 174 mm |
de 142 à 194 mm |
|
HB190 |
de 102 à 124 mm |
de 122 à 144 mm |
de 132 à 174 mm |
de 142 à 194 mm |
|
HB240 |
de 102 à 124 mm |
de 122 à 144 mm |
de 132 à 174 mm |
de 142 à 194 mm |

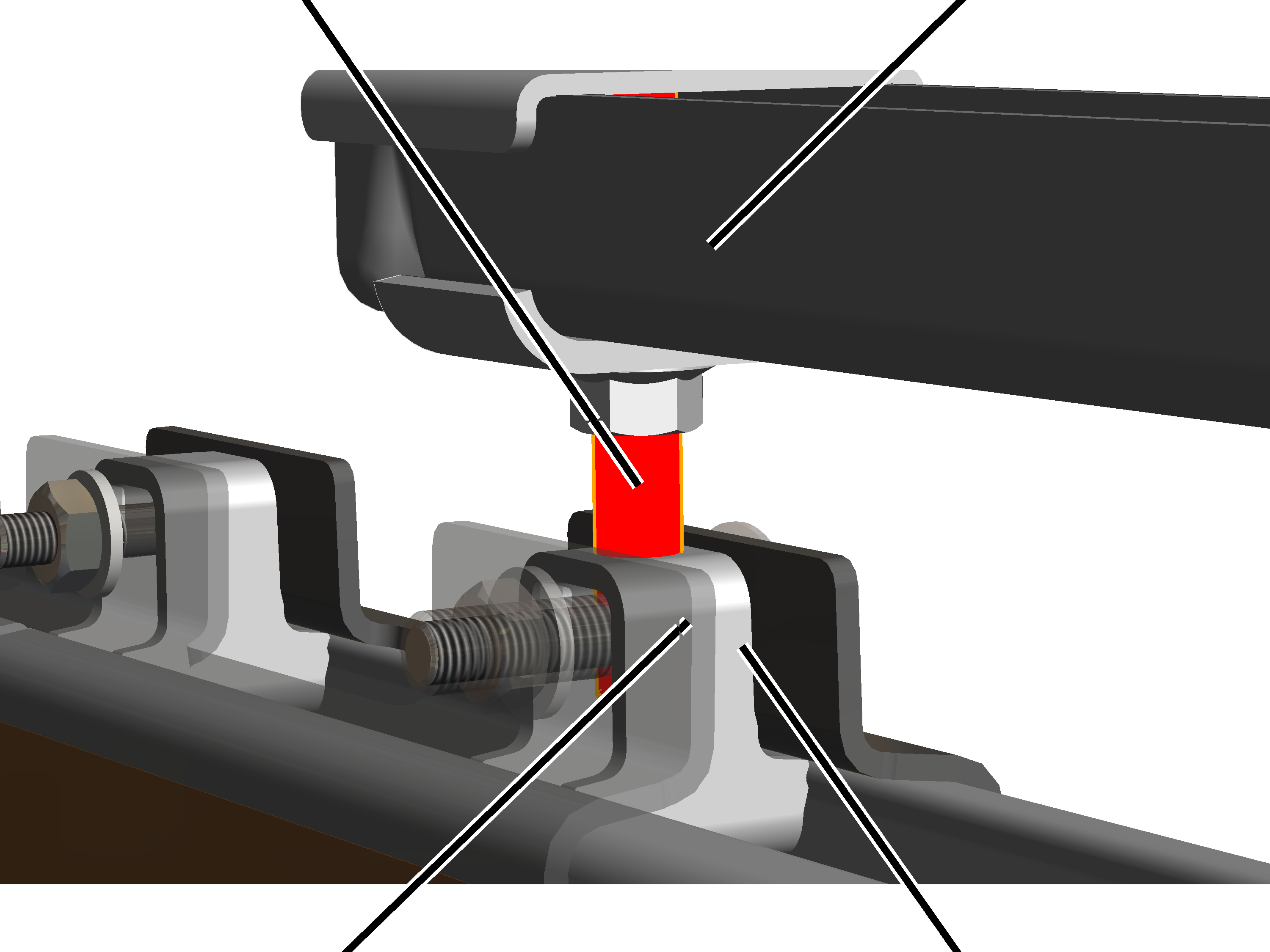

Si le filetage du profil de charpente heurte contre les composants sur la jonction de profilé (par ex. patte de liaison de la tôle de jonction, écarteur entre les tôles de jonction) :
|
filetage du profil de charpente |
profil de charpente |
|
| |
|
pattes de liaison de la tôle de jonction |
écarteur |
Raccourcir le filetage du profil de
charpente.
|
|
Profil de charpente |
|
| |
● Aucune préparation supplémentaire '’est nécessaire sur le profil de charpente. Le montage de l'écrou tendeur est décrit dans les chapitres suivants.
Le chemin de roulement sera ensuite monté au profil de charpente.
