Les images montrent le montage d’un profilé HB en acier de taille HB150S. Le montage de profilés HB de taille supérieure ou inférieure ou de profilés HB en aluminium ne diffère que très légèrement.
Un raccourcissement des éléments de profilés peut s’avérer nécessaire sur les lieux, particulièrement en cas de travaux de transformation.
|
|
Les images montrent le montage d’un profilé HB en acier de taille HB150S. Le montage de profilés HB de taille supérieure ou inférieure ou de profilés HB en aluminium ne diffère que très légèrement. |
Remarque :
Pour que le pont HB ou le chariot de direction circule plus tard régulièrement et sans à-coup dans la zone d’une jonction de profilé, le sciage des éléments de profilé doit être extrêmement précis. Cette précision ne peut être obtenue qu’avec un dispositif de sciage spécial.
Pour cette raison, seuls les éléments de profilés qui sont suspendus au début ou à la fin du chemin de roulement/de la poutre principale ont le droit d'être sciés. Sur le chantier, le sciage des éléments de profilés placés au niveau d'une jonction de profilé n'est pas autorisé.
Dans le cas d’une extension d’un système de ponts HB, il est nécessaire de démonter un élément de profilé scié à l’extrémité du chemin de roulement/de la poutre principale et de le remplacer par un élément de profilé complet. L'élément de profilé scié peut être à nouveau monté à l’extrémité du système de ponts HB étendu.
Si l'élément de profilé doit être scié dans la zone d'un vissage transversal, le vissage transversal doit être d'abord retiré.
|

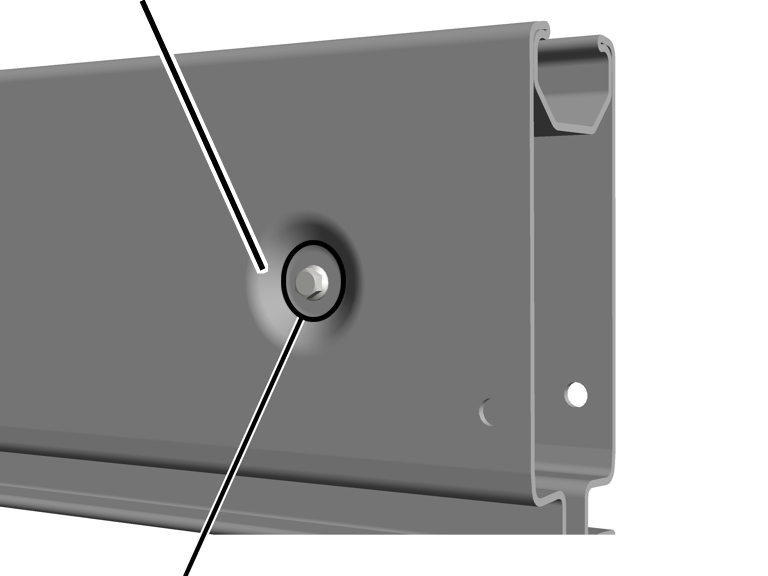

Zone oblique de la nervure |
|
|
| |
|
Surface intérieure plane de la nervure |
|
Vérifier si la coupe de sciage se trouve dans la zone du vissage
transversal.
Si un sciage est nécessaire dans la zone de la surface intérieure plane de la nervure, le vissage transversal doit être retiré.
Si le sciage a lieu dans la zone oblique de la nervure, le vissage transversal peut rester en place.
|
|

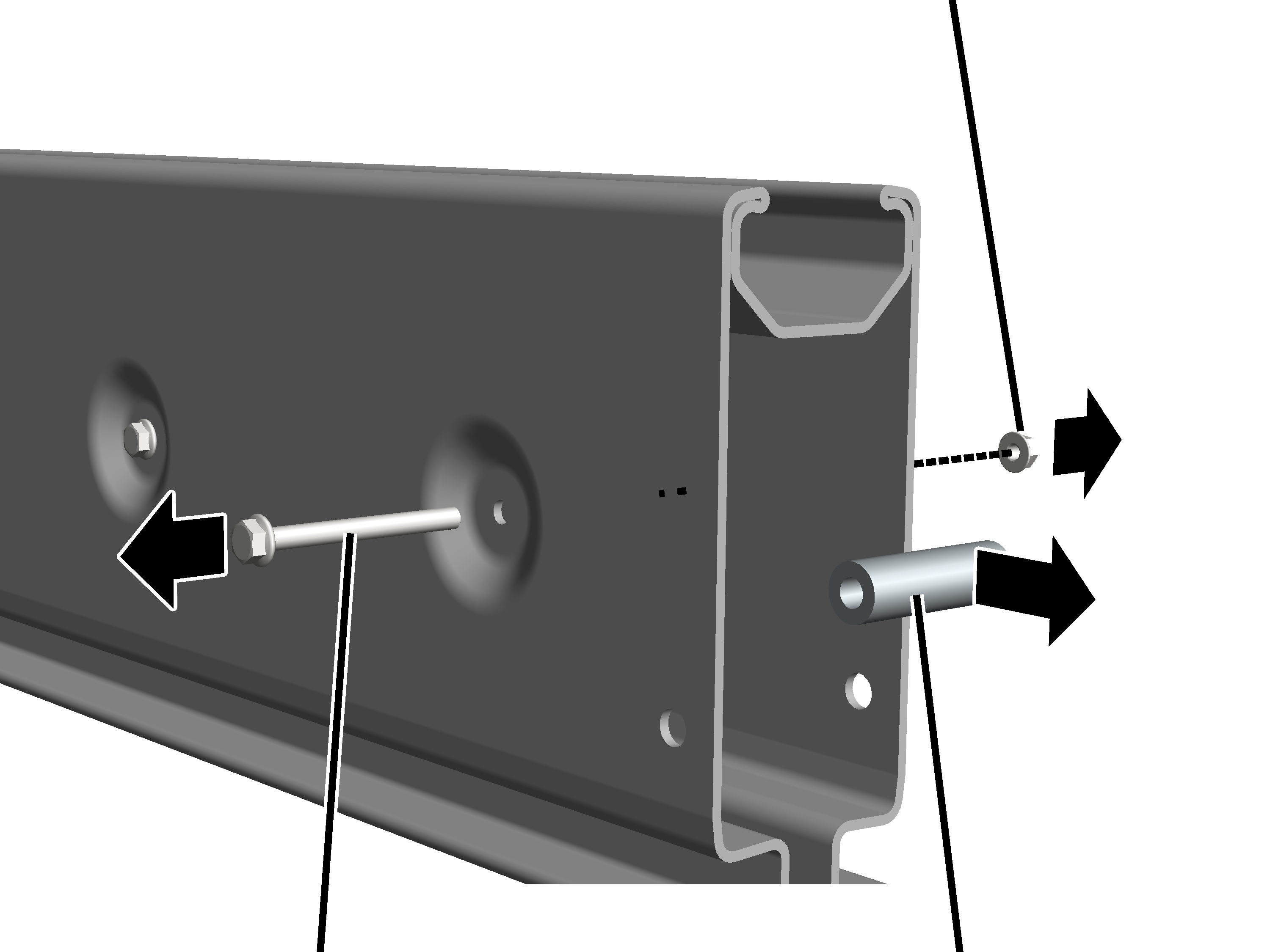

Écrou à côtes M8 |
|
| |
|
vis à côtes M8x80 |
douille d'écartement |
Dévisser la vis à côtes M8x80 avec l'écrou à côtes M8.
Retirer la douille d'écartement du profilé HB.
La vis à côtes, l'écrou à côtes et la douille d'écartement ne sont plus nécessaires.
Sciage au début ou à la fin de l’élément de profilé :
|
|

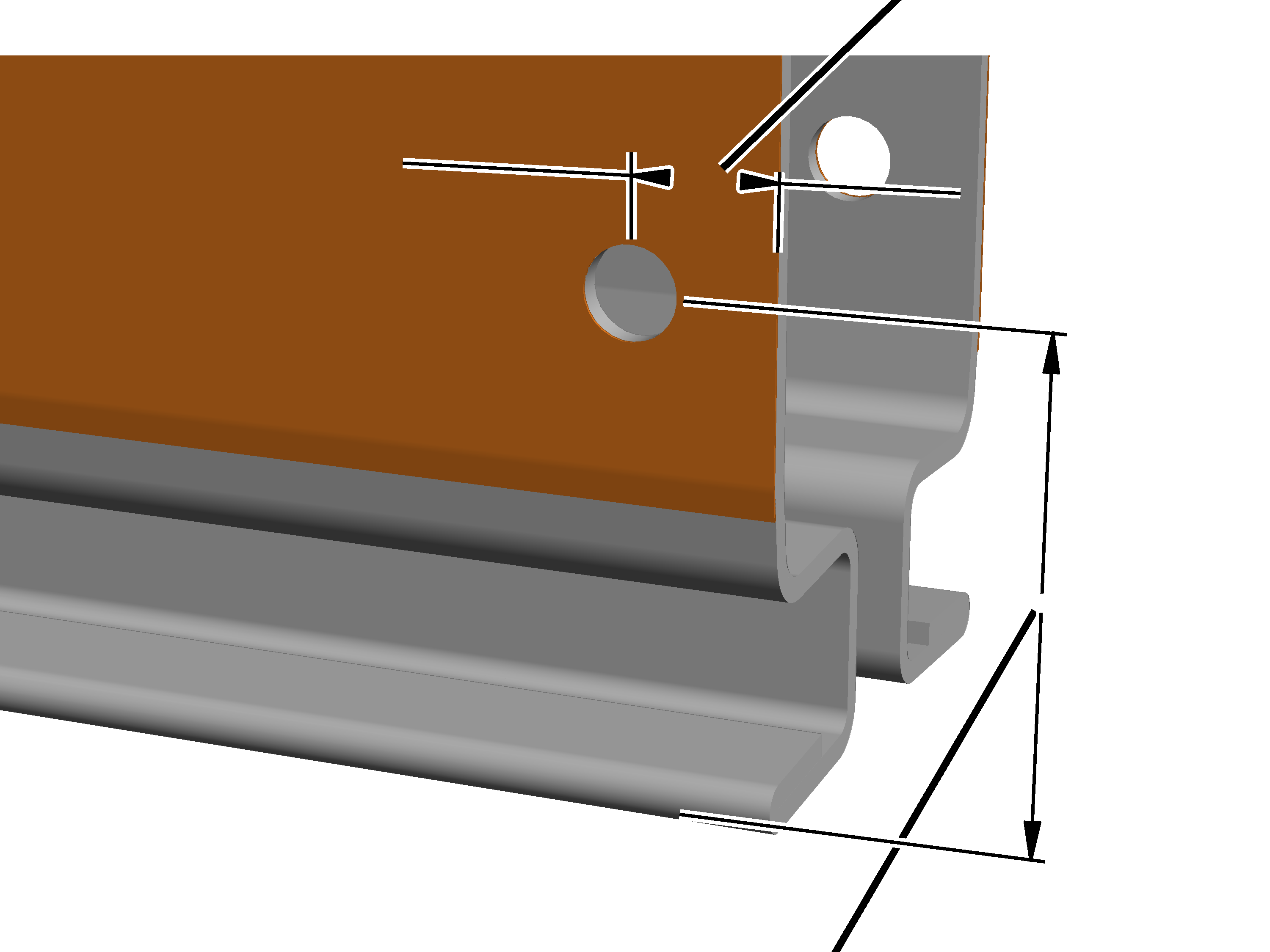

distance jusqu’au bord de coupe 20 mm |
|
| |
|
|
distance jusqu’au bord supérieur |
Tourner l’élément de profilé pour que son ouverture soit en bas.
Les copeaux de sciage tombent alors de l’élément du profilé et ne peuvent plus se déposer à l’intérieur.
Scier perpendiculairement l’élément de profilé à l’endroit
souhaité.
Des deux côtés de l’élément de profilé, percer le trou destiné au
capuchon.
─ Diamètre 13 mm.
─ à 20 mm du bord de coupe
─ Distance jusqu’au bord inférieur :
|
Taille |
Distance |
|
HB110 |
48 mm |
|
HB150 |
73 mm |
|
HB190 |
73 mm |
|
HB240 |
73 mm |
Ébavurer les trous.
|
|

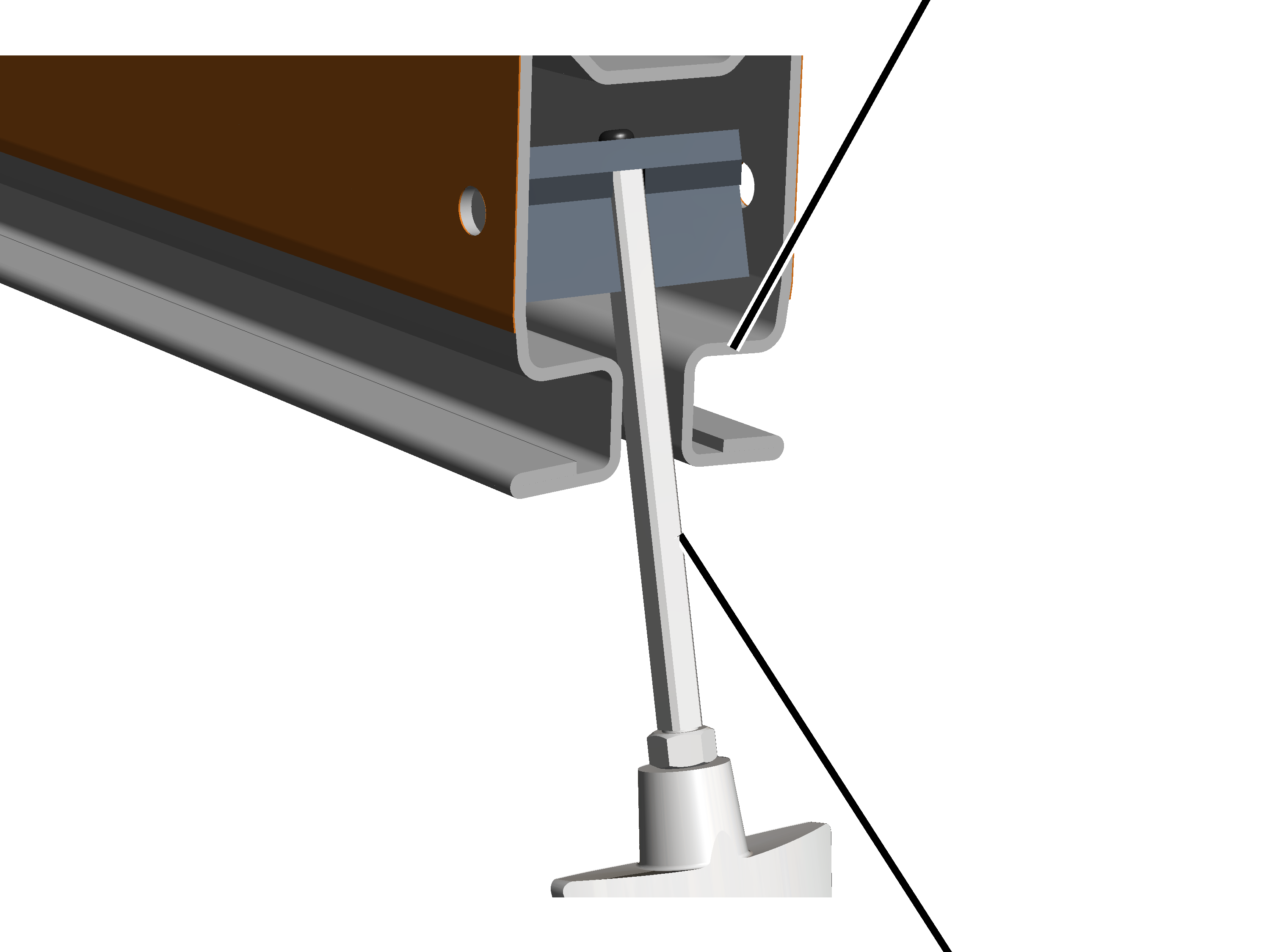

surface de roulement du galet |
|
| |
|
|
brosse |
Éliminer minutieusement toutes les sciures et tous les copeaux de
perçage à l'intérieur, notamment de la surface de roulement du galet sur la
fente de roulement.
Les sciures et les copeaux s’infiltreraient sinon dans les galets et affecteraient le roulement des chariots de translation.
Il est possible d'utiliser une brosse spéciale pour un nettoyage simple et efficace de la surface de roulement du galet. La brosse est disponible auprès d'ABUS-Service. AN 315909. Voir « Service après-vente ABUS ».
