Aperçu général :

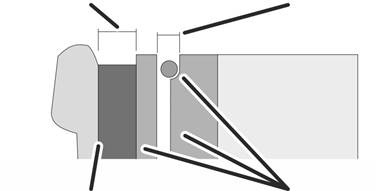

Dimension |
Valeur |
Fente de contrôle entre le bloc support côté frein et la plaque d'ancrage |
Entre 3,1 mm et 3,7 mm |
Entrefer |
Valeur de consigne 0,4 mm |
Épaisseur de garniture de frein |
Fente de contrôle (entre corps magnétique et plaque d'ancrage) |
| |
Ventilateur avec garniture de frein |
Bloc support côté frein et plaque d'ancrage avec joint torique continu |
Lorsque la garniture du frein s'use, l'entrefer s'agrandit. Voir « Contrôle du frein du motoréducteur ». Si sa largeur dépasse le maximum autorisé, le frein doit être de nouveau réglé. La garniture du frein doit être également remplacée lorsqu'elle est devenue trop mince sous l'effet de l'usure. Voir « Remplacement du vantail du ventilateur avec la garniture de frein et la plaque d'ancrage ».
| |
Capot de protection du ventilateur |
|
Retirer le capot de protection du ventilateur.
| |
Écrou |
|
Tenir le ventilateur et visser manuellement l'écrou autobloquant. Il
faut que le ventilateur ne puisse tout juste plus tourner.
● L'entrefer est maintenant réglé sur 0 mm. Ceci sert de point de départ au réglage suivant.
Il faut maintenant desserrer l'écrou autobloquant pour pouvoir régler le mieux possible l'entrefer du frein. Le desserrage de l'écrou autobloquant s'effectue avec l'aide des différents segments du ventilateur.
|
Tenir le ventilateur et desserrer l'écrou autobloquant de deux
segments et demi du ventilateur.
● L'entrefer a maintenant atteint le réglage optimal de 0,4 mm.
Vérifier que la distance entre le bloc support côté frein et la
plaque d'ancrage (fente de contrôle) soit comprise entre 3,1 mm et 3,7 mm.
Voir « Contrôle du frein du
motoréducteur ».
| |
Capot de protection du ventilateur |
|
Mettre en place le capot de protection du ventilateur.
