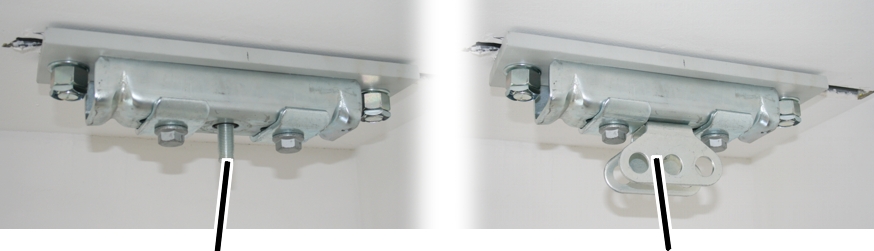

vis sans tête
support articulé
Le profil de charpente 2LP/M16 doit être vissé à un rail d’ancrage de marque Halfen qui a été coulé dans le corps en béton.
Sur une ferrure plafond placée sur un rail d'ancrage coulé, on peut uniquement monter un profil de charpente 2LP/M16. Un profil de charpente 2LP/M20 ou 4LP/M20 ne peut pas être monté.
|
| |
|
vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
Pour le coulage du corps en béton :
|
|
La documentation technique vous indique à quels endroits et à quels intervalles les rails Halfen doivent être coulés. |
Respecter exactement les dimensions, positions et distances indiquées.
─ Utiliser uniquement des rails d’ancrage de marque Halfen, autorisés par les services de surveillance et adaptés aux contraintes dynamiques.
─ Respecter les consignes du fabricant.
─ Utiliser uniquement des pièces assorties du système de rail d’ancrage.
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Orienter le rail Halfen de manière à
ce que le profil de charpente soit ensuite, dans le sens de la longueur,
exactement perpendiculaire au futur profilé HB.
Déplacer le rail Halfen de manière à
ce que le profil de charpente soit ensuite exactement centré sur le futur
profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
Intégrer le rail Halfen à la
planification de l’enrobage en béton et des armatures.
Sur chaque profil de charpente 2LP/M16 :
|

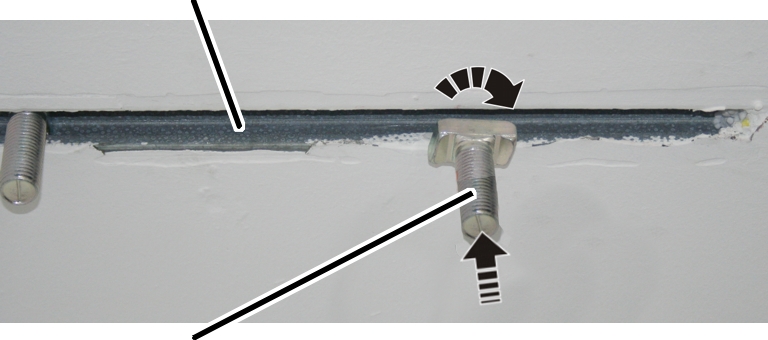

rail Halfen |
|
|
| |
|
boulon Halfen |
|
Introduire et tourner les 2 boulons
Halfen dans le rail Halfen.
Déplacer les boulons Halfen de manière
à les adapter à la distance entre les trous des plaques à visser.
|

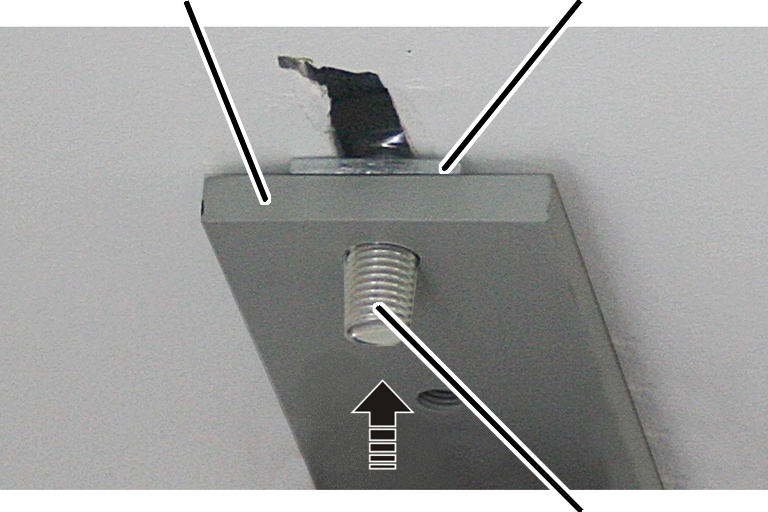

plaque à visser |
rondelle carrée |
|
| |
|
|
boulon Halfen |
Placer les 2 rondelles carrées sur les
boulons Halfen.
La plaque à visser doit être à plat sur le rail Halfen. Elle ne doit pas s’appuyer sur le béton qui entoure le rail Halfen. La rondelle carrée garantit que la plaque à visser se trouve sur le rail Halfen sans solliciter le béton.
Placer la plaque à visser sur les
boulons Halfen.
|

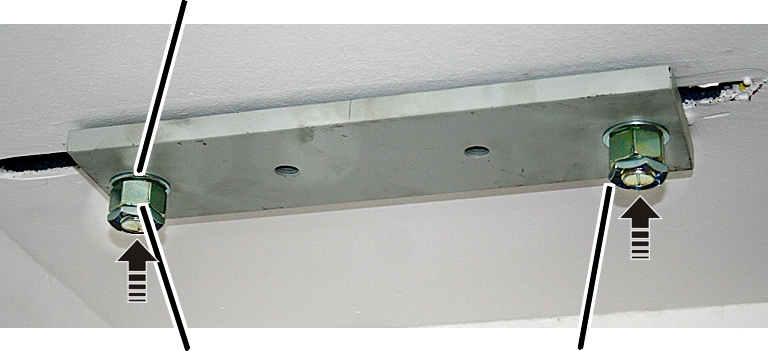

Rondelle |
|
|
| |
|
écrou hexagonal |
écrou de sécurité |
Visser les 2 rondelles et les 2 écrous
hexagonaux sur le boulon Halfen.
Visser l’écrou hexagonal.
|
Boulon Halfen |
Taille, longueur et qualité |
Couple de serrage |
|
HSR40/22 |
M16x40 (8.8) |
200 Nm |
|
HSR 50/30 |
M20x45 (8.8) |
400 Nm |
|
HS 50/30 |
M24x45 (4.6) |
200 Nm |
|
HS 72/48 |
M24x45 (8.8) |
680 Nm |
Couples de serrage pour boulons Halfen.
Visser et bloquer les 2 écrous de
sécurité.
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente 2LP/M16 :
|
|

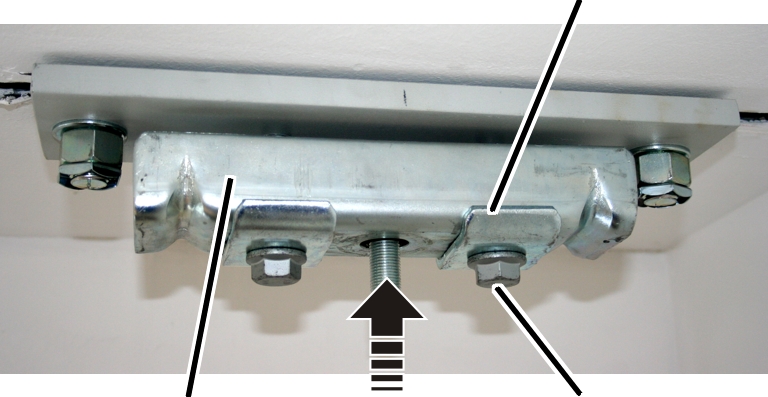

plaque de serrage |
|
| |
|
profil de charpente |
vis à côtes M16x70 |
Maintenir depuis le bas 1 profil de
charpente et 2 plaques de serrage sous la plaque de fixation.
Visser sans serrer le profil de
charpente avec 2 vis à côtes M16x70.
Déplacer le profil de charpente de
manière à ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
Visser d’abord les 2 vis à côtes
M16x70 sans forcer.
Les vis à côtes seront serrées à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 peuvent déjà être orientés définitivement :
Visser les vis à côtes.
200 Nm.
