Profil de charpente 2LP/M16 ou M20 |

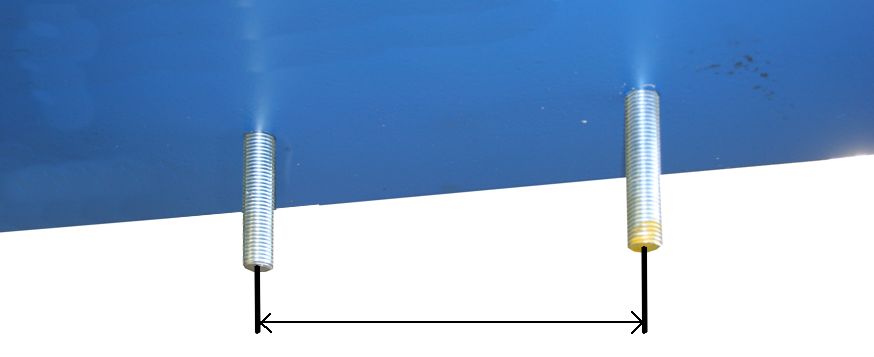

Distance minimale entre les vis sans tête |
Distance maximale entre les vis sans tête |
|
Profil de charpente A |
90 mm |
140 mm |
|
Profil de charpente B |
140 mm |
240 mm |
|
Profil de charpente C |
240 mm |
330 mm |
|
| |
|

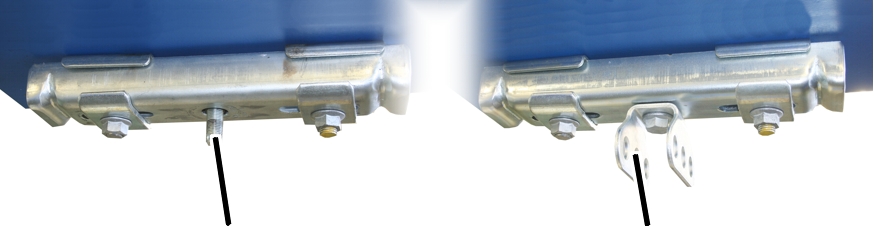

vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente 2LP/M16 ou M20 :
|
|
La documentation technique vous indique à quels endroits et à quels intervalles les profils de charpente doivent être montés à la structure portante. |
Respecter exactement les dimensions, positions et distances indiquées.
|

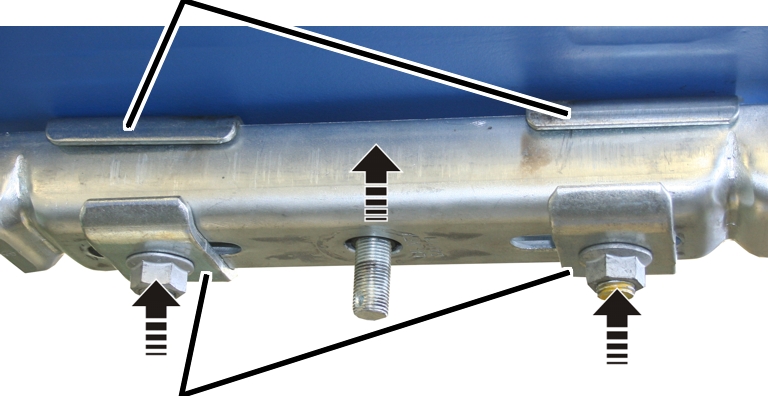

plaques de fixation |
|
|
| |
|
plaque de serrage |
|
Placer 2 plaques de fixation, 1 profil
de charpente et 2 plaques de serrage sur les vis sans tête.
Tourner 2 écrous à côtes M16 sur la
vis sans tête sans serrer.
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Orienter le profil de charpente de
manière à ce qu'il soit, dans le sens de la longueur, exactement perpendiculaire
au futur profilé HB.
Déplacer le profil de charpente de
manière à ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
Visser d'abord sans forcer les 4
écrous à côtes M16.
Les écrous à côtes seront serrés à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 ou M20 peuvent déjà être orientés définitivement :
Visser à fond les écrous à côtes.
Sélectionner le couple de serrage correct en fonction de la qualité des vis et du coefficient de frottement conformément au tableau de normes.
Exemple: 200 Nm pour M16 et qualité de vis 8.8 ainsi que coefficient de frottement 0,12.
