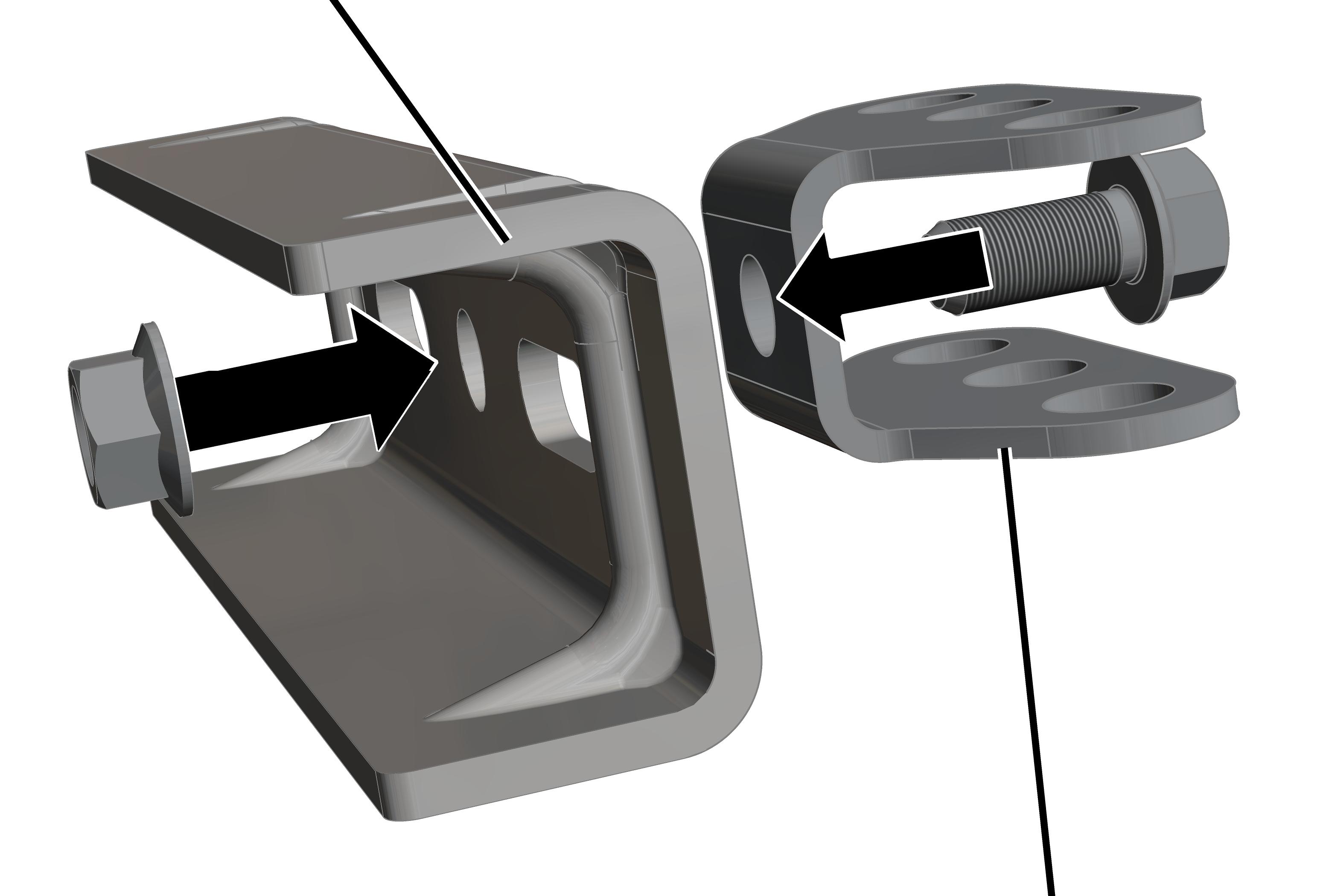

vis sans tête
support articulé
Le profil de charpente 2LP/M16 ou M20 doit être fixé à l’aile inférieure d’une poutre en I au moyen de deux ferrures crapautées.
|
| |
|
vis sans tête |
support articulé |
|
|

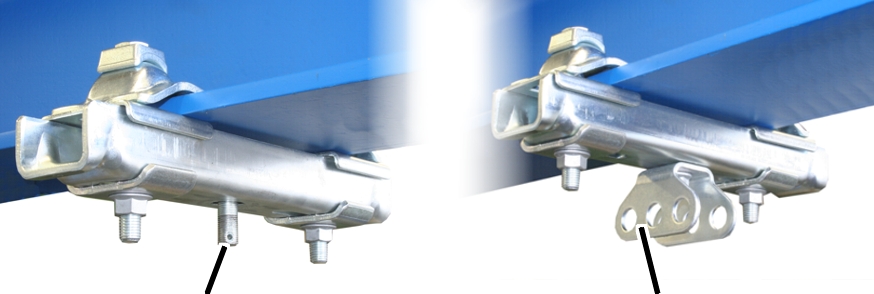

Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Deux fois par profil de charpente 2LP/M16 ou M20 :
|

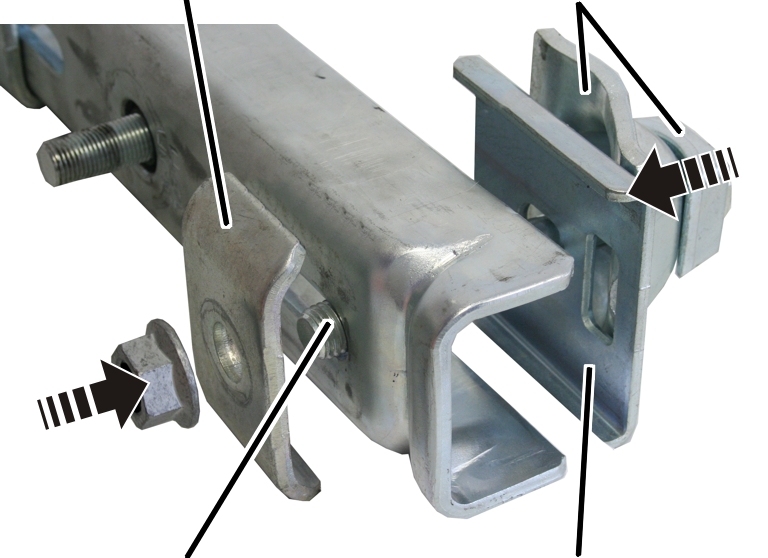

plaque de serrage |
étrier de serrage avec plaque de recouvrement |
|
| |
|
vis hexagonale |
plaque de fixation |
Pousser la plaque de recouvrement,
l’étrier de serrage et la plaque de fixation sur la vis hexagonale M16x130.
Pousser la vis hexagonale à travers le
profil de charpente.
Enfiler la plaque de serrage par le
bas.
Tourner l’écrou M16 sur la vis
hexagonale sans serrer.
|

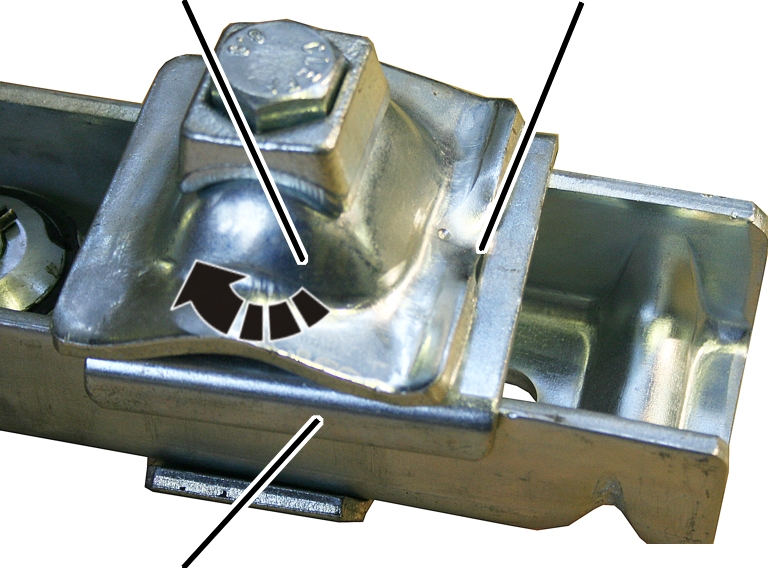

Étrier de serrage |
saillie |
|
| |
|
Plaque de fixation |
|
Tourner l’étrier de serrage : la
saillie de l’étrier de serrage doit pénétrer dans l’ouverture de la plaque de
fixation.
Ce chapitre s’applique uniquement si l’épaisseur de l’aile de la poutre en I est supérieure à 20 mm.
Deux fois par profil de charpente 2LP/M16 ou M20 :
|

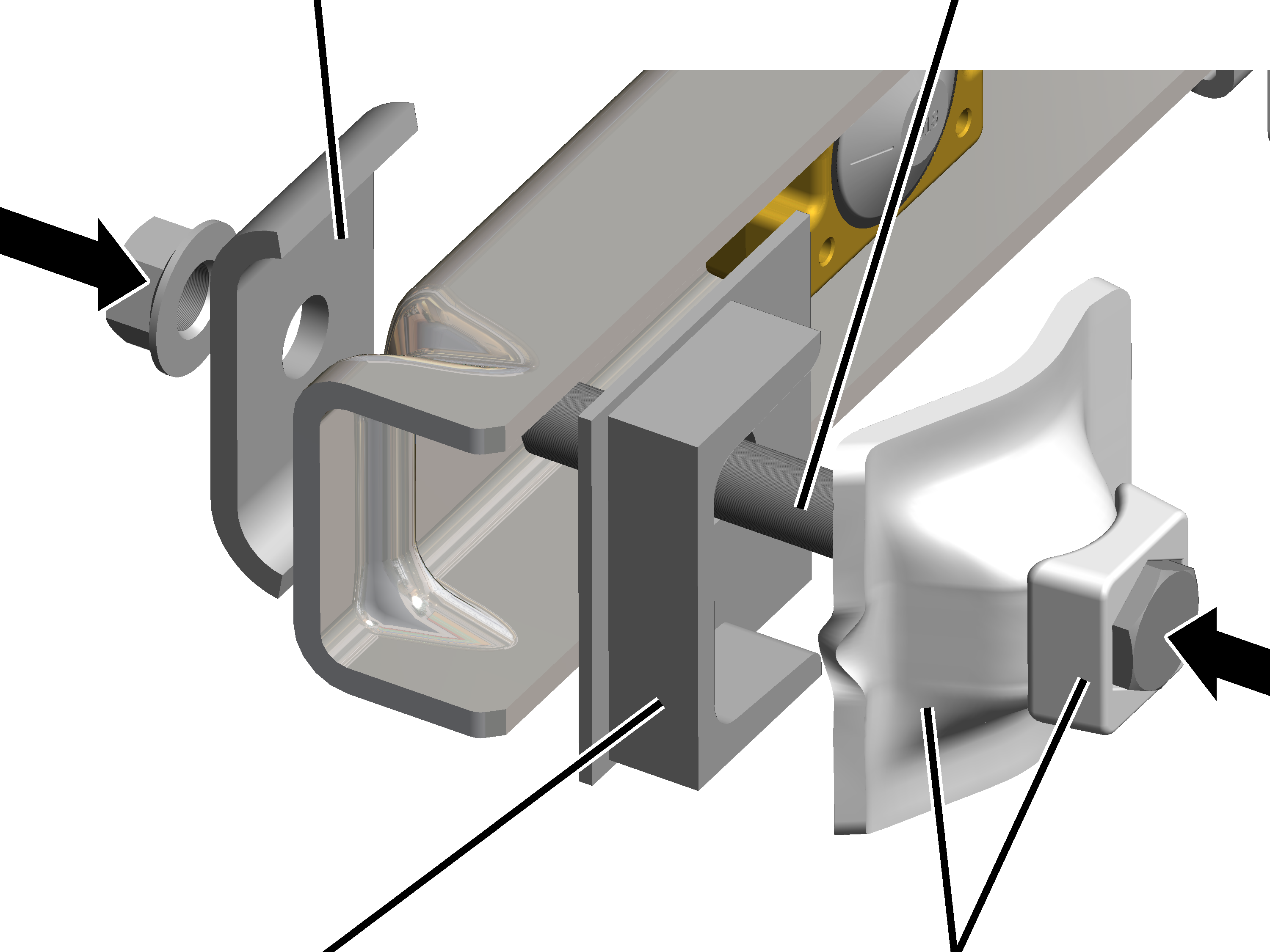

plaque de serrage |
vis hexagonale |
|
| |
|
plaque de fixation pour ailes épaisses |
étrier de serrage avec plaque de recouvrement |
Pousser la vis hexagonale à travers le
profil de charpente.
Enfiler la plaque de serrage par le
bas.
Tourner l’écrou M16 sur la vis
hexagonale sans serrer.
|

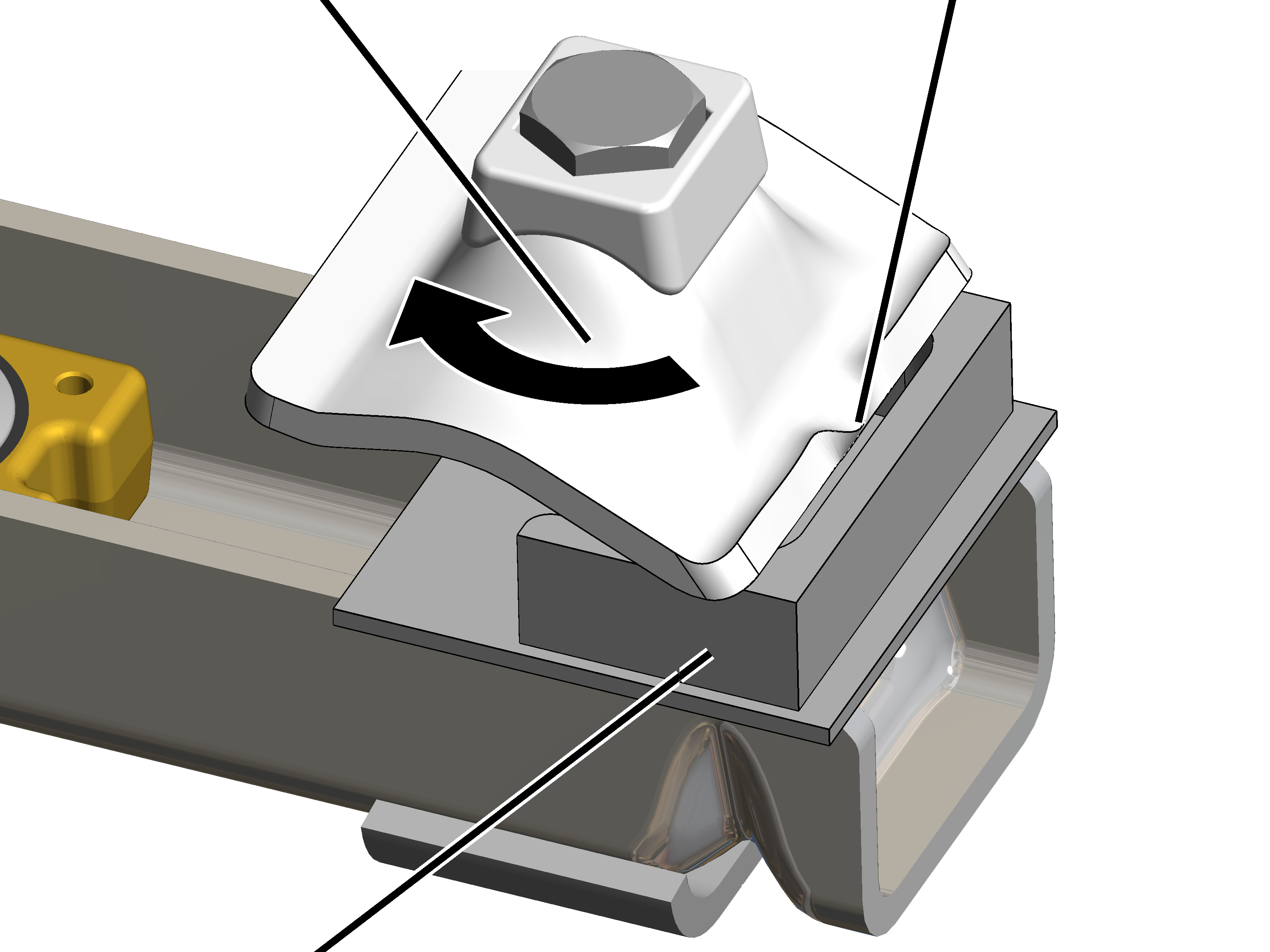

Étrier de serrage |
saillie |
|
| |
|
Plaque de fixation pour ailes épaisses |
|
Sur chaque profil de charpente 2LP/M16 ou M20 :
|
|
La documentation technique vous indique à quels endroits et à quels intervalles les profils de charpente doivent être montés à la structure portante. |
Respecter exactement les dimensions, positions et distances indiquées.
|
|

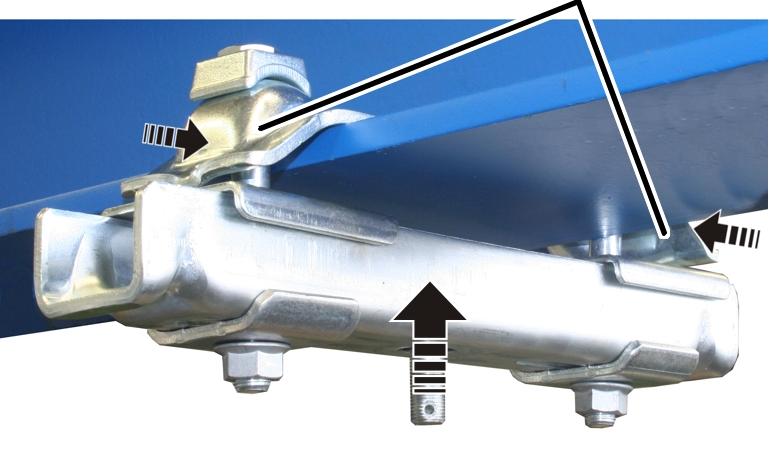

ferrures crapautées |
|
| |
Pousser le profil de charpente avec
ferrures crapautées sur la poutre en I.
|

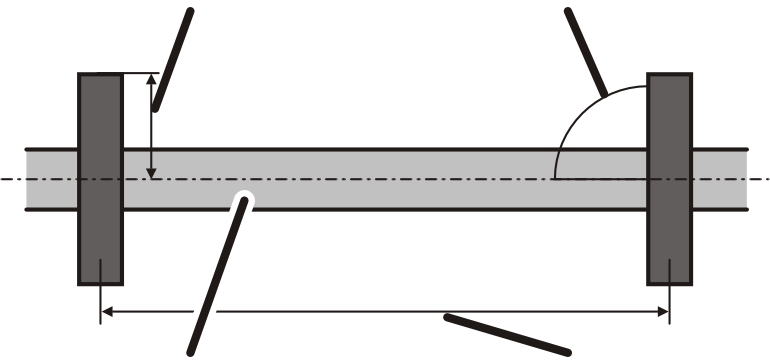

profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Déplacer le profil de charpente de
manière à ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
|
|

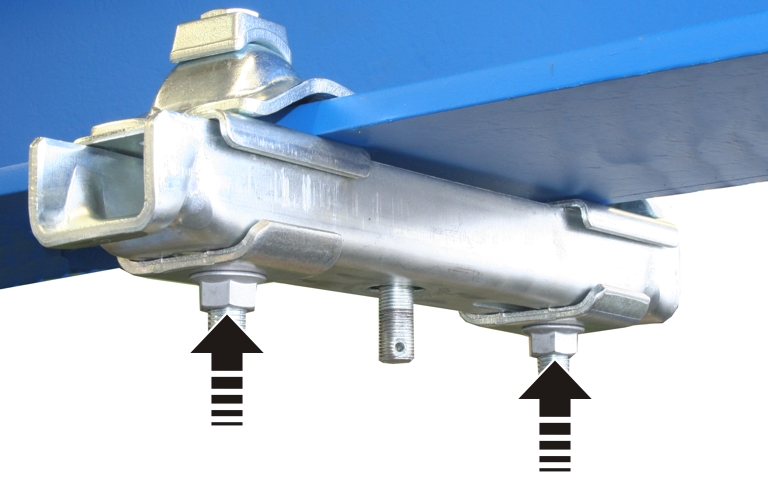

Visser d'abord sans forcer les 4
écrous à côtes M16.
Les écrous à côtes seront serrés à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 ou M20 peuvent déjà être orientés définitivement :
Visser à fond les écrous à côtes.
200 Nm.
