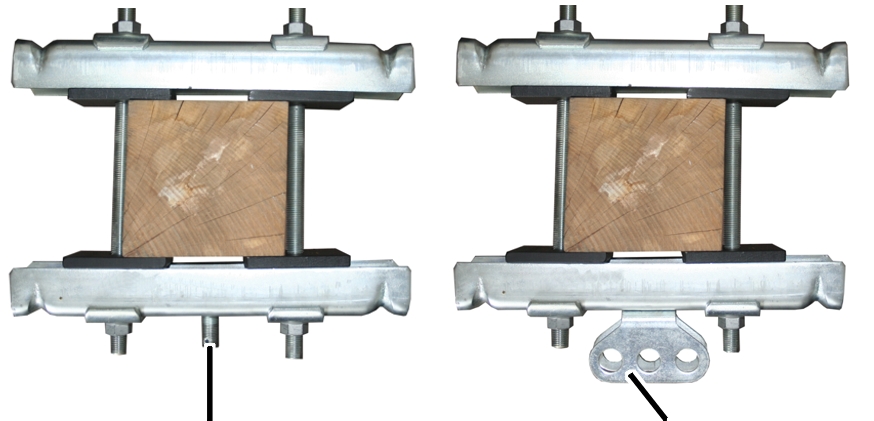

vis sans tête
support articulé
|
| |
|
vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Mesurer l’épaisseur de la latte en
bois.
Scier les vis sans tête :
Longueur = 2 x 80 + épaisseur de la latte
Deux vis sans tête sont nécessaires pour chaque suspension.
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente au-dessus de la latte en bois des deux côtés :
|
|
La documentation technique vous indique à quels endroits et à quels intervalles les profils de charpente doivent être montés à la charpente portante. |
Respecter exactement les dimensions, positions et distances indiquées.
|
plaque de serrage |
profil de charpente du côté opposé |
|
| |
|
vis sans tête |
plaque intermédiaire |
Placer la plaque de serrage sur la
vis sans tête.
Visser depuis le haut l’écrou à côtes
M16 sur la vis sans tête.
Introduire la vis sans tête avec la
plaque de serrage à travers le profil de charpente supérieur.
Placer depuis le bas la plaque
intermédiaire sur la vis sans tête.
Poser depuis le haut le profil de
charpente sur la latte en bois.
Rapprocher des deux côtés les vis sans
tête de la latte en bois.
Les vis sans tête doivent se trouver contre la latte en bois.
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Orienter le profil de charpente de
manière à ce qu'il soit, dans le sens de la longueur, exactement perpendiculaire
au futur profilé HB.
Déplacer le profil de charpente de
manière à ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
Sous la latte en bois :
|

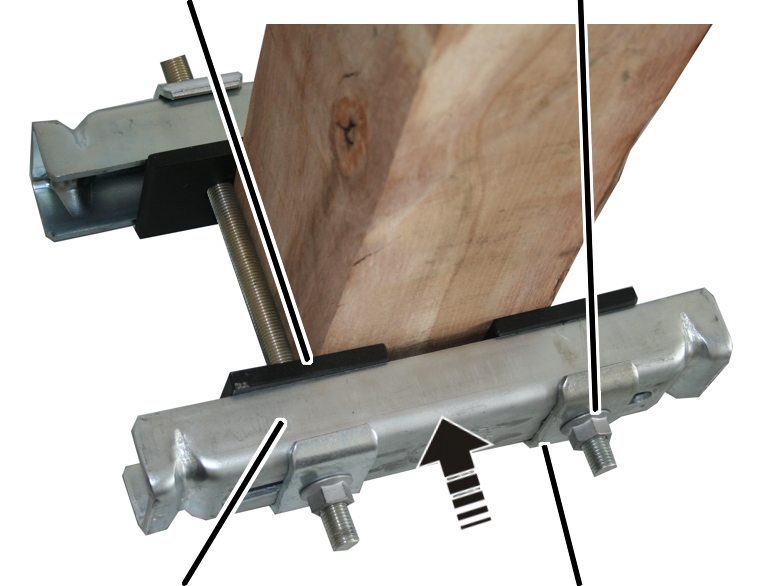

plaque intermédiaire |
écrou à côtes |
|
| |
|
profil de charpente |
plaque de serrage |
Placer les 2 plaques intermédiaires
sur les vis sans tête.
Placer le profil de charpente sur les
vis sans tête.
Placer les 2 plaques de serrage sur
les vis sans tête.
Visser d'abord sans forcer les 4
écrous à côtes M16.
Les écrous à côtes seront serrés à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 ou M20 peuvent déjà être orientés définitivement :
Visser à fond les écrous à côtes.
90 Nm.
