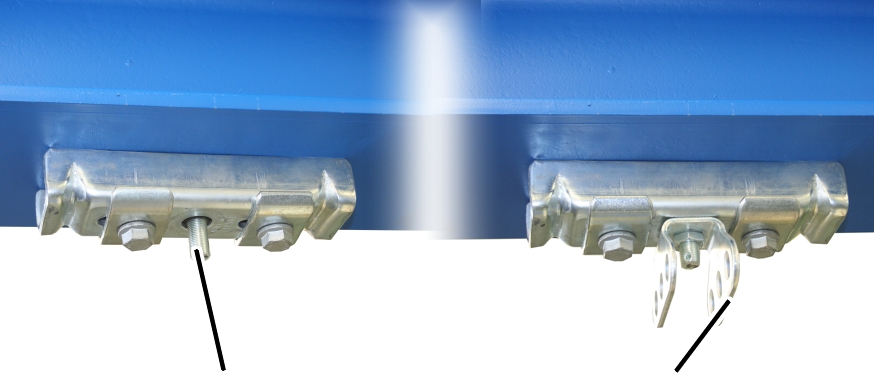

vis sans tête
support articulé
|
| |
|
vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
L’entreprise qui mandate l’entreprise de soudage est responsable du choix et de la bonne qualification de l’entreprise de soudage.
|
|
Danger menaçant les personnes ! Si les travaux de soudage sont mal effectués, des personnes risquent d'être blessées. Si le contrôle est confié à un personnel autre que le personnel ABUS, l'exploitant répond de la qualification suffisante du personnel qui procède au contrôle du système. |
Avant la réalisation de travaux de soudage :
─ Une personne qui surveille les travaux de soudage (appartenant par ex. à une entreprise de soudage) doit établir des instructions de soudage pour les travaux de soudage.
─ Cette instruction de soudage sert de base au soudeur pour l’ensemble des travaux de soudage.
─ En Europe : la personne qui surveille le soudage et l’entreprise de soudage doivent disposer d’une certification selon DIN EN 1090 EXC-3.
Sur chaque profil de charpente 2LP/M16 ou M20 :
|
|
La documentation technique vous indique à quels endroits et avec quels entraxes de suspension les profils de charpente doivent être montés à la structure portante. |
Respecter exactement les dimensions, positions et distances indiquées.
|
| |
|
|
bloc à souder |
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Orienter le bloc à souder de manière à
ce qu’il soit, dans le sens de la longueur, exactement perpendiculaire au futur
profilé HB.
Déplacer le bloc à souder de manière à
ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
|
| |
|

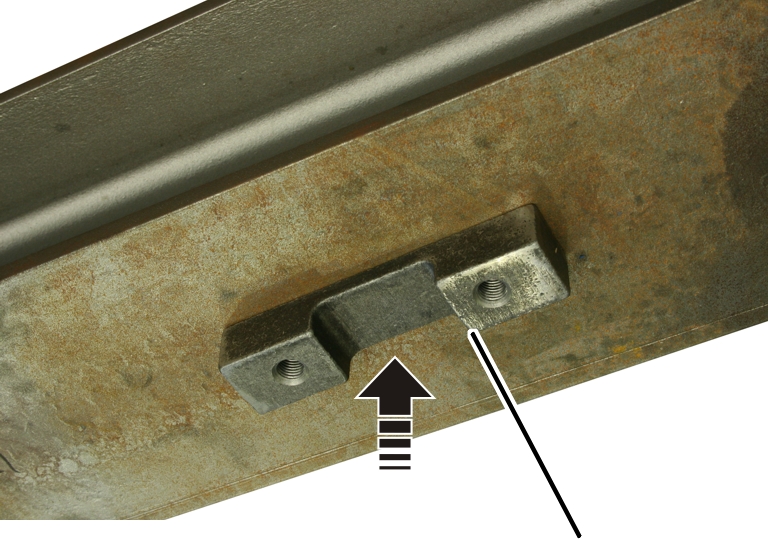

structure portante |
bloc à souder |
Souder le bloc à souder avec une
soudure d’angle sur le pourtour a = 4 mm.
─ Matériau du bloc à souder : S 235 JR.
─ Qualité des cordons de soudure : groupe d'évaluation B selon DIN EN ISO 5817.
Peindre le bloc à souder et l’ensemble
de la structure portante (ou les protéger d’une autre manière contre la
rouille).
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|

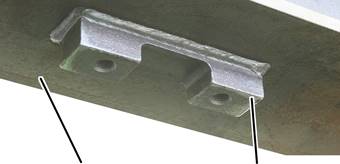

profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente 2LP/M16 ou M20 :
|

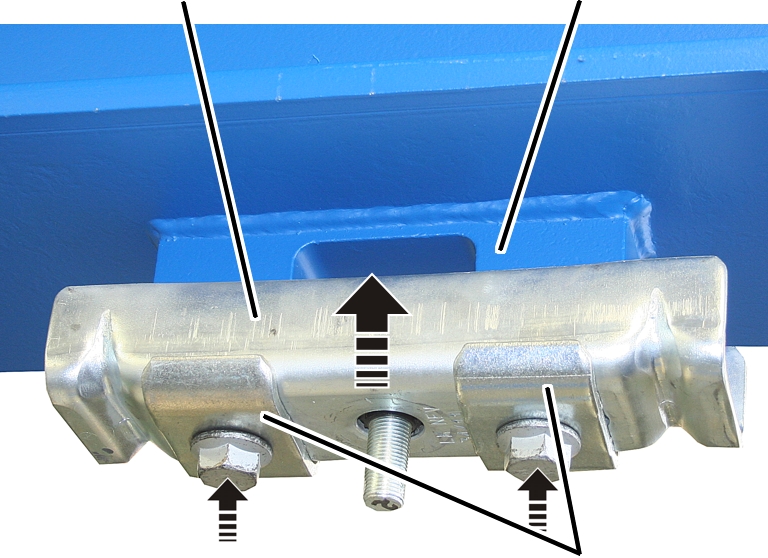

profil de charpente |
bloc à souder |
|
| |
|
|
plaque de serrage |
Maintenir le profil de charpente sous
le bloc à souder.
Placer 2 plaques de serrage sur les 2
vis à côtes M16x45.
Visser les vis à côtes avec les
plaques de serrage.
Visser les vis à côtes.
200 Nm.
