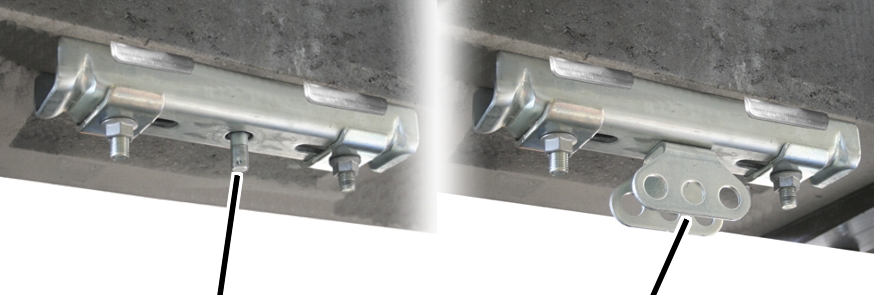

vis sans tête
support articulé
Le profil de charpente 2LP/M16 ou M20 doit être vissé sur deux boulons à tête bombée. Les boulons à tête bombée sont enfoncés dans un corps en béton à travers des trous traversants et fixés de l’autre côté avec des contre-plaques.
|
| |
|
vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Sur chaque profil de charpente 2LP/M16 ou M20 :
|
|
La documentation technique vous indique à quels endroits et à quels intervalles les profils de charpente doivent être montés à la structure portante. |
Respecter exactement les dimensions, positions et distances indiquées.
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Positionner les trous de manière à ce
que le profil de charpente soit ensuite, dans le sens de la longueur, exactement
centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
|

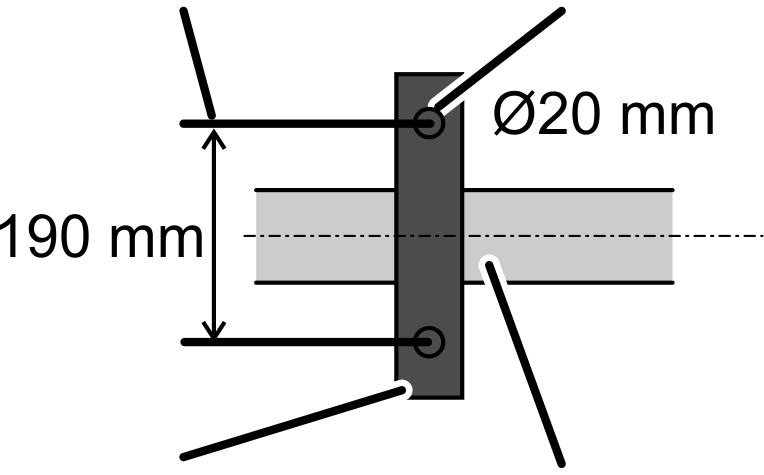

distance entre les trous |
diamètre du trou |
|
| |
|
profil de charpente |
profilé HB |
De l’autre côté du corps en béton,
presser par ex. une latte en bois contre le point de sortie de la mèche. Ainsi,
le corps en béton volera moins en éclats pendant le perçage.
Respecter les règles de sécurité du
travail et percer deux trous traversants dans le corps en béton avec une
perceuse à percussion appropriée (en fonction du matériau du corps en
béton).
─ Diamètre du trou : 20 mm
─ Distance entre les trous : 190 mm
Sur chaque profil de charpente 2LP/M16 ou M20 :
|

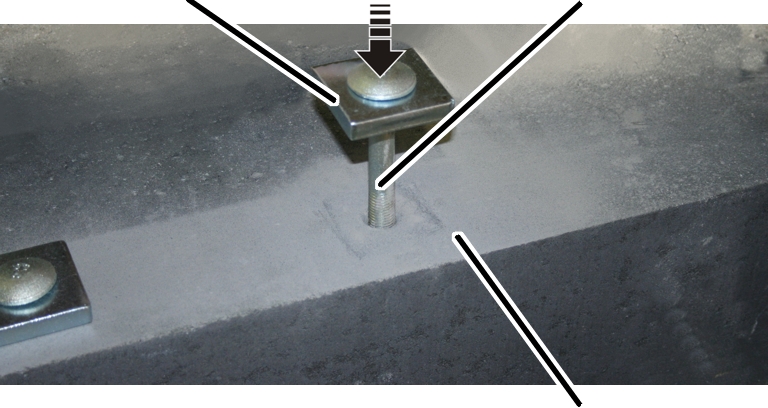

Contre-plaque |
boulons à tête bombée |
|
| |
|
|
corps en béton |
Depuis le haut, introduire dans le
corps en béton 2 boulons à tête bombée dotés chacun d’une contre-plaque.
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente 2LP/M16 ou M20 :
|

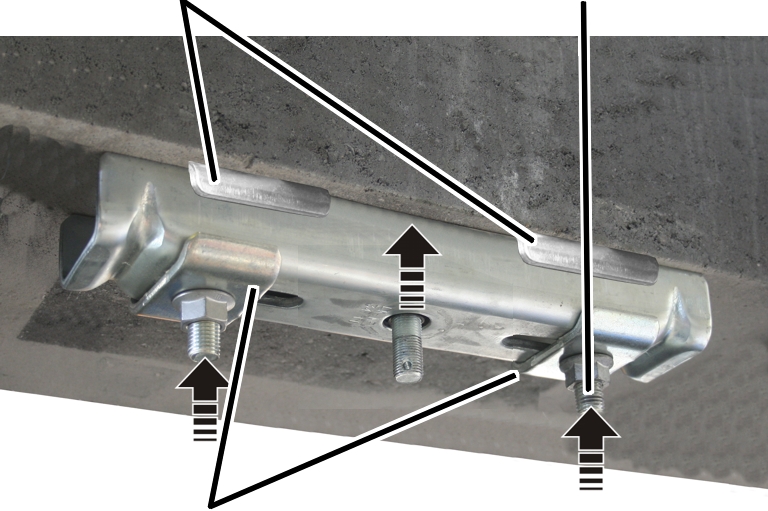

plaques de fixation |
boulon à tête bombée |
|
| |
|
tôles de jonction |
|
Placer depuis le bas 2 plaques de
fixation, 1 profil de charpente et 2 plaques de serrage sur le boulon à tête
bombée.
Visser sans serrer le profil de
charpente avec 2 écrous à côtes M16.
Déplacer le profil de charpente de
manière à ce qu’il soit exactement centré sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard suffisamment orienté vers la gauche et vers la droite. Le profil de charpente peut être plus tard déplacé de 12 mm vers la gauche et vers la droite.
Visser d'abord sans forcer les 4
écrous à côtes M16.
Les écrous à côtes seront serrés à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 ou M20 peuvent déjà être orientés définitivement :
Visser à fond les écrous à côtes.
90 Nm.
