Vous pouvez monter à
présent le chemin de roulement préparé aux suspensions déjà montées du chemin de
roulement.
Selon la longueur des éléments de profilés, le nombre de
suspensions, les conditions qui règnent dans le hangar et la longueur du chemin
de roulement, ce dernier peut être monté en entier ou en plusieurs parties
reliées ensuite entre elles aux suspensions.
En fonction de cela, l’alimentation en courant principal peut
également être montée avant ou après le montage du chemin de roulement.
|
|
Les images montrent le montage d’un profilé HB en
acier de taille HB150S. Le montage de profilés HB de taille supérieure ou
inférieure ou de profilés HB en aluminium ne diffère que très
légèrement. |
|
|
Les images montrent un écrou tendeur court
(suspension courte XS et S). Le montage d'une fixation du profilé avec
écrou tendeur long (suspension courte M et L, suspension normale) est
identique. |
|
|
Ce manuel du produit décrit le montage du chemin de
roulement HB sur une suspension M16. Pour le montage du chemin de
roulement HB sur une suspension M20, voir manuel du produit « Montage
du profil de charpente 4LP/M20 et de la suspension
M20 ». |

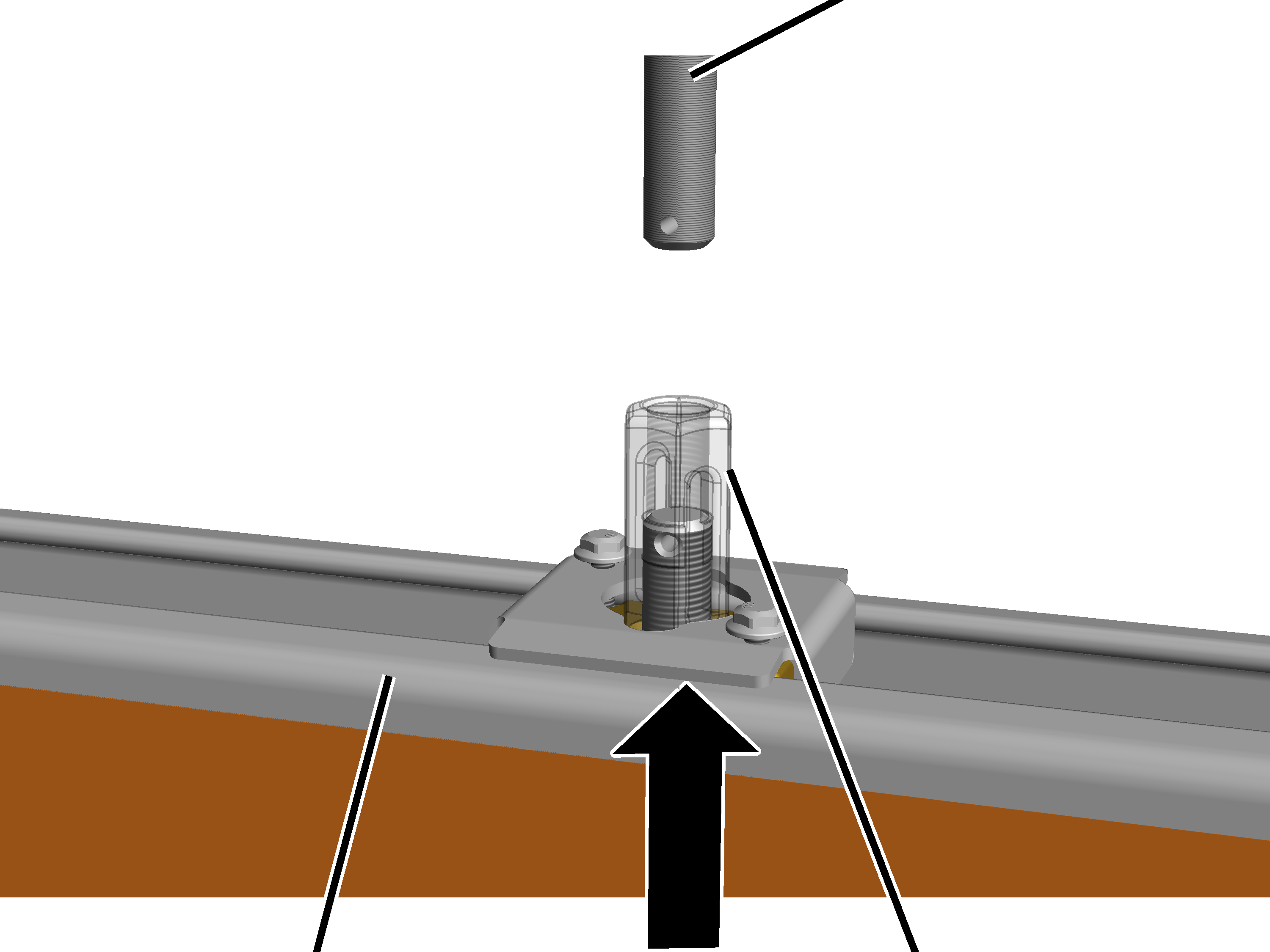

Levage du chemin
de roulement sous les suspensions
|
|
Lors du montage, ne pas pousser l’écrou tendeur
sous la vis sans tête !
Si, pendant le montage, l’écrou tendeur est poussé avec
force sous la vis sans tête de la suspension, le palier en caoutchouc qui
se trouve dans la coque de fixation risque d’être endommagé.
Pour cette raison, soulever l’élément de profilé avec
l’écrou tendeur avec le plus de précautions possible jusqu’à ce qu’il se
trouve juste en dessous de la vis sans tête. |
|
|
vis sans
tête de la suspension |
|
|
|
chemin
de roulement |
Écrou
tendeur |
Fixer le chemin de roulement prémonté
ou des parties du chemin de roulement à l’appareil de levage (ex. :
gerbeur, pont,...).
Le chemin de roulement doit être protégé contre tout risque de
glissement et de renversement.
Respecter les règles de sécurité du travail et soulever le chemin de
roulement.
Soulever le chemin de roulement avec les écrous tendeurs en dessous
des suspensions du chemin de roulement. Ne pas pousser l’écrou tendeur sous
la vis sans tête !

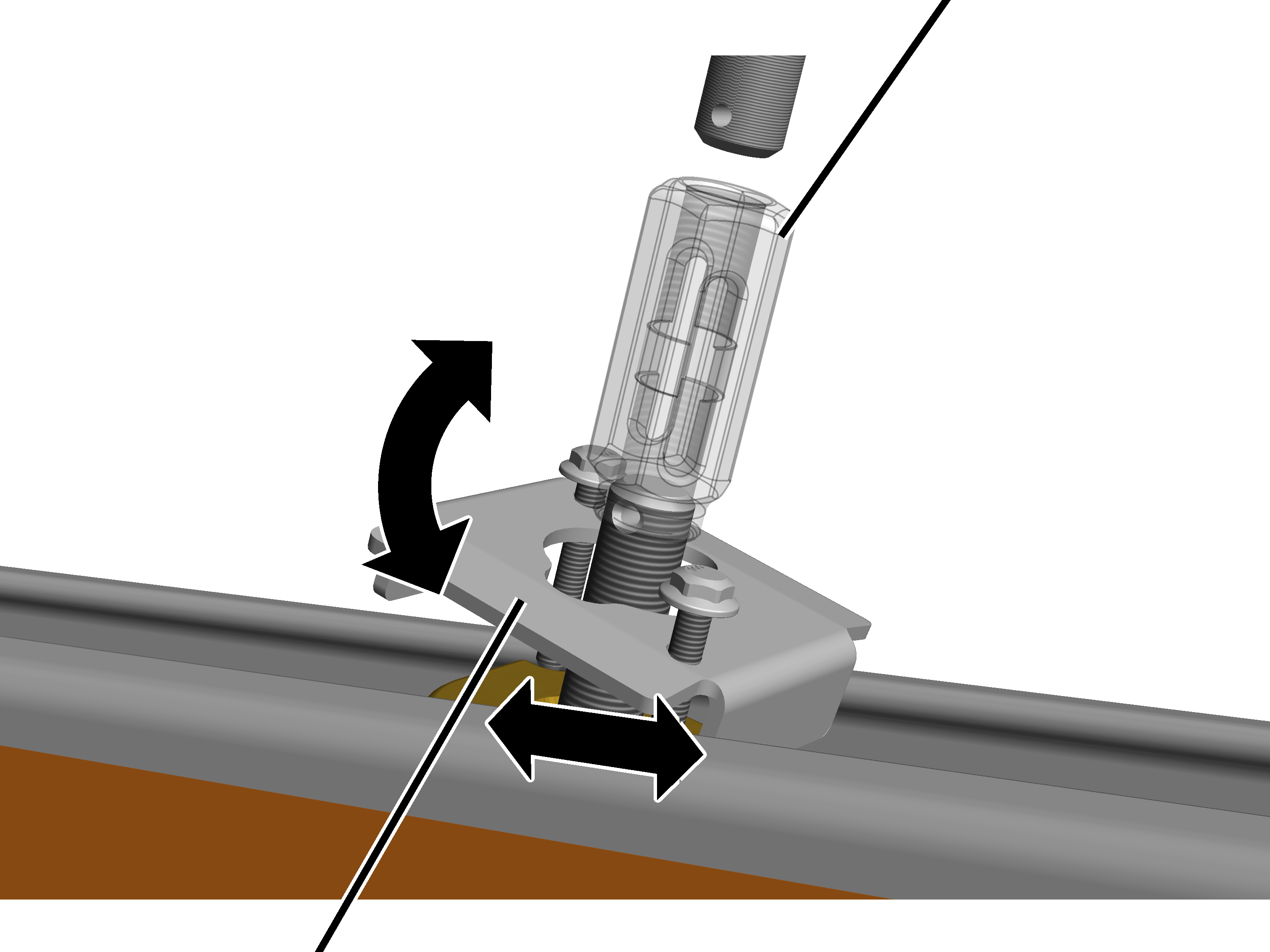

Fixation du
chemin de roulement
|
|
écrou
tendeur |
|
|
|
fixation
du profilé |
|
Amener l’écrou tendeur exactement en dessous de la suspension.
La fixation du profilé n’étant pas encore vissée à fond, il est
possible de la décaler afin de l’orienter exactement dans la tête du profilé. Si
nécessaire, il est possible également de renverser la fixation du profilé dans
la tête du profilé.

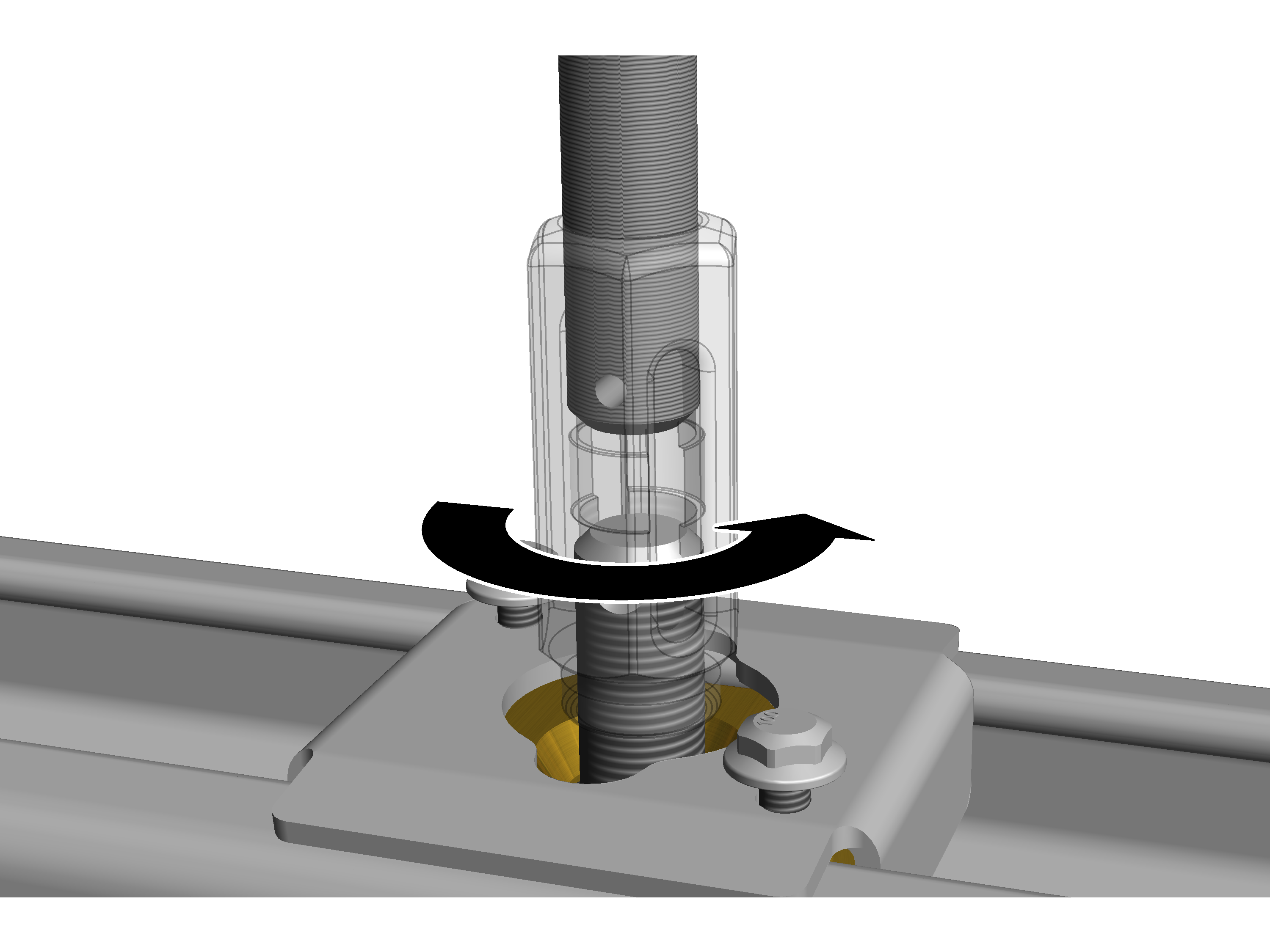

Visser ensemble la suspension et la fixation du profilé au moyen de
l’écrou tendeur.
L’écrou tendeur possède un filetage gauche/droit. Le chemin de
roulement est ainsi rapproché de la suspension du chemin de roulement.
