Uniquement avec guirlande d’alimentation et ligne de contact VKL
|
|

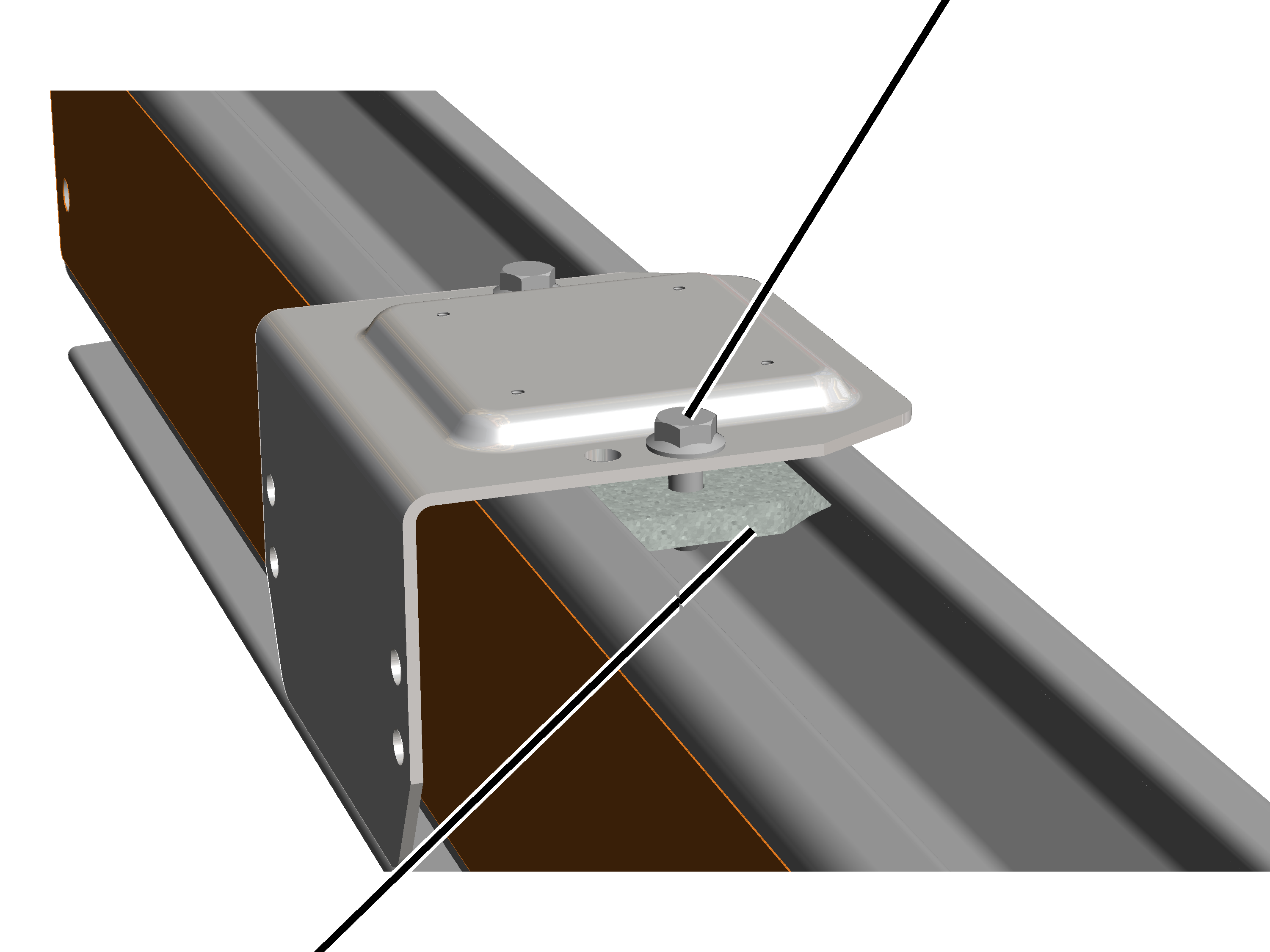

vis à côtes M8x25 |
|
| |
|
Boulon à tête |
|
Si nécessaire : introduire les 2 vis à côtes M8x25 dans la tôle
pour socle et tourner les 2 écrous à tête sur les vis à côtes depuis le bas.
Tourner le boulon à tête dans le sens de la longueur et poser depuis
le haut la tôle pour socle sur la tête de profil.
● Le boulon à tête pénètre dans la tête de profil.
Visser les vis à côtes. 25 Nm
● Pendant le vissage, le boulon à tête tourne dans le sens de la largeur et se bloque dans la tête du profilé.
|
|

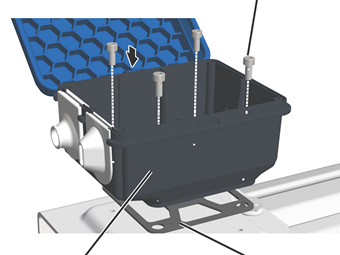

Vis à tête cylindrique M4x10 |
|
| |
|
boîtier du connecteur |
Joint |
Coller le joint autocollant sous le boîtier du connecteur.
Visser le boîtier du connecteur sur la tôle pour socle avec les 4 vis
à tête cylindrique M4x10.
