Les images montrent le montage d’un profilé HB en acier de taille HB150S. Le montage de profilés HB de taille supérieure ou inférieure ou de profilés HB en aluminium ne diffère que très légèrement. |
|
|
Ce manuel du produit décrit le montage des fixations de profilé pour suspensions M16. Pour le montage des fixations de profilé pour suspensions M20, voir « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Pour chaque suspension :
La documentation technique vous indique à quels endroits des
fixations de profilé sont prévues. Respecter exactement les dimensions,
positions et distances indiquées.
|
|

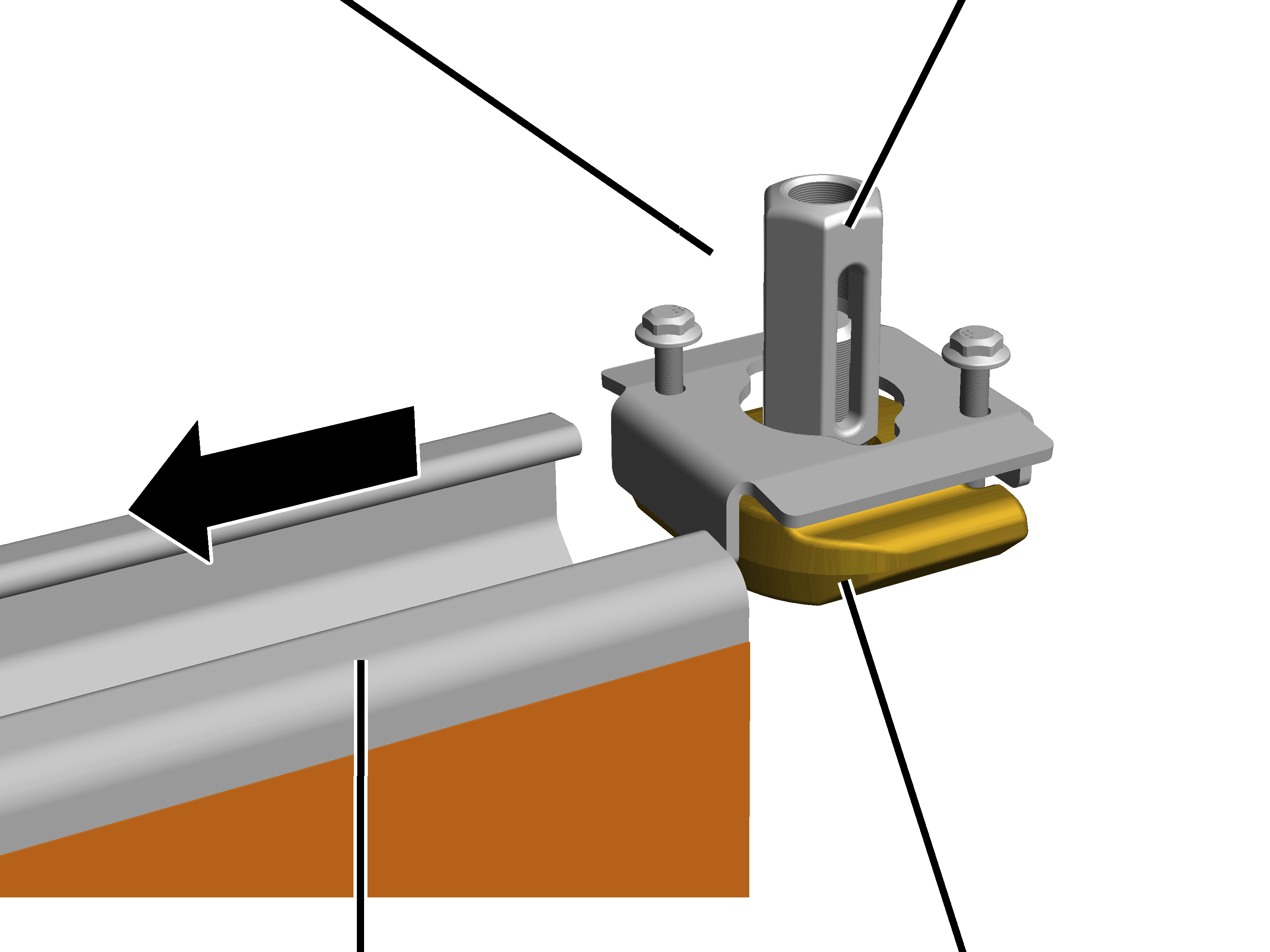

Les images montrent une fixation du profilé avec écrou tendeur court (suspension courte XS et S). Le montage d'une fixation du profilé avec écrou tendeur long (suspension courte M et L, suspension normale) est identique. |
|
Écrou tendeur | |
|
| |
|
tête du profilé |
Coque de palier |
La coque de palier dans le profil de charpente et sur la coque de fixation doit toujours avoir la même couleur (argentée ou jaunâtre). Les profils de charpente et les coques de fixation avec des coques de palier de différentes couleurs ne doivent pas être montés ensemble.
|
| |
|
| |

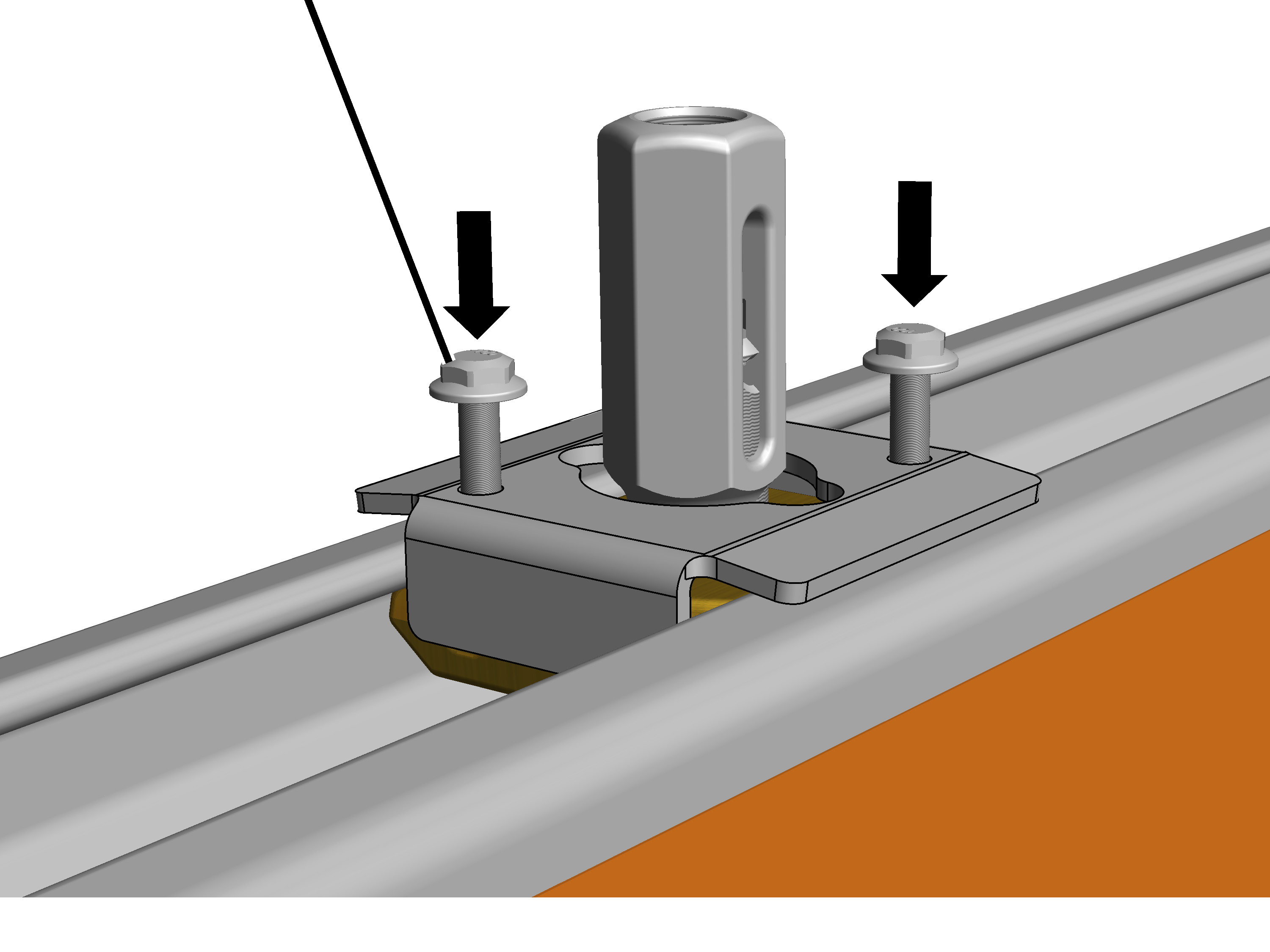

Visser les 2 vis à côtes M6x40 de deux ou trois tours. Ne pas encore
visser à fond.
|
|
Les images montrent le montage d'une suspension de chemin de roulement sur une tôle de jonction sur un profilé HB en acier. Le montage sur un profilé HB en aluminium ne diffère pas de manière significative. |
|
|
Vis à côtes M6x40 | |
|
| ||
|
ferrure de maintien |
coque de fixation | |

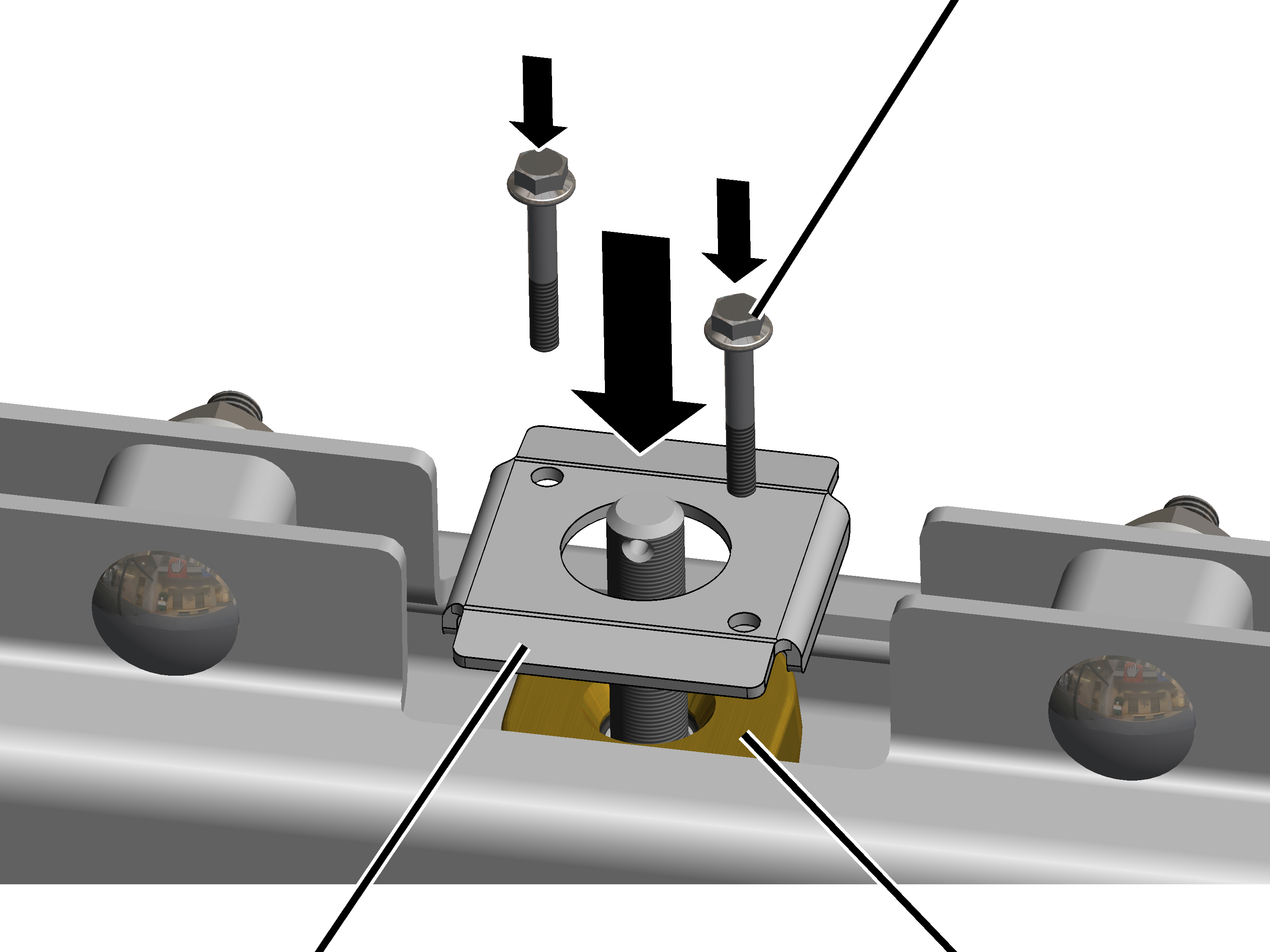

Placer la ferrure de maintien sur la coque de fixation.
Introduire les 2 vis à côtes M6x40 à travers la ferrure de maintien
et visser entre deux et trois tours. Ne pas encore visser à fond.
Pour que la fixation du profilé puisse plus tard être montée facilement sur la suspension, les écrous tendeurs doivent être maintenant desserrés.
|
| |
|
| |
|
fixation du profilé |
|

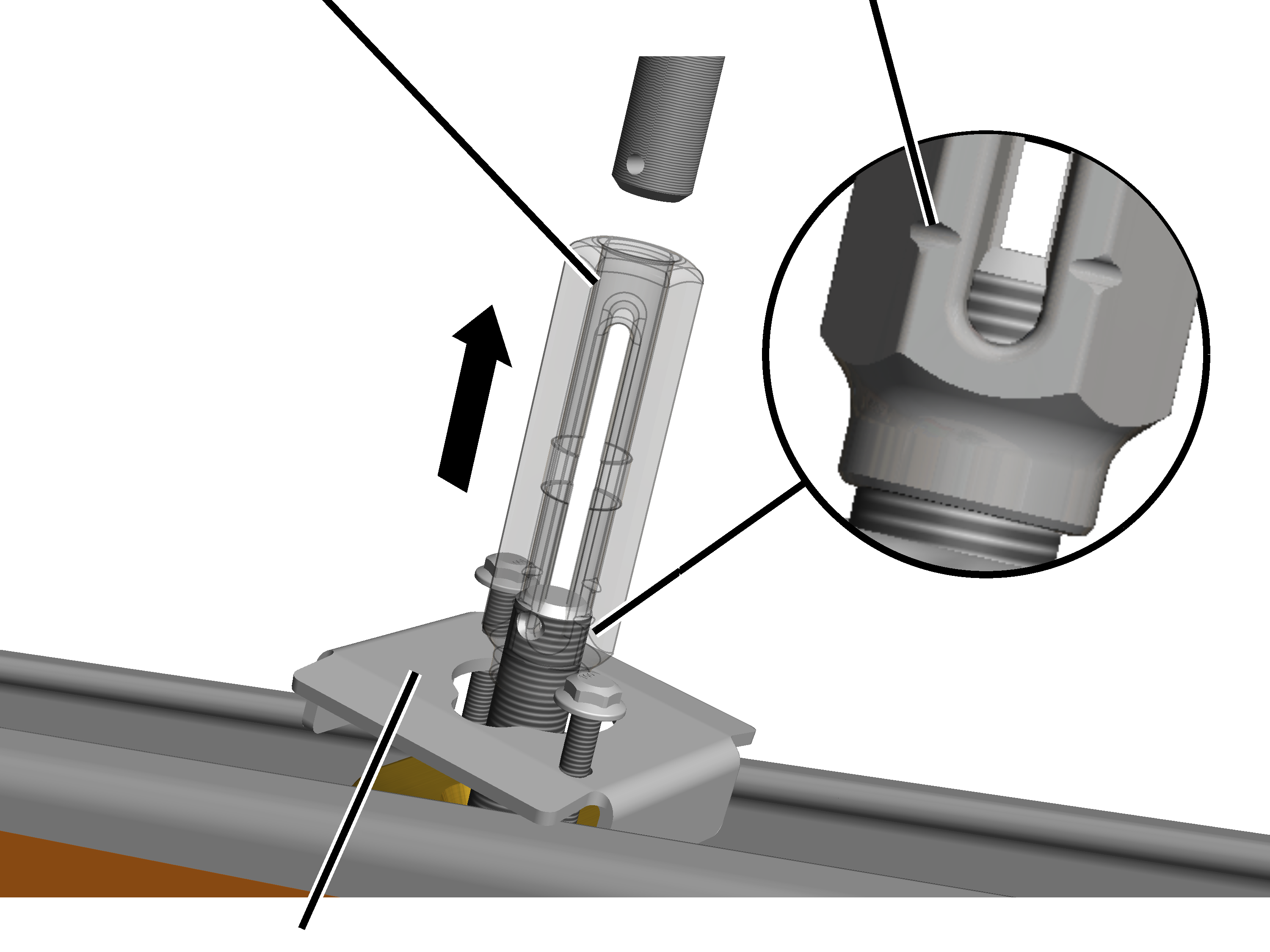

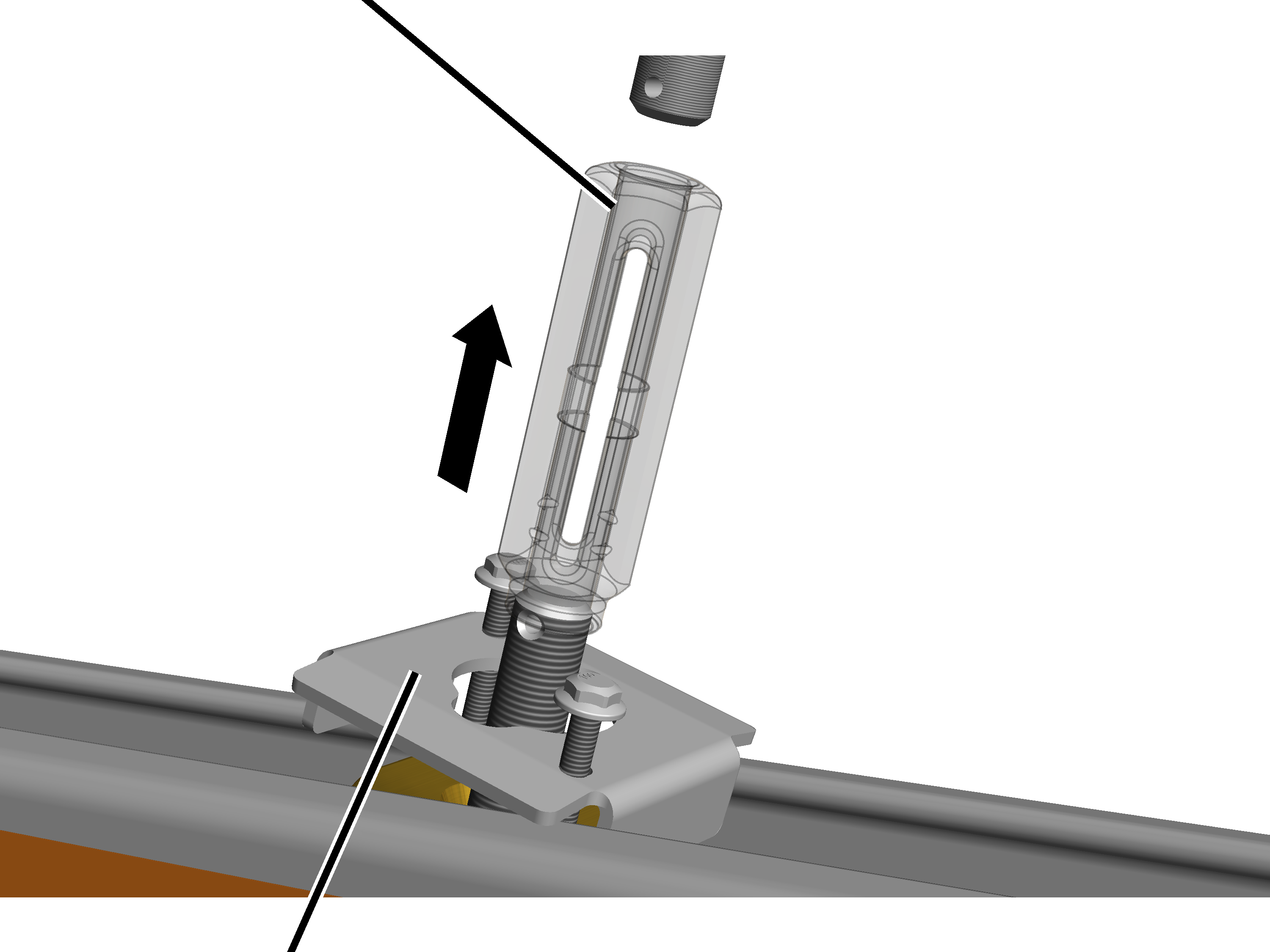

Dévisser presque complètement l'écrou tendeur de la vis sans tête de
la fixation du profilé.
Faire dévisser l'écrou tendeur d'un ou deux tours de filetage sur la fixation du profilé.
Ne pas visser encore à fond les 2 vis à côtes M6x40.
|
|
Écrou tendeur |
|
| |
|
fixation du profilé |
|
Dévisser presque complètement l'écrou tendeur de la vis sans tête de
la fixation du profilé.
Faire dévisser l'écrou tendeur d'un ou deux tours de filetage sur la fixation du profilé.
Ne pas visser encore à fond les 2
vis à côtes M6x40.
L'écrou tendeur long ne doit pas être trop dévissé de la vis sans tête de la fixation du profilé.
|
Rainure | |
|
| |
|
fixation du profilé |
|

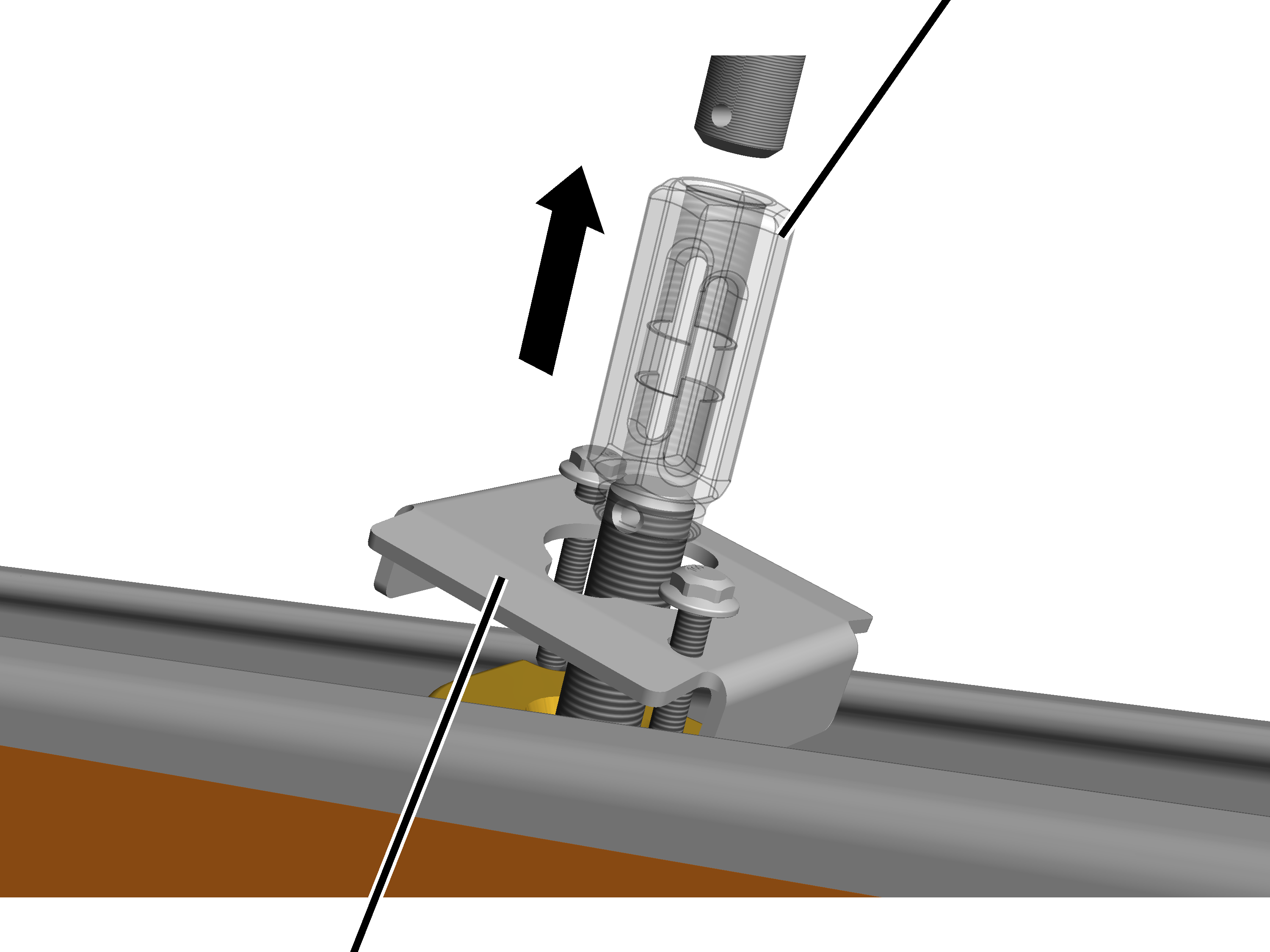

Visser l'écrou tendeur long jusqu'au caniveau sur la vis sans tête de
la fixation du profilé.
