Les images montrent le montage des chariots de translation HB6, HB11 et HB 22 sur un profilé HB en acier de taille HB150S. Cette opération ne diffère pas de manière significative en cas de profilés HB de taille supérieure et inférieure et en cas de profilés HB en aluminium. |
|
Chariot de translation |
|
|
| |

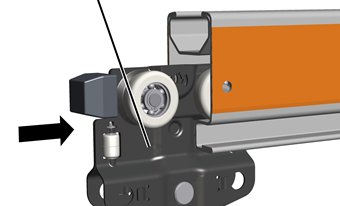

Introduire un chariot de translation HB5 / HB6 dans le profilé
HB.
Avec chariot de translation HB10 / HB11 : introduire deux
chariots de translation (éventuellement pré-montés avec traverse HB10/HB11) dans
le profilé HB.
Avec chariot de translation HB22 : introduire quatre chariots de
translation (éventuellement pré-montés avec traverse HB22) dans le profilé
HB.

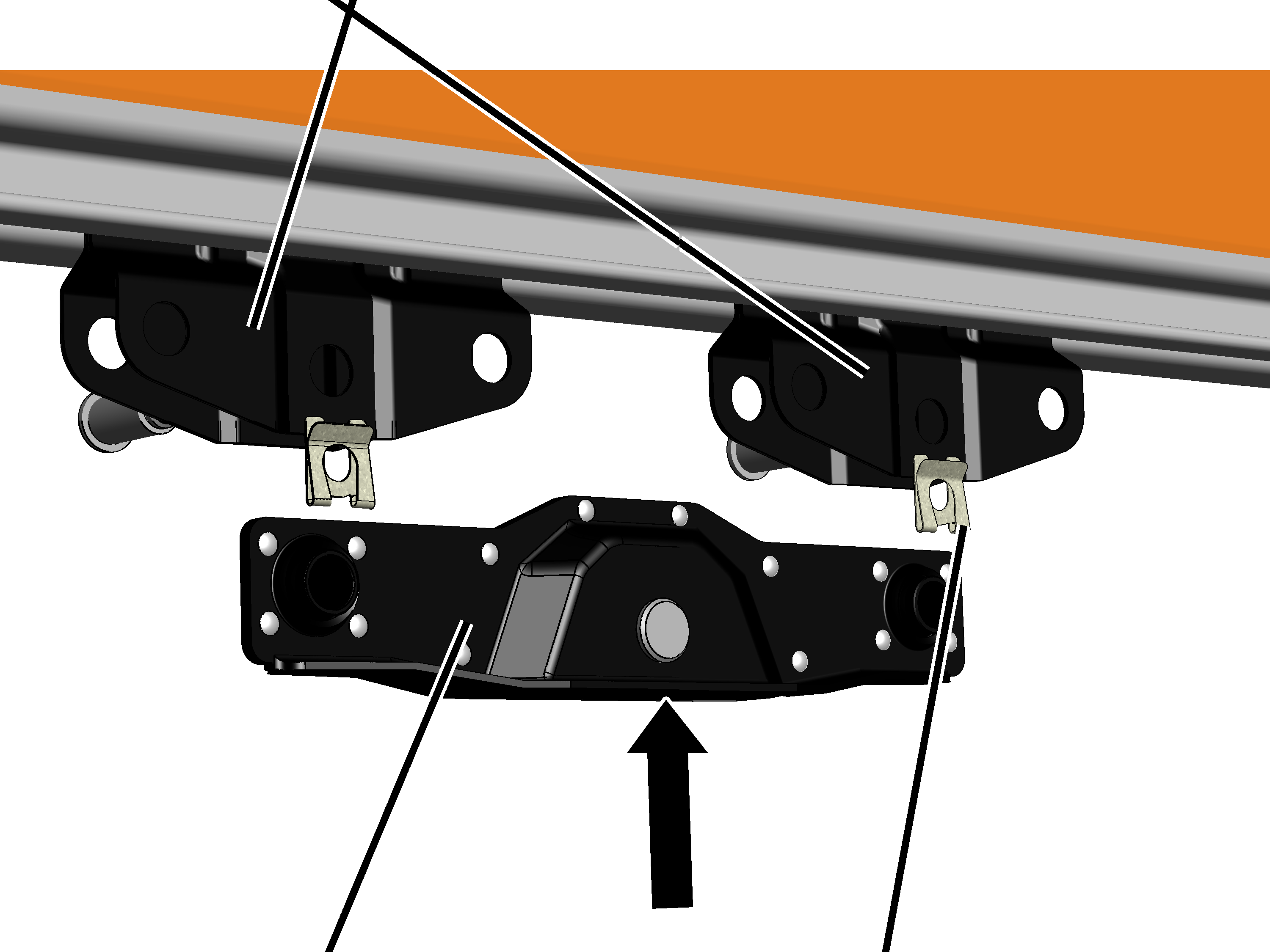

Une traverse HB10/HB11 est maintenant montée sur les chariots de translation.
|
chariots de translation |
|
|
| |
|
traverse HB10/HB11 |
clip de sécurité SL |
Insérer par le bas la traverse HB10/HB11 dans les deux chariots de
translation HB6.
Insérer les boulons (2x) à travers les chariots de translation HB6 et
fixer la traverse HB10/HB11.
Fixer les boulons avec les clips de sécurité SL (2x).

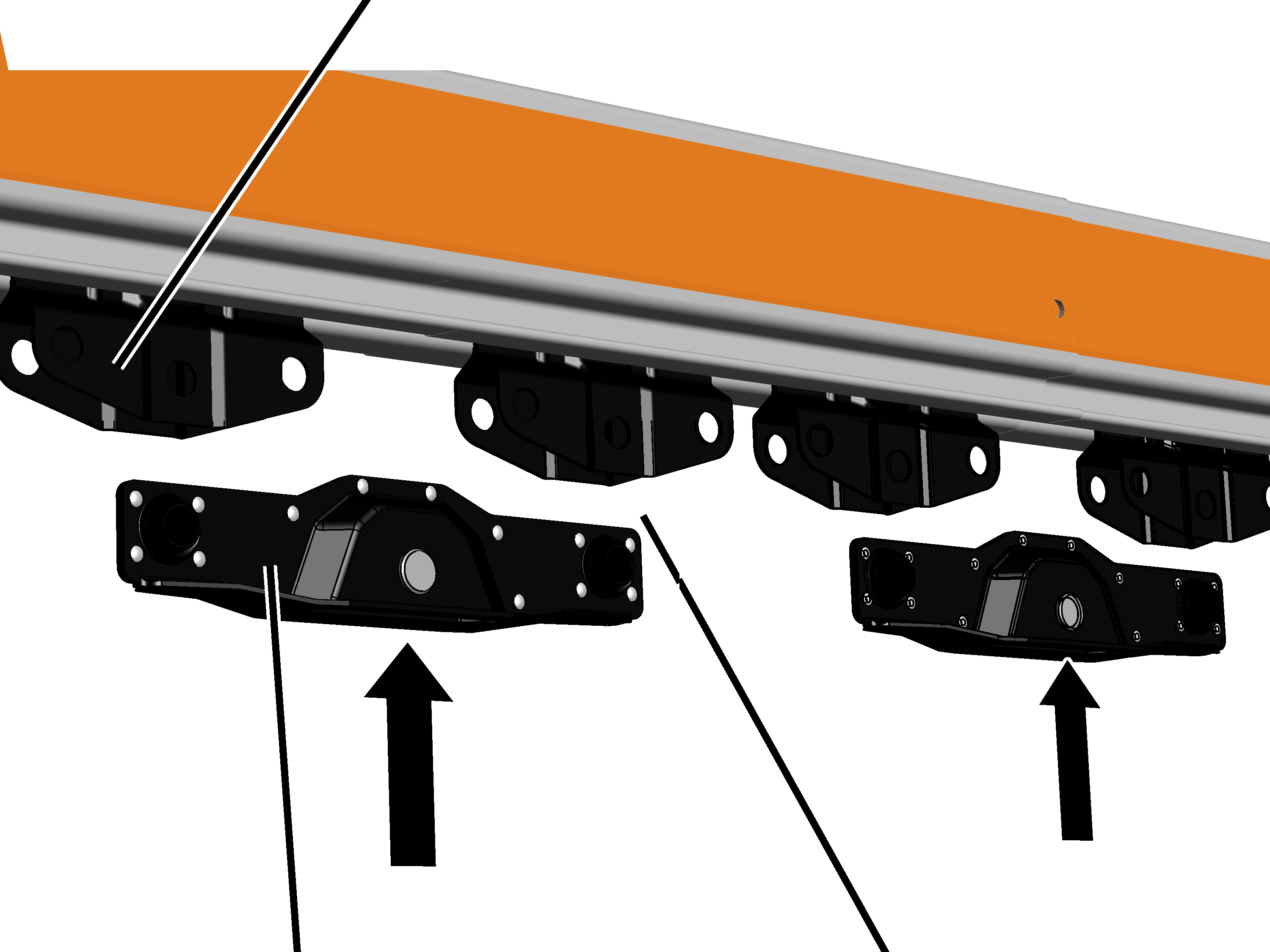

Une traverse HB10/HB11 est maintenant montée respectivement sur les chariots de translation. Sur cette dernière est montée ensuite une traverse HB22.
|
chariot de translation |
|
|
| |
|
traverse HB10/HB11 |
clip de sécurité SL |
Insérer la traverse HB10/HB11 (2x) par le bas dans les chariots de
translation HB6.
Insérer les boulons (4x) dans les chariots de translation HB6 et la
traverse HB10/HB11.
Fixer les boulons avec les clips de sécurité SL (4x).
|

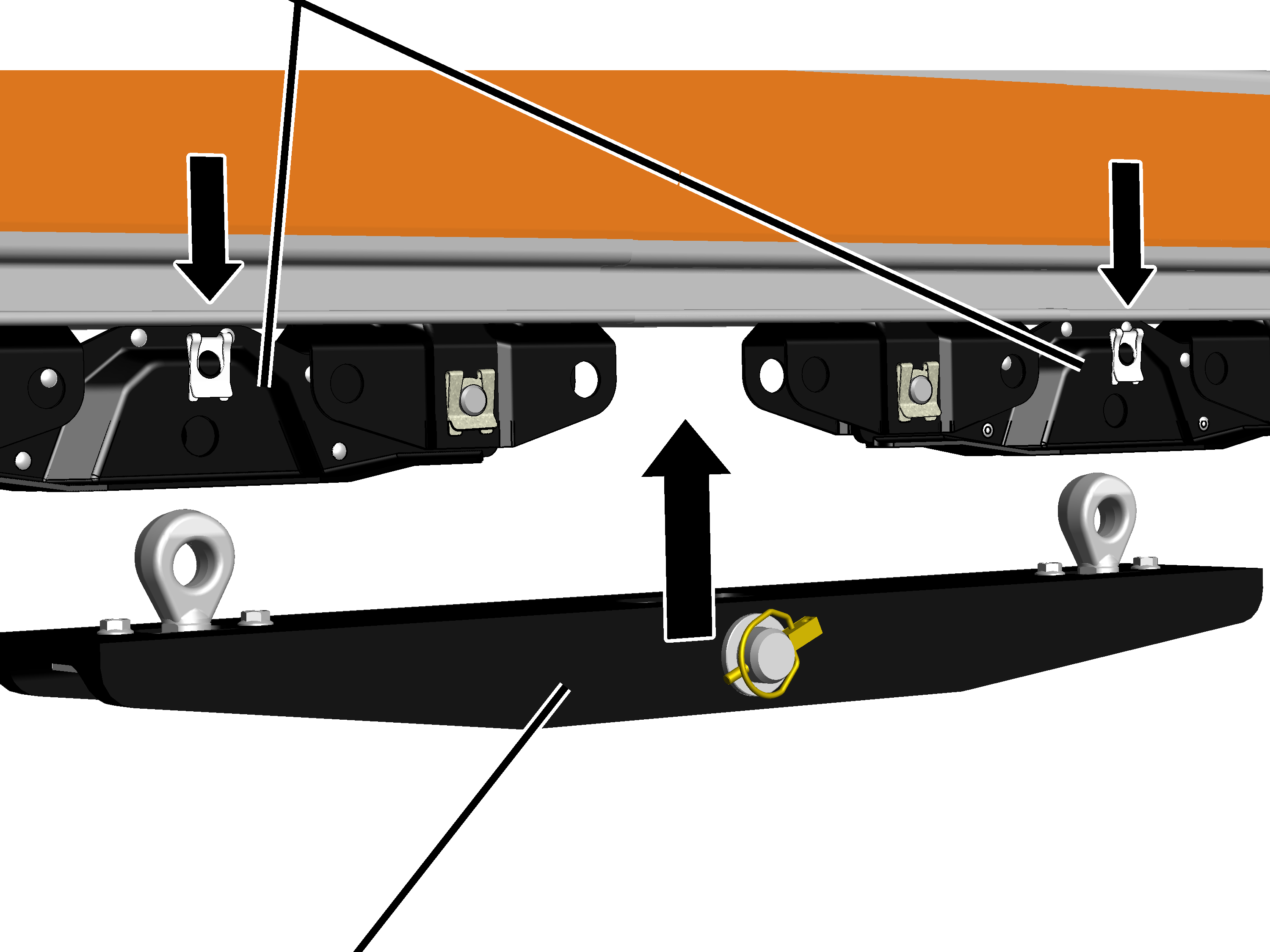

traverse HB10/HB11 |
|
|
| |
|
traverse HB22 |
|
Insérer la traverse HB22 par le bas dans la traverse HB10/HB11.
Insérer les boulons (2x) dans la traverse HB10/HB11 et les boulons à
œillet de la traverse HB22.
Fixer le boulon avec le clip de sécurité SL.
Le montage restant du pont HB ou du chariot de direction est décrit dans le manuel du produit correspondant.
