Uniquement pour HB240
Avant le montage du chemin de roulement sur les suspensions, les plaques du constructeur ABUS doivent être maintenant collées sur les rails profilés du chemin de roulement. Les profilés HB des poutres principales sont munis d'un film autocollant jaune et d'une étiquette de capacité et ne sont pas dotés d'une plaque du constructeur ABUS.
|
|
|
|
| |
|

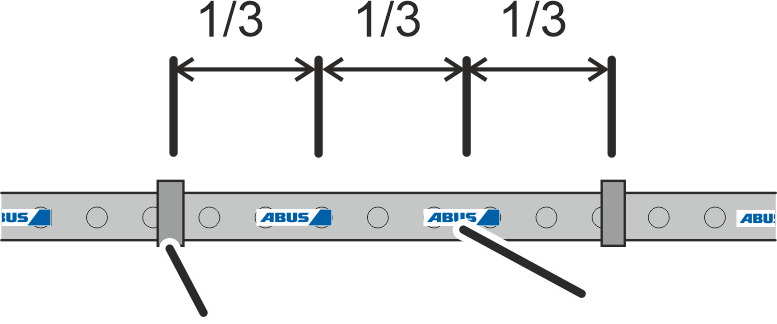

jonction de profilé |
Plaque du constructeur ABUS |
Prévoir deux plaques de constructeur ABUS sur chaque élément de
profilé.
Répartir les plaques du constructeur ABUS à une distance de 1/3 de la
longueur de l'élément de profilé.
La position exacte des plaques du constructeur ABUS peut être
optimisée au cas par cas en fonction des conditions qui règnent dans le bâtiment
concerné (ex. : longueur de l'ensemble du chemin de roulement, visibilité
des éléments de profilé, longueur d'éléments, etc.).
|
|

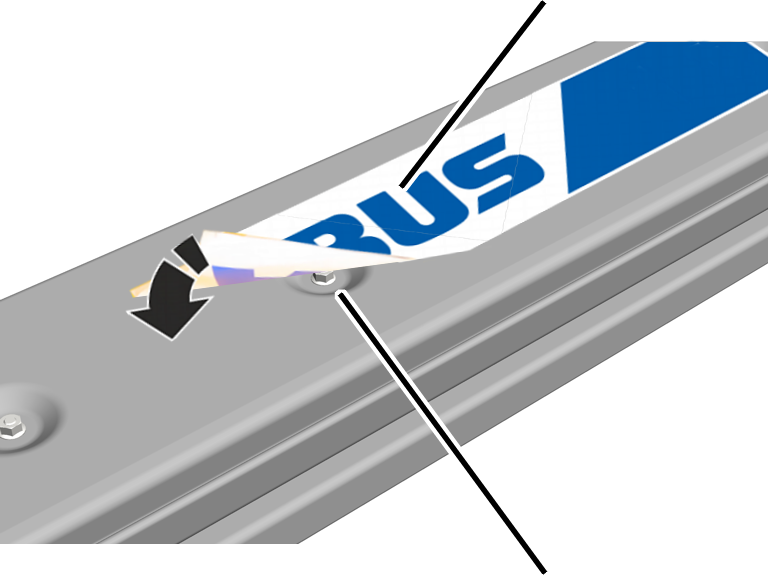

Plaque du constructeur ABUS |
|
| |
|
|
Nervure |
Retirer le film de protection et coller horizontalement la plaque du
constructeur ABUS sur le profilé HB.
Il est possible de les coller par dessus les nervures du profilé HB. Chaque plaque du constructeur HB recouvre deux nervures.
