Suspensión de la vía de grúa M16: Montaje de suspensión inclinada

En los soportes de techo ya montados con soporte articulado se montan ahora las varillas roscadas de las que posteriormente se suspenderá la vía de la grúa.

Verweis

En este manual de producto se describe la suspensión de una vía de la grúa M16. Para el montaje de una vía de la grúa M20, véase manual de producto "Montaje del soporte de techo 4LP/M20 y suspensión de la vía de la grúa M20".

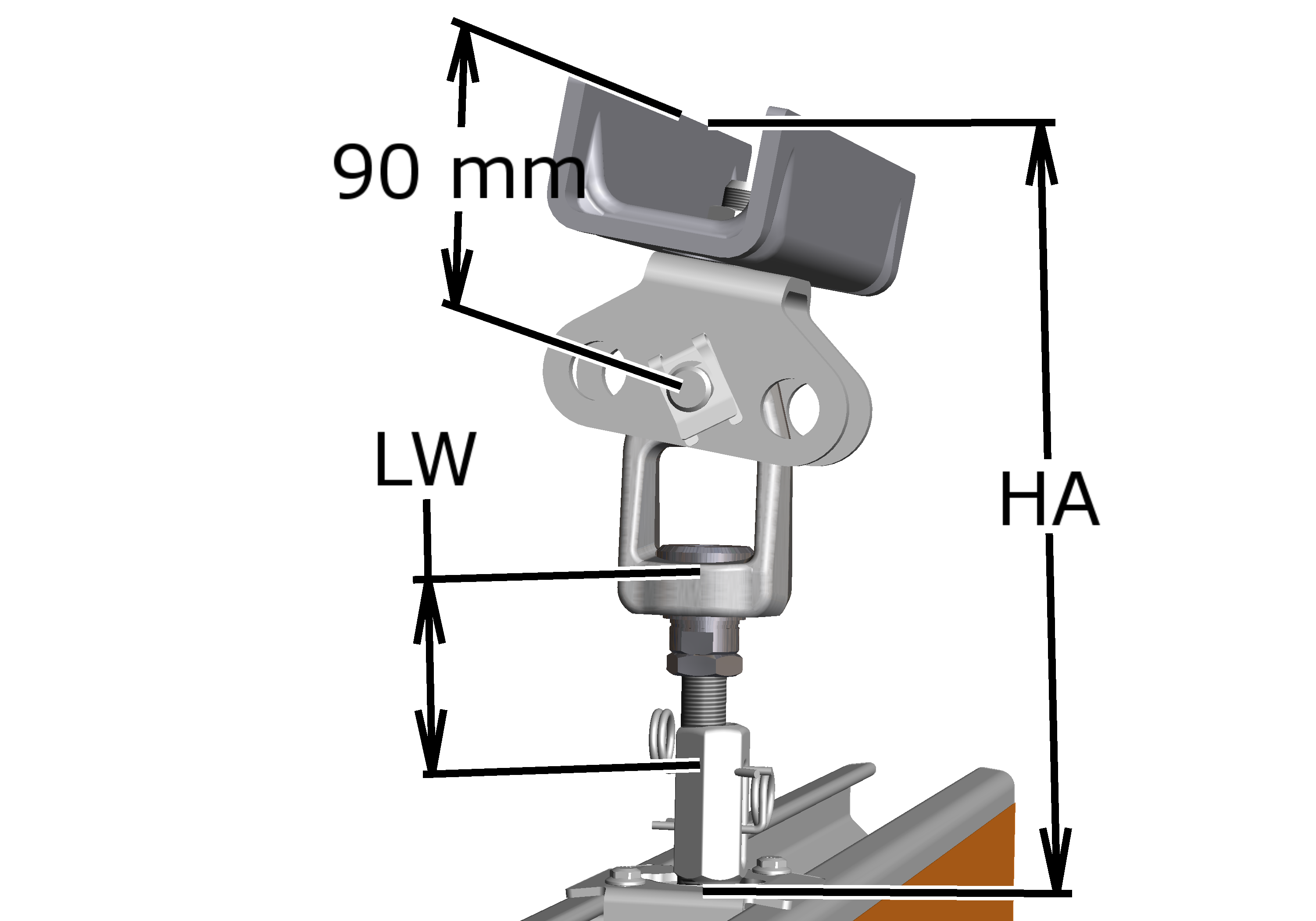

Resumen:

Tamaño	HA con LW 80 mm	HA con LW a partir de 100 mm
HB110	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB150	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB190	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB240	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm

Preparación de la varilla roscada

En el extremo superior de la varilla roscada:

Articulación tensora	Tuerca tensora

Varilla roscada	Tuerca hexagonal

Enroscar la tuerca hexagonal M16x1,5 (2x) en la varilla roscada acortada o alargada.

Enroscar la varilla roscada en la tuerca tensora hasta que la varilla roscada toque por dentro con la tuerca tensora (ver la ampliación en la imagen).

Asegurar con contratuerca.

En el extremo inferior de la varilla roscada se montará posteriormente la vía de grúa suspendida.

Fijación de la varilla roscada

En el soporte de techo:

Seguro SL	Soporte articulado

Articulación tensora	Perno

Insertar la articulación tensora entre los soportes articulados en el soporte de techo.

Insertar el perno por el soporte articulado y la articulación tensora.

Asegurar el perno con un seguro SL.
