El soporte de techo 2LP/M16 o M20 se atornilla a dos tornillos de cabeza redonda. Los tornillos de cabeza redonda se insertan desde detrás en una pieza de hormigón a través de orificios pasantes, asegurándolos por el lado contrario con contraplacas.
|
| |
|
Varilla roscada |
Soporte articulado |
|
|
Las imágenes muestran el montaje de un soporte de techo 2LP/M16 o M20 con varilla roscada sobresaliente (con suspensión estándar, suspensión corta y refuerzo estándar). El montaje de un soporte de techo 2LP/M16 con soporte articulado roscado (con refuerzo estándar, suspensión inclinada, refuerzo inclinado y suspensión en V) no se diferencia mucho de ello. |
|
|
Las figuras muestran el montaje de soporte de techo 2LP/M16. El montaje de un soporte de techo 2LP/M20 no se diferencia mucho. |
|
|
El montaje de un soporte de techo 4LP/M20 se describe en el manual de producto "Montaje del soporte de techo 4LP/M20 y suspensión de la vía de la grúa M20". |
En cada soporte de techo 2LP/M16 o M20:
|
|
En la documentación de planificación consta dónde y a qué distancias deben montarse los soportes de techo en la estructura portante. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
|
Soporte de techo centrado respecto al raíl perfilado |
Soporte de techo en ángulo recto respecto al raíl perfilado |
|
| |
|
Posterior raíl perfilado para HB |
Distancia entre suspensiones LB |
Posicionar los orificios de tal
forma que luego quede el soporte de techo perfectamente centrado respecto al
futuro raíl perfilado para HB.
Esto es necesario para poder orientar el raíl perfilado para HB cuando sea montado posteriormente.
|
Distancia de orificios |
Diámetro de orificios |
|
| |
|
Soporte de techo |
Raíl perfilado para HB |
Presionar un taco de madera en
el lado puesto del elemento de hormigón que se va a perforar, por donde vaya a
salir el taladro. De esta forma la pieza de hormigón no se desmenuza tanto.
Observar las disposiciones sobre
seguridad laboral y perforar dos orificios pasantes con un taladro percutor
adecuado (según el material del elemento de hormigón):
─ Diámetro de perforación: 20 mm
─ Distancia de perforación: 190 mm
En cada soporte de techo 2LP/M16 o M20:
|
Contraplaca |
Tornillos de cabeza redonda |
|
| |
|
|
Elemento de hormigón |
Insertar los tornillos de cabeza
redonda (2x) desde arriba en el elemento de hormigón con contraplaca (1x cada
uno) a través del elemento de hormigón.
Este apartado se aplica únicamente con un soporte de techo 2LP/M16 con soporte articulado enroscado (con refuerzo estándar, suspensión inclinada, refuerzo inclinado y suspensión en V).
En cada soporte de techo 2LP/M16 con soporte articulado:
Los soportes articulados pueden montarse , según orientación de la estructura portante, de forma longitudinal o transversal al soporte de techo 4LP/M20.
|
Soporte de techo |
|
|
| |
|
|
Soporte articulado |

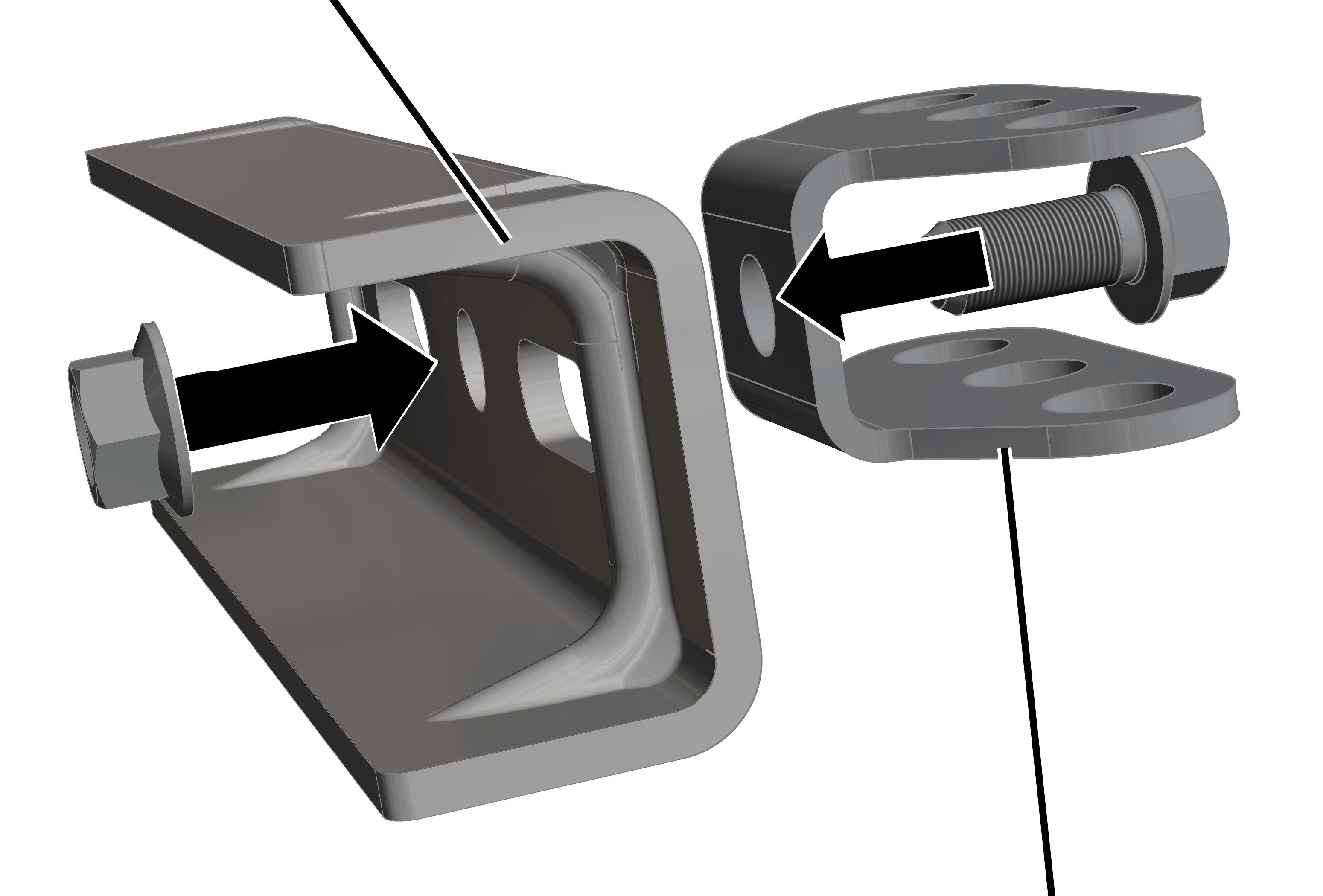

Insertar el tornillo nervado
M16x35 por el soporte articulado.
Insertar el soporte articulado
con tornillo nervado en el soporte de techo.
Enroscar la tuerca nervada M16
suelta sobre el tornillo nervado desde detrás.
Girar el soporte articulado
según se necesite a posición longitudinal o transversal respecto al soporte de
techo.
Apretar la tuerca nervada. 300
Nm.
En cada soporte de techo 2LP/M16 o M20:
|
Placas de fijación |
Tornillo de cabeza redonda |
|
| |
|
Placas de apriete |
|
Insertar desde abajo sobre el
tornillo de cabeza redonda las placas de fijación (2x), el soporte de techo (1x)
y las placas de apriete (2x).
Enroscar las tuercas nervadas
M16 (2X) en el soporte de techo, sin apretarlas.
Desplazar el soporte de techo de
forma que quede totalmente centrado respecto al posterior raíl perfilado para
HB.
Esto es necesario para que el raíl perfilado para HB pueda luego orientarse lo suficiente a izquierda y derecha. El soporte de techo puede desplazarse luego unos 12 mm hacia la izquierda y hacia la derecha.
Apretar inicialmente solo con
fuerza manual las tuercas nervadas M16 (x2).
Más adelante se apretarán estas tuercas nervadas (una vez orientado el raíl) con el par de apriete correcto.
Si se pueden orientar ya los soportes de techo 2LP/M16 o M20 de forma definitiva:
Apretar las tuercas nervadas. 90
Nm
