Varilla roscada |
Soporte articulado |
|
Las imágenes muestran el montaje de un soporte de techo 2LP/M16 o M20 con varilla roscada sobresaliente (con suspensión estándar, suspensión corta y refuerzo estándar). El montaje de un soporte de techo 2LP/M16 con soporte articulado roscado (con refuerzo estándar, suspensión inclinada, refuerzo inclinado y suspensión en V) no se diferencia mucho de ello. |
|
Las figuras muestran el montaje de soporte de techo 2LP/M16. El montaje de un soporte de techo 2LP/M20 no se diferencia mucho. |
|
El montaje de un soporte de techo 4LP/M20 se describe en el manual de producto "Montaje del soporte de techo 4LP/M20 y suspensión de la vía de la grúa M20". |
La empresa que encargue los trabajos de soldadura es responsable de la correcta selección y cualificación de la empresa de soldadura contratada.
|
¡Peligro para las personas! Si la soldadura se realiza de forma incorrecta, existe peligro de graves lesiones. Si se encarga la verificación a personal distinto de ABUS, el cliente será responsable de que quien realice la verificación sea personal debidamente cualificado. |
Antes de realizar labores de soldadura:
─ Un supervisor de soldadura (por ejemplo, una empresa especializada en soldaduras) debe confeccionar unas instrucciones de soldadura para el personal encargado.
─ Estas instrucciones de soldadura servirán al personal encargado de las soldaduras como base para todos los trabajos de soldadura a realizar.
─ En Europa, el supervisor de soldadura y la empresa de soldadura deben disponer de un certificado según DIN EN 1090 EXC-3.
En cada soporte de techo 2LP/M16 o M20:
En la documentación de planificación consta dónde y a qué distancias de suspensión deben montarse los soportes de techo en la estructura portante. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
| |
|
Bloque soldado |
Soporte de techo centrado respecto al raíl perfilado |
Soporte de techo en ángulo recto respecto al raíl perfilado |
| |
Posterior raíl perfilado para HB |
Distancia entre suspensiones LB |
Orientar el bloque soldado de
tal forma que quede longitudinalmente en perfecto ángulo recto respecto al
futuro raíl perfilado para HB.
Desplazar el bloque soldado de
forma que quede totalmente centrado respecto al futuro raíl perfilado para HB.
Esto es necesario para poder orientar el raíl perfilado para HB cuando sea montado posteriormente.
| |

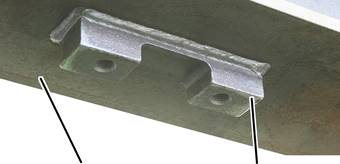

Estructura portante |
Bloque soldado |
Soldar el bloque con un cordón
de soldadura a = 4 mm en todo su perímetro.
─ Material del bloque soldado: S 235 JR.
─ Calidad de las costuras de soldadura según el grupo de valoración B de la norma DIN EN ISO 5817.
Pintar el bloque soldado y toda
la estructura portante (o protegerla contra óxido de otra forma).
Este apartado se aplica únicamente con un soporte de techo 2LP/M16 con soporte articulado enroscado (con refuerzo estándar, suspensión inclinada, refuerzo inclinado y suspensión en V).
En cada soporte de techo 2LP/M16 con soporte articulado:
Los soportes articulados pueden montarse , según orientación de la estructura portante, de forma longitudinal o transversal al soporte de techo 4LP/M20.
Soporte de techo |
|
| |
|
Soporte articulado |
Insertar el tornillo nervado
M16x35 por el soporte articulado.
Insertar el soporte articulado
con tornillo nervado en el soporte de techo.
Enroscar la tuerca nervada M16
suelta sobre el tornillo nervado desde detrás.
Girar el soporte articulado
según se necesite a posición longitudinal o transversal respecto al soporte de
techo.
Apretar la tuerca nervada.
300 Nm.
En cada soporte de techo 2LP/M16 o M20:
Soporte de techo |
Bloque soldado |
| |
|
Placa de apriete |
Sujetar el soporte de techo bajo
el bloque soldado.
Insertar las placas de apriete
(2x) sobre los tornillos nervados M16x45 (2x).
Enroscar los tornillos nervados
con las placas de apriete.
Apretar los tornillos nervados.
200 Nm
