Sólo con refuerzo estándar, con refuerzo inclinado y con suspensión en V
|
|
En la documentación de planificación consta si se ha previsto un refuerzo o una suspensión en V. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
Montaje de soportes de techo 2LP/M16 adicionales
|
Soporte de techo 2LP/M16 adicional (para refuerzo o suspensión en V) | |
|
| |
|
Soporte de techo 2LP/M16 ya montado (con varilla roscada o soporte articulado) |
|

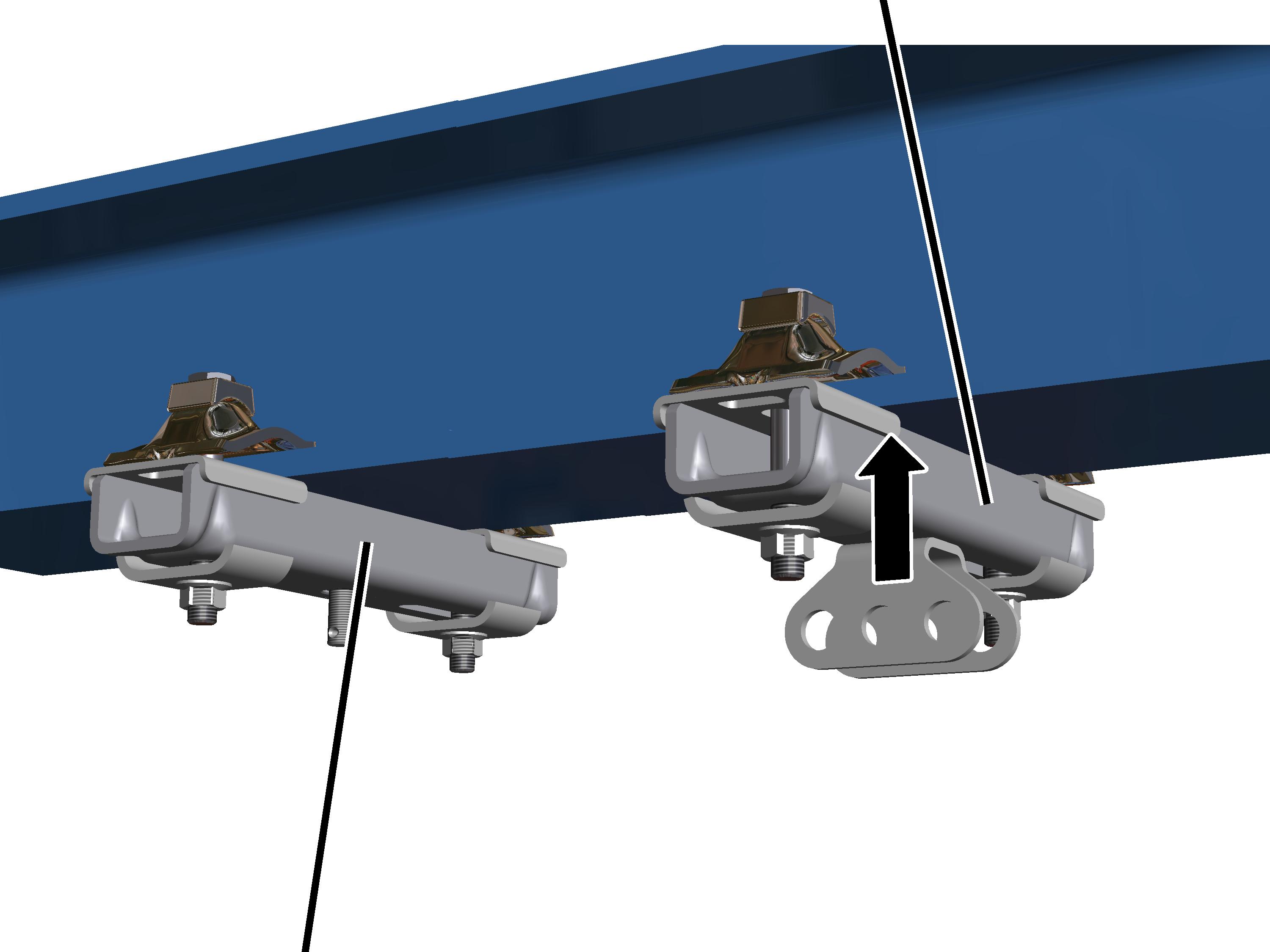

Montar el soporte de techo adicional con su
soporte articulado junto al soporte ya existente.
|
|
En este manual de producto se describe el montaje de un soporte de techo 2LP/M16 o M20 A, B y C. Para soportes de techo 4LP/M20a la estructura portante, véase manual de producto "Montaje del soporte de techo 4LP/M20 y suspensión de la vía de la grúa M20". |
|
|
En la documentación de planificación consta en qué puntos se ha previsto un refuerzo o una suspensión en V. |
|
|
En la documentación de planificación consta a qué distancia debe montarse cada soporte de techo adicional. |
Las dimensiones, posiciones y distancias indicadas son de cumplimiento imprescindible.
