Las imágenes muestran el montaje de los caros HB6, HB11 y HB 22 en un raíl perfilado para HB de acero del tamaño HB150S. Los pasos de trabajo con raíles perfilados para HB de mayor o menor tamaño, así como con raíles de aluminio no se diferencia mucho. |
|

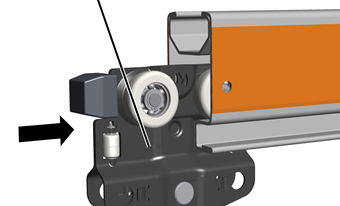

Carro |
|
|
| |
Insertar un carro HB5 / HB6 en el raíl perfilado para HB.
Con carros HB10 / HB11: insertar dos carros (eventualmente
premontados con travesaño HB10/HB11) en el raíl perfilado para HB.
Con carro HB22: insertar cuatro carros (eventualmente premontados con
travesaño HB22) en el raíl perfilado para HB.
Ahora se monta un travesaño HB10/HB11 entre los carros.
|
Carros |
|
|
| |
|
Travesaño HB10/HB11 |
Seguro SL |
Insertar el travesaño HB10/HB11 por debajo entre los dos carros
HB6.
Insertar pernos (2x) por los carros HB6 y por el travesaño
HB10/HB11.
Asegurar los pernos con seguros SL (2x).
Ahora se monta un travesaño HB10/HB11 entre los carros. A éstos se añade finalmente un travesaño HB22.
|
Carro |
|
|
| |
|
Travesaño HB10/HB11 |
Seguro SL |
Insertar los travesaños HB10/HB11 (2x) por debajo en los carros
HB6.
Insertar pernos (4x) por los carros HB6 y por el travesaño
HB10/HB11.
Asegurar los pernos con seguros SL (4x).
|
Travesaño HB10/HB11 |
|
|
| |
|
Travesaño HB22 |
|
Insertar el travesaño HB22 por debajo en el travesaño HB10/HB11.
Insertar pernos (2x) por el travesaño HB10/HB11 y por las armellas
del travesaño HB22.
Asegurar el perno con un seguro SL.
El resto del montaje de la grúa suspendida HB o del carro se describe en el correspondiente manual de producto.
