Deben cumplirse las condiciones
siguientes para poder montar el sistema de grúa suspendida HB:
Comprobar las
condiciones con una aclaración técnica previa
Las condiciones para el montaje de un sistema de grúa
suspendida HB pueden ser comprobadas mediante una aclaración técnica previa
realizada por ABUS.
─ La
aclaración técnica previa se realizará en todos los casos cuando sea ABUS quien
monta el sistema de grúa suspendida HB.
─ La
aclaración técnica previa puede ser realizada también por ABUS, cuando el
sistema de grúa suspendida HB ha sido montado por el propio cliente o por otras
empresas de montaje.
─ Si ABUS
no realiza ninguna aclaración técnica previa, se deberán verificar personalmente
y documentar las siguientes condiciones antes del montaje.
─ La
estructura portante (nave, techo de la nave, columnas estructurales,...) deben
soportar las cargas esperadas.
─ En la
estructura portante debe haber sitio suficiente para la suspensión del techo.
Los elementos como lámparas, tuberías, ventilaciones, calefacciones no deben
impedir el montaje de la suspensión del techo.
Si existen elementos obstaculizantes deberán tenerse en cuenta
en la planificación del sistema de grúa suspendida HB. Se precisarán aquí
suspensiones de vía de grúa especiales (como suspensiones en V), para evitar los
obstáculos; como alternativa se eliminarán los obstáculos o se planificará el
paso de la vía evitándolos.
Comprobación de
la documentación de planificación
─ Debe
estar presente toda la documentación de planificación para el sistema de grúa
suspendida HB.
Esta documentación de planificación la crea y calcula
individualmente ABUS para cada sistema de grúa suspendida HB (o para la
transformación de un sistema de grúa suspendida HB existente).
La documentación de planificación consta, al menos, de un plano
de situación, un plano de montaje y un cuadro sinóptico de las suspensiones de
la vía y de los elementos de suspensión del techo.
La documentación de planificación, sobre todo en lo referente a
distancias de suspensión y voladizos, se cumplirá con carácter estricto.
Sólo con suspensión del
techo mediante conexión de anclaje
Hacer que un experto en estática
compruebe el elemento de hormigón (por ejemplo, cielos rasos o contrapisos).
Obsérvense, al menos, los aspectos siguientes:
─ La parte
de hormigón debe tener un espesor suficiente.
─ El
calidad del hormigón debe ser suficiente.
─ Las
labores de montaje no deben dañar las armaduras en los elementos de hormigón. Si
no puede asegurarse, el posible daño de la armadura no debe influir
negativamente en la estática.
─ El
elemento de hormigón no debe superar los 400 mm de espesor.
Comprobar la parte superior del
elemento de hormigón (por ejemplo, el suelo del piso superior).
Obsérvense, al menos, los aspectos siguientes:
─ La cara
superior no debe cubrirse con un revestimiento (por ejemplo, embaldosado), ya
que no resistiría las cargas.
─ Las
contraplacas de los tornillos de cabeza redonda no deben molestar.
Solo con suspensión del
techo mediante placa para tacos
─ El techo
de hormigón debe tener una calidad mínima B25 (C20/25) y máxima B55
(C50/60).
─ El techo
de hormigón debe poder soportar las cargas que se esperan del sistema de grúa
suspendida HB.
─ Debe
tener como mínimo el espesor indicado en la tabla. Se debe cumplir la distancia
mínima de los agujeros hasta juntas y bordes.
|
Highbond-Anker dynamic |
Espesor mínimo del techo de hormigón |
Distancia mínima a juntas y bordes |
|
M12 |
140 mm |
150 mm |
|
M16 |
160 mm |
150 mm |
Aclaración
técnica previa para el montaje de la placa para tacos
Realizar la aclaración técnica
previa para el montaje de placas para tacos mediante varilla de anclaje y
mortero de inyección.
Véase "Aclaración técnica previa y condiciones para fijaciones
con tacos de sistemas de grúa suspendida de ABUS"
Sólo con suspensión
estándar
Comprobar la
inclinación de la estructura portante para suspensiones estándar

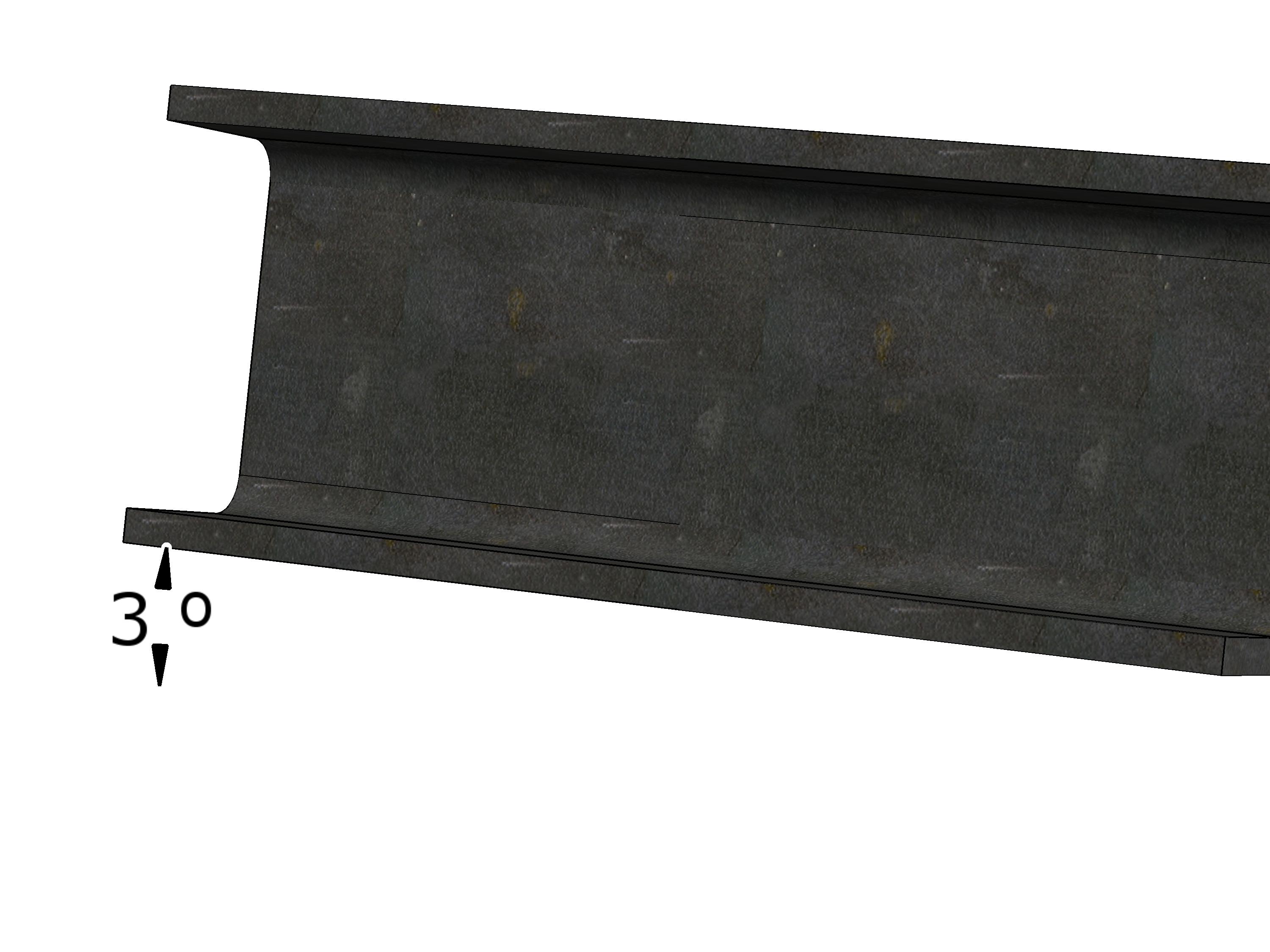

Comprobar la inclinación de la
estructura portante.
La inclinación para suspensiones estándar será de un máximo de
3º en todas las direcciones.
Sólo con suspensión
inclinada
Comprobar la
inclinación de la estructura portante para suspensiones inclinadas.

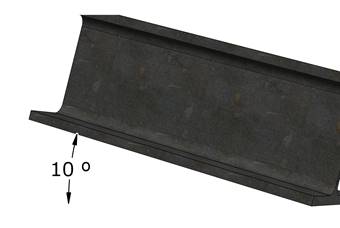

Comprobar la inclinación de la estructura
portante.
La inclinación para suspensiones inclinadas será de un máximo de
10º en todas las direcciones.
Comprobar ancho
de brida
Sólo para soportes de techo
2LP/M16 o M20 con varilla roscada
|
|
|
Soportes
de techo 2LP/M16 o M20 con varilla roscada |
|

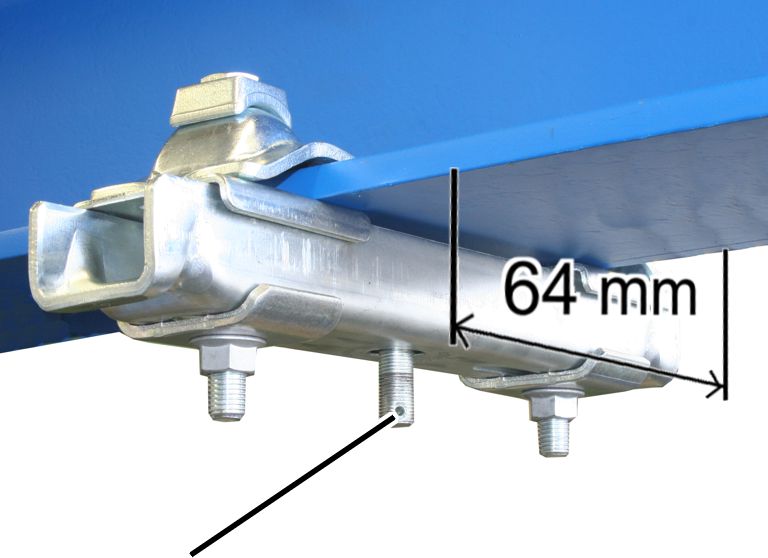

Comprobar ancho de brida de la
viga I de la estructura portante.
La brida debe tener un ancho mínimo de 64 mm
Sólo para soporte de techo
2LP/M16 con soporte articulado longitudinal
|
|
|
Soporte
de techo 2LP/M16 con soporte articulado longitudinal |
|

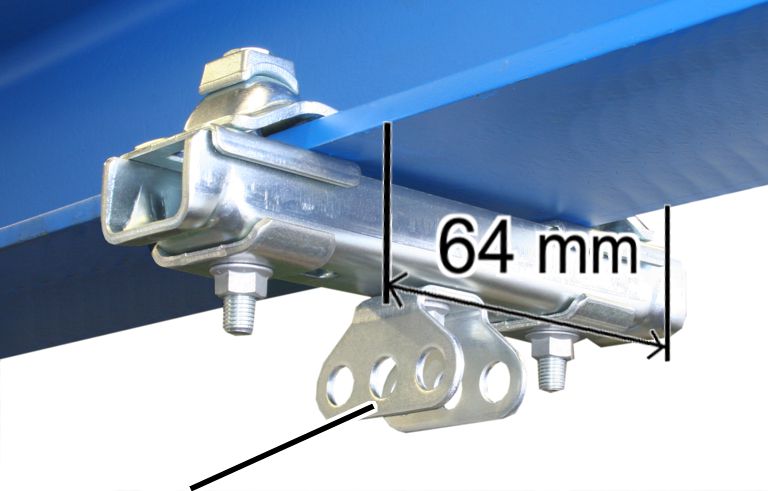

Comprobar ancho de brida de la
viga I de la estructura portante.
La brida debe tener un ancho mínimo de 64 mm
Sólo para soporte de techo
2LP/M16 con soporte articulado transversal
|
|
|
Soporte
de techo 2LP/M16 con soporte articulado transversal |
|

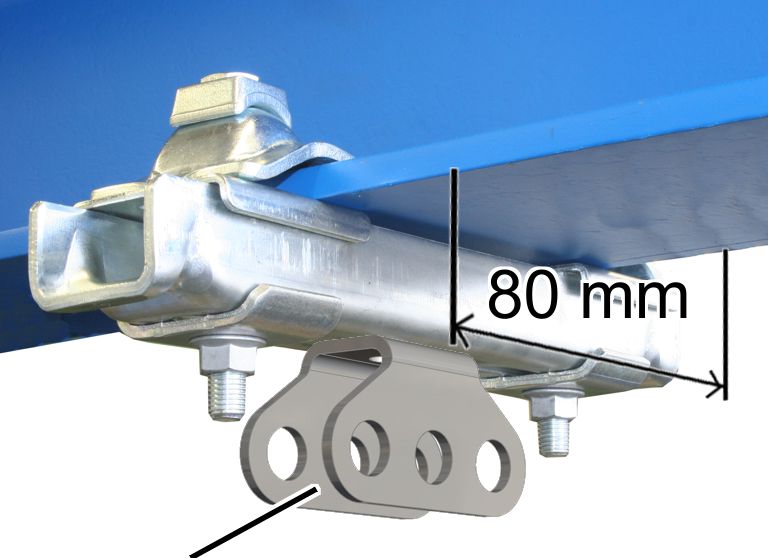

Comprobar ancho de brida de la
viga I de la estructura portante.
La brida debe tener un ancho mínimo de 80 mm
Sólo con suspensión del
techo mediante pinza de brida
|
|
|
Espesor
de la brida |
|

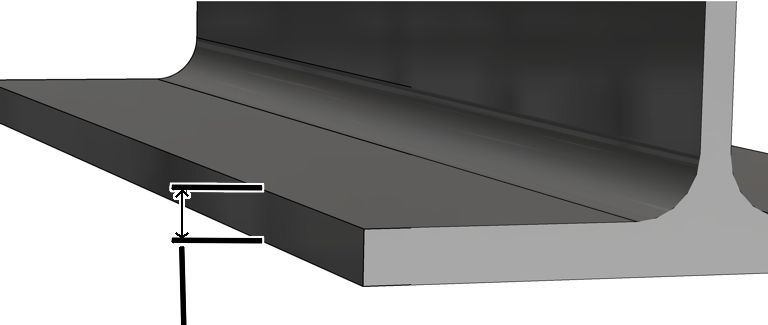

Comprobar espesor de la brida de
la viga I de la estructura portante.
El espesor de brida debe estar entre 6 y 20 mm.
Si la brida tiene un espesor
superior a los 20 mm: en el montaje se utilizarán placas de fijación
especiales.
