Die Bilder zeigen die Montage einer HB-Profilschiene aus Aluminium der Baugröße HB150A. Die Montage von größeren oder kleineren HB-Profilschienen unterscheidet sich nicht wesentlich davon.
Je nach Länge der einzelnen Profilschienen-Stücke, der Anzahl der Aufhängungen, der Gegebenheiten in der Halle und der Länge der Kranbahn sollten möglichst mehrere Profilschienen-Stücke bereits am Boden miteinander verbunden werden.
Die miteinander verbunden Profilschienen-Stücke müssen sicher und ohne zusätzliche Gefährdung angehoben und unter die Aufhängungen gebracht werden können.
Ist dies nicht möglich, müssen die Profilschienen-Stücke einzeln oder zu Teilstücken verbunden zuerst an der Aufhängung befestigt und dann miteinander verbunden werden. Dabei muss, insbesondere bei Kurzaufhängungen, auf ausreichende Platzverhältnisse unter den Kranbahnaufhängungen geachtet werden.
|
|
Die Bilder zeigen die Montage einer HB-Profilschiene aus Aluminium der Baugröße HB150A. Die Montage von größeren oder kleineren HB-Profilschienen unterscheidet sich nicht wesentlich davon. |
Die Profilschienen-Stücke so auf dem Hallenboden verteilen, wie sie
später montiert werden sollen.
|
|
Die Lage der Profilschienen-Stücke ist in den Planungsunterlagen angegeben. |
Die angegebenen Maße, Positionen und Abstände genau einhalten.
Die Profilschienen-Stücke sind seitlich foliert. Nun wird die Schutzfolie vor der weiteren Montage entfernt.
|
|
Schutzfolie |
|
| |

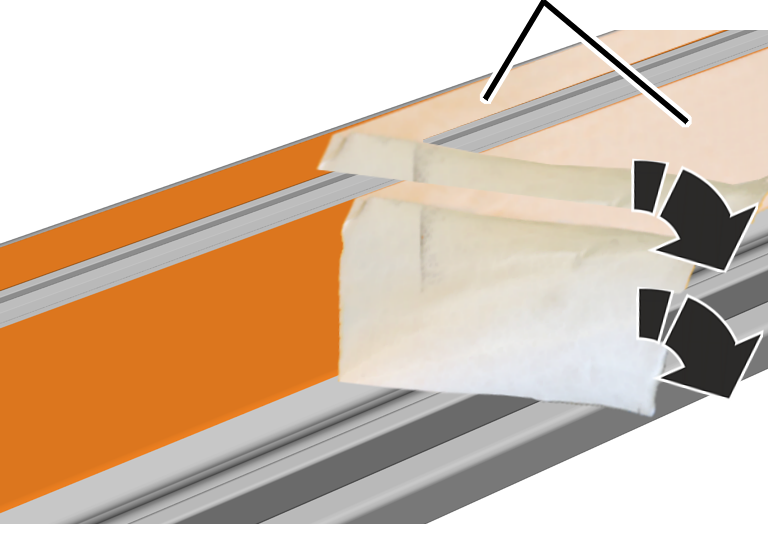

Schutzfolie im spitzen Winkel von der seitlichen Folierung
abziehen.
|
|
Kopfmutter |
|
| |

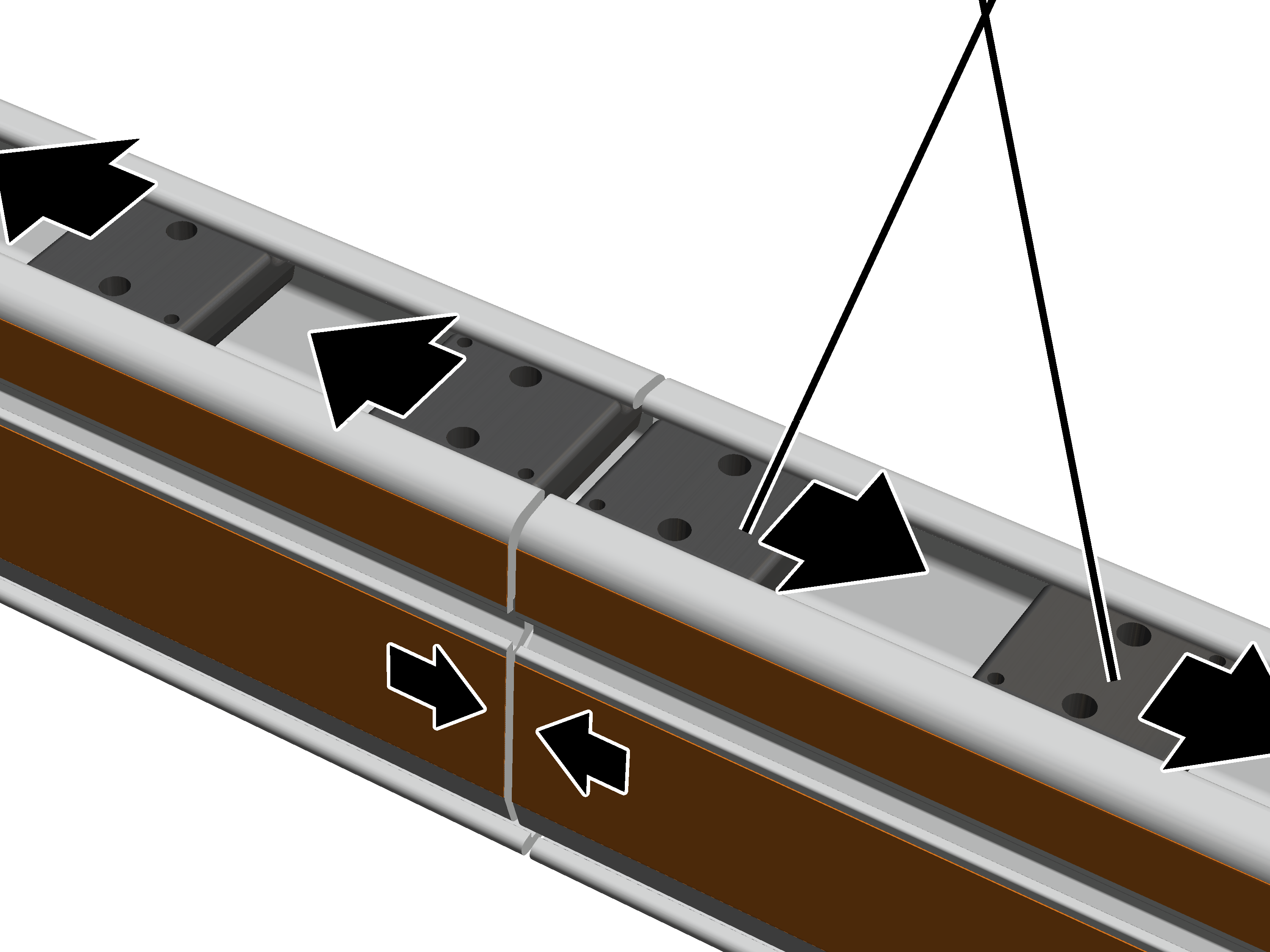

Je zwei Kopfmuttern in das linke und rechte Profilschienen-Stück
schieben.
Bei der Verbindung mit einem Bogenstück: Es wird nur je eine Kopfmutter in das linke und rechte Profilschienen-Stück eingeschoben.
Profilschienen-Stücke aneinander legen.
Die Profilschienen-Stücke können direkt bündig aneinander liegen. Sie dürfen einen Abstand von maximal 2 mm zueinander haben.
Dieser Arbeitsschritt gilt nur, wenn eine Kranbahnaufhängung im Bereich des Profilstoßes vorgesehen ist.
Bevor die Klemmbleche eingesteckt sind:
|
Profilstoß |
Lagerschale |
|
| |
|
|
Profilanbindung |
Profilanbindung kippen und an der entsprechenden Stelle von oben in
den Profilkopf stecken.
Sobald das Klemmblech montiert ist, kann die Profilanbindung nicht mehr beliebig verschoben werden.
Die Lagerschale im Deckenträger und an der Profilanbindung muss dabei immer die gleiche Färbung (silbrig oder gelblich) haben. Deckenträger und Profilanbindung mit unterschiedlich gefärbten Lagerschalen dürfen nicht gemeinsam eingebaut werden.
Die Profilanbindung um 90 Grad drehen.
|
Klemmbleche |
|
|
| |

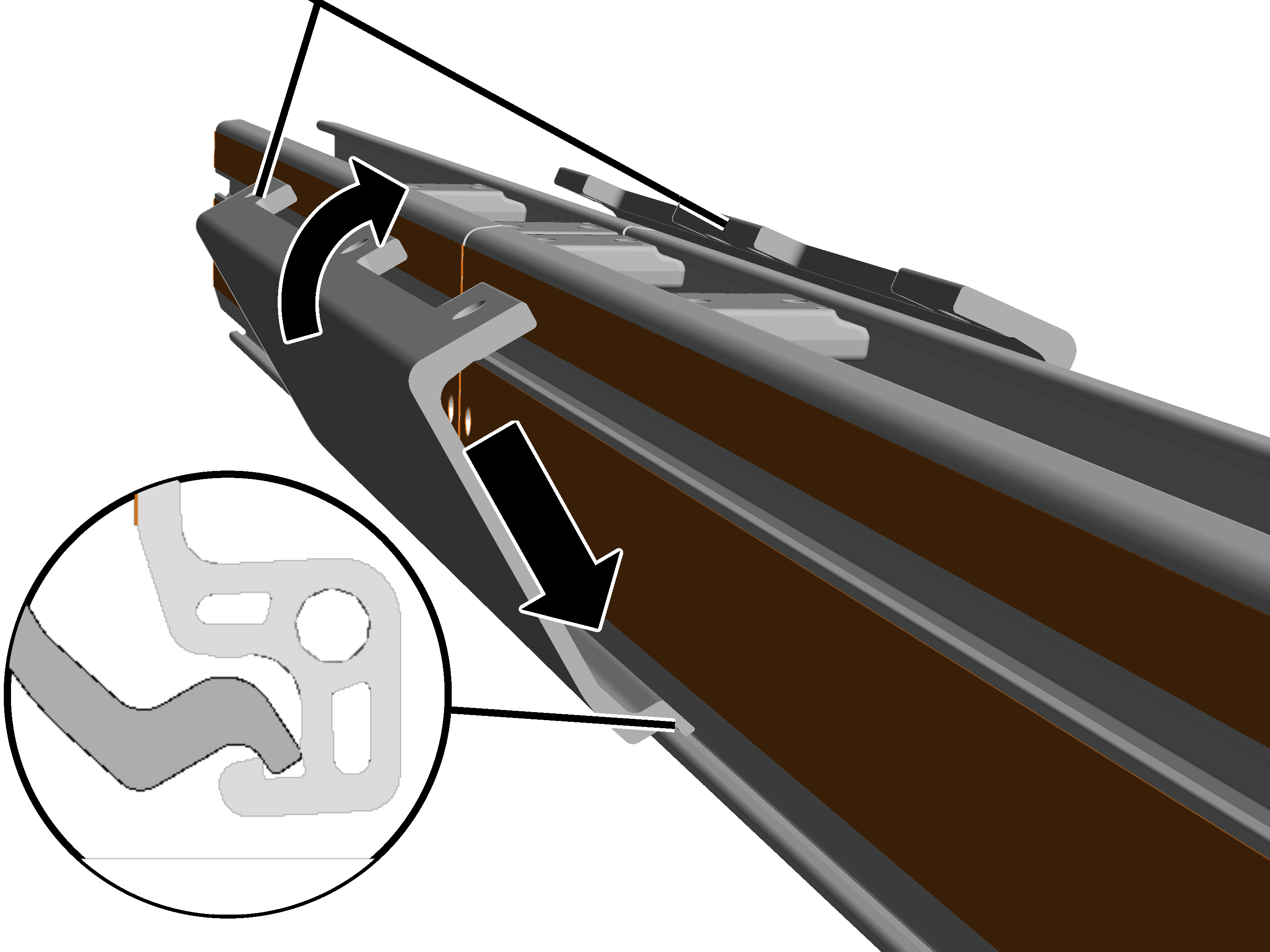

Klemmblech leicht kippen und unten in das Profilschienen-Stück
stecken.
Dabei unten die Klemmbleche hinter die Kante am Profilschienen-Stück stecken.
Klemmblech so verschieben, dass es genau mittig zwischen den beiden
Profilschienen-Stücken steht.
Klemmblech oben zusammendrücken.
● Unten drückt sich das Klemmblech von innen gegen die Kante am Profilschienen-Stück.
Dieser Arbeitsschritt gilt nur, wenn eine Kranbahnaufhängung im Bereich des Profilstoßes vorgesehen ist.

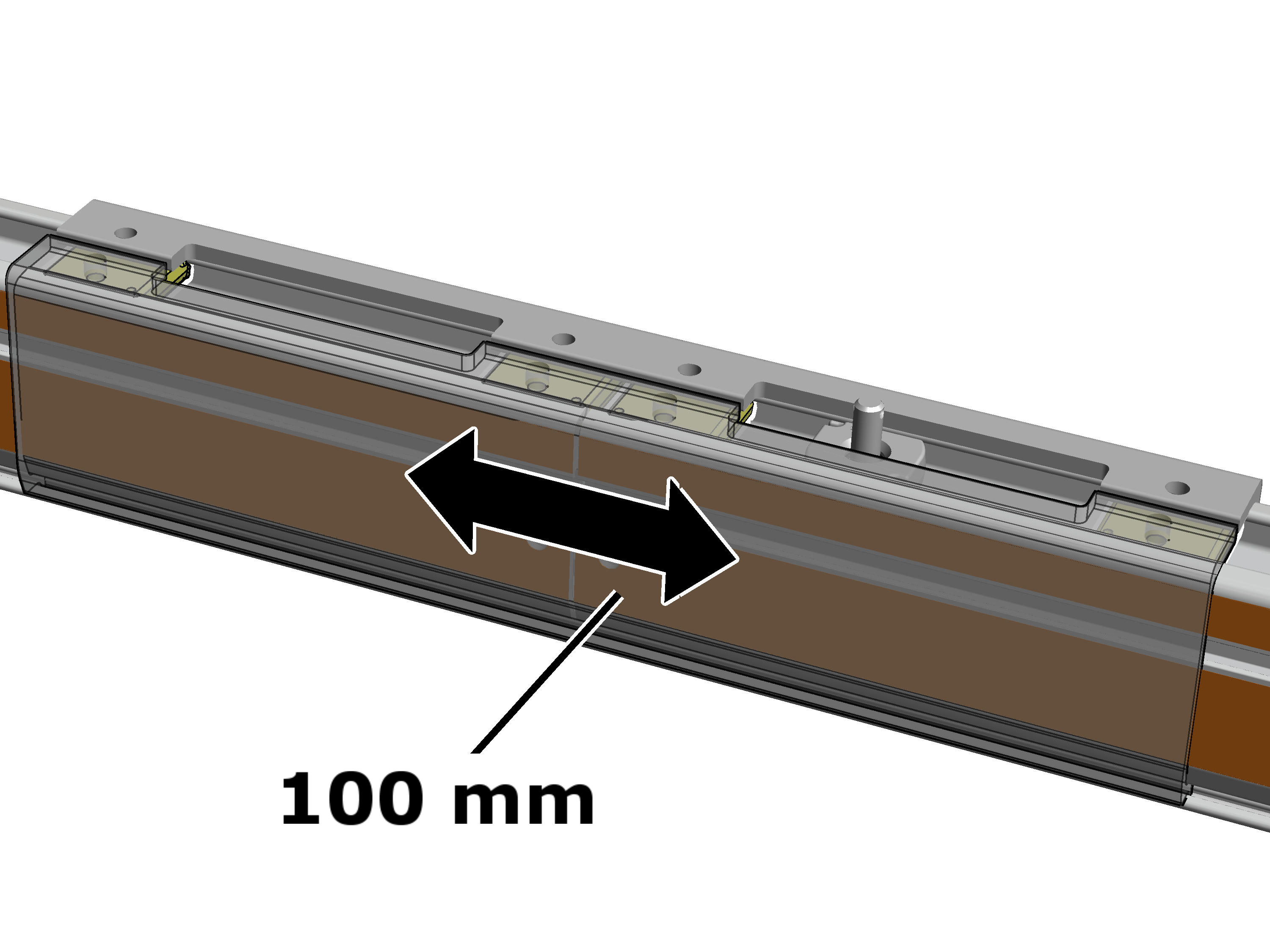

Nur bei Kranbahnaufhängung im Bereich eines Klemmblechs: Die Klemmbleche müssen nicht genau mittig an den Profilstoß gesteckt werden. Die Klemmbleche dürfen bis zu 100 mm nach links oder rechts verschoben werden, damit die Profilanbindung für die Kranbahnaufhängung genau an der gewünschten Stelle steht.
Hinweis:
Bei einem Profilstoß ohne Kranbahnaufhängung müssen die Klemmbleche genau mittig montiert werden!
|
|
Nur bei Kranbahnaufhängung im Bereich eines Klemmblechs: Die
Klemmbleche können bis zu 100 mm verschoben werden.
Dieser Arbeitsschritt gilt nur, wenn eine HB-Profilschiene als Bogenstück vorgesehen ist.
|
Klemmblech |
|
|
| |
|
|
Bogenstück |
Das kurze Klemmblech am Bogenstück so schieben, dass es genau mittig
steht. Es darf nicht seitlich verschoben werden.
Nochmals den Abstand der Profilschienen-Stücke prüfen.
Die Profilschienen-Stücke können direkt bündig aneinander liegen. Sie dürfen einen Abstand von maximal 2 mm zueinander haben.
|

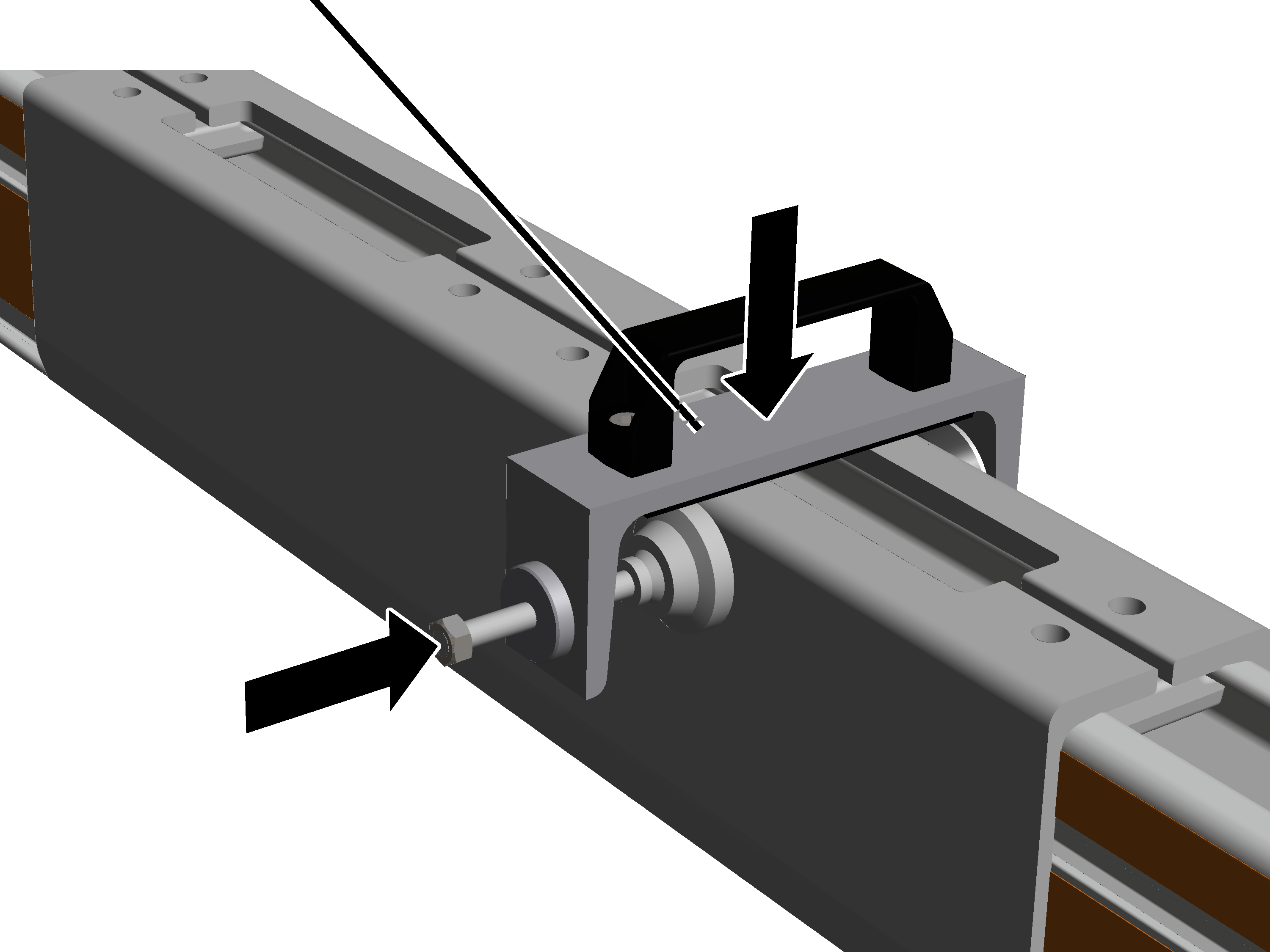

Montagewerkzeug |
|
|
| |
Klemmbleche so weit zusammendrücken, dass das Montagewerkzeug
aufgesetzt werden kann.
Montagewerkzeug auf die Klemmbleche setzen.
Das Montagewerkzeug ist beim ABUS-Service erhältlich. AN 316469.
Alternativ kann eine Schraubzwinge mit geeigneter Unterlage (z.B. Gummimatte) verwendet werden.
Montagewerkzeug zusammenschrauben, bis die Klemmbleche an den Seiten
deutlich hörbar einrasten.
Die Klemmbleche müssen auf beiden Seiten und an beiden Profilschienen-Stücken deutlich hörbar einrasten.
Falls nötig: Mit dem Montagewerkzeug die Klemmbleche auch am anderen Ende zusammendrücken, bis sie deutlich hörbar einrasten.
An allen vier Kopfmuttern:
|
Rippschraube M12x50 |
Blech |
|
| |
|
|
Kopfmutter |

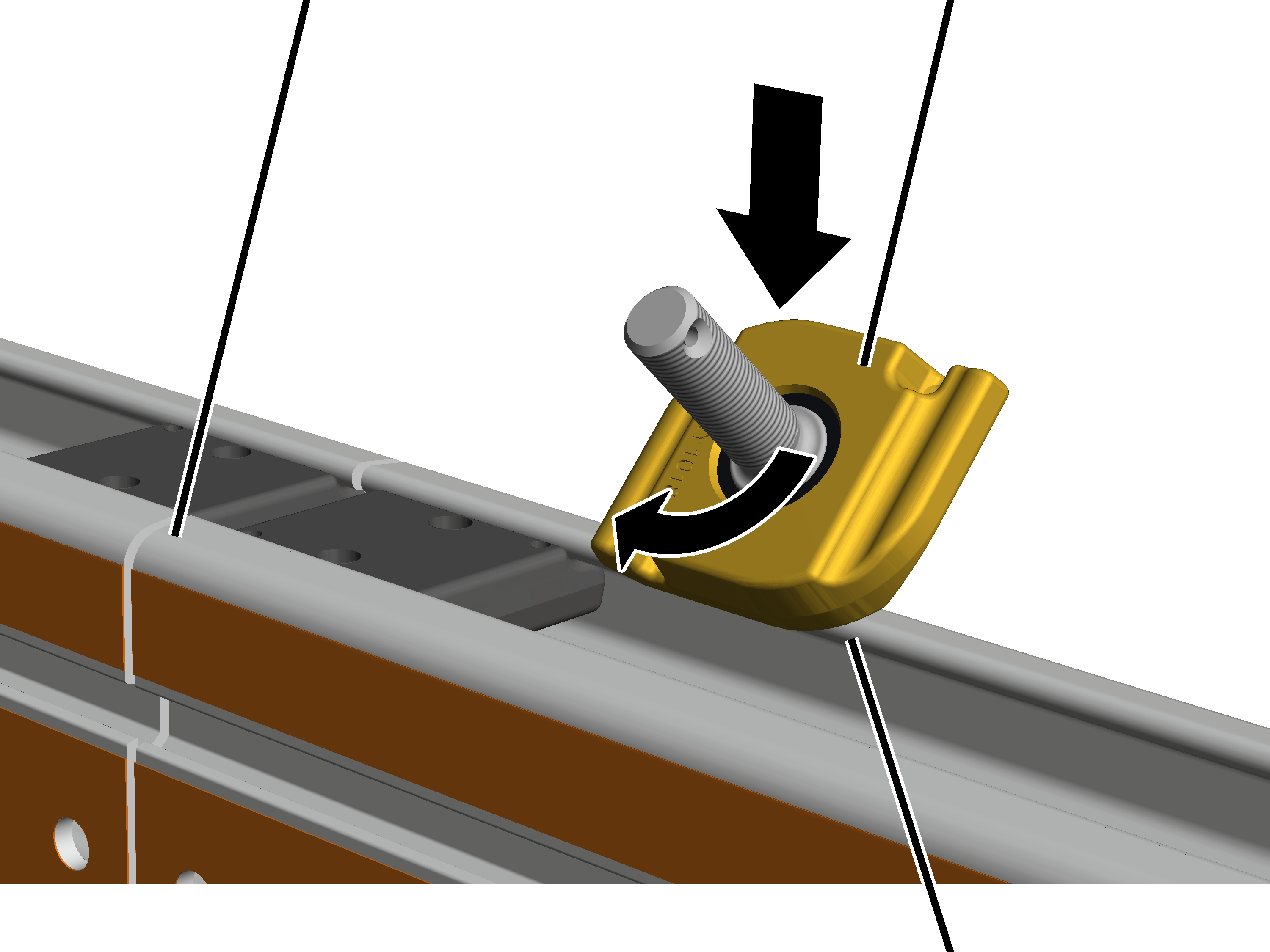

Kopfmutter verschieben, bis sie genau unter der Lasche des
Klemmblechs steht.

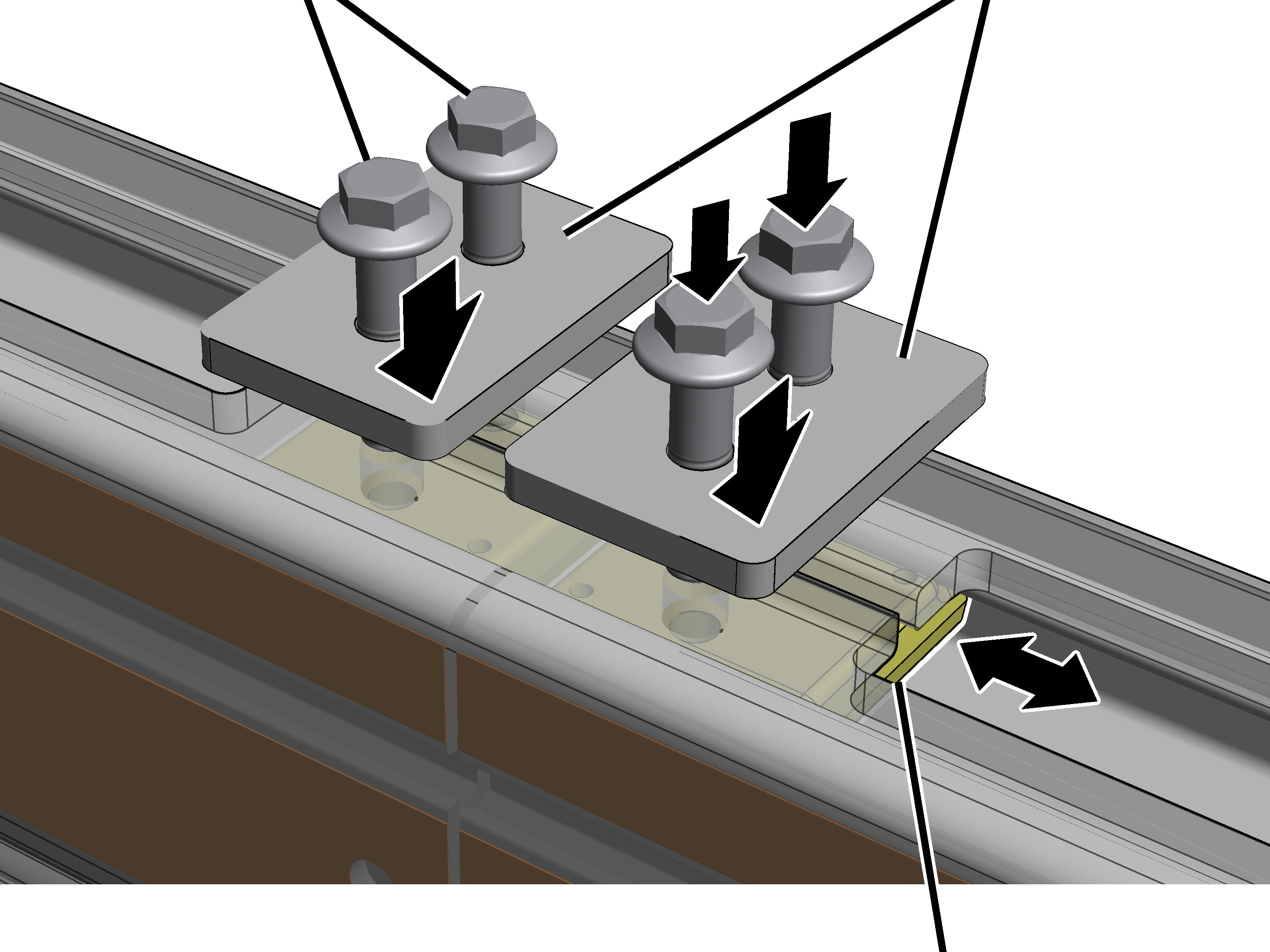

Blech auf die Bohrungen im Klemmblech legen.
Rippschrauben M12x50 (2x je Profilhalterung) durch das Blech und das
Klemmblech stecken und in die Kopfmutter schrauben.
Rippschrauben festschrauben. 130 Nm.
