Profilanschlüsse für Kranbahnaufhängung M16 montieren

Aus den Planungsunterlagen ablesen, an welchen Stellen Profilanschlüsse vorgesehen sind. Die angegebenen Maße, Positionen und Abstände genau einhalten.

Nur bei Kranbahnaufhängung an einem freien Profilschienen-Stück

Dieser Arbeitsschritt gilt nur, wenn eine Kranbahnaufhängung im freien Verlauf der HB-Profilschiene vorgesehen ist. Dies ist der häufigste Fall.

Baugröße

Die Bilder zeigen einen Profilanschluss mit kurzer Spannmutter (Kurzaufhängung XS und S). Die Montage eines Profilanschlusses mit langer Spannmutter (Kurzaufhängung M und L, Normalaufhängung) unterscheidet sich nicht davon.

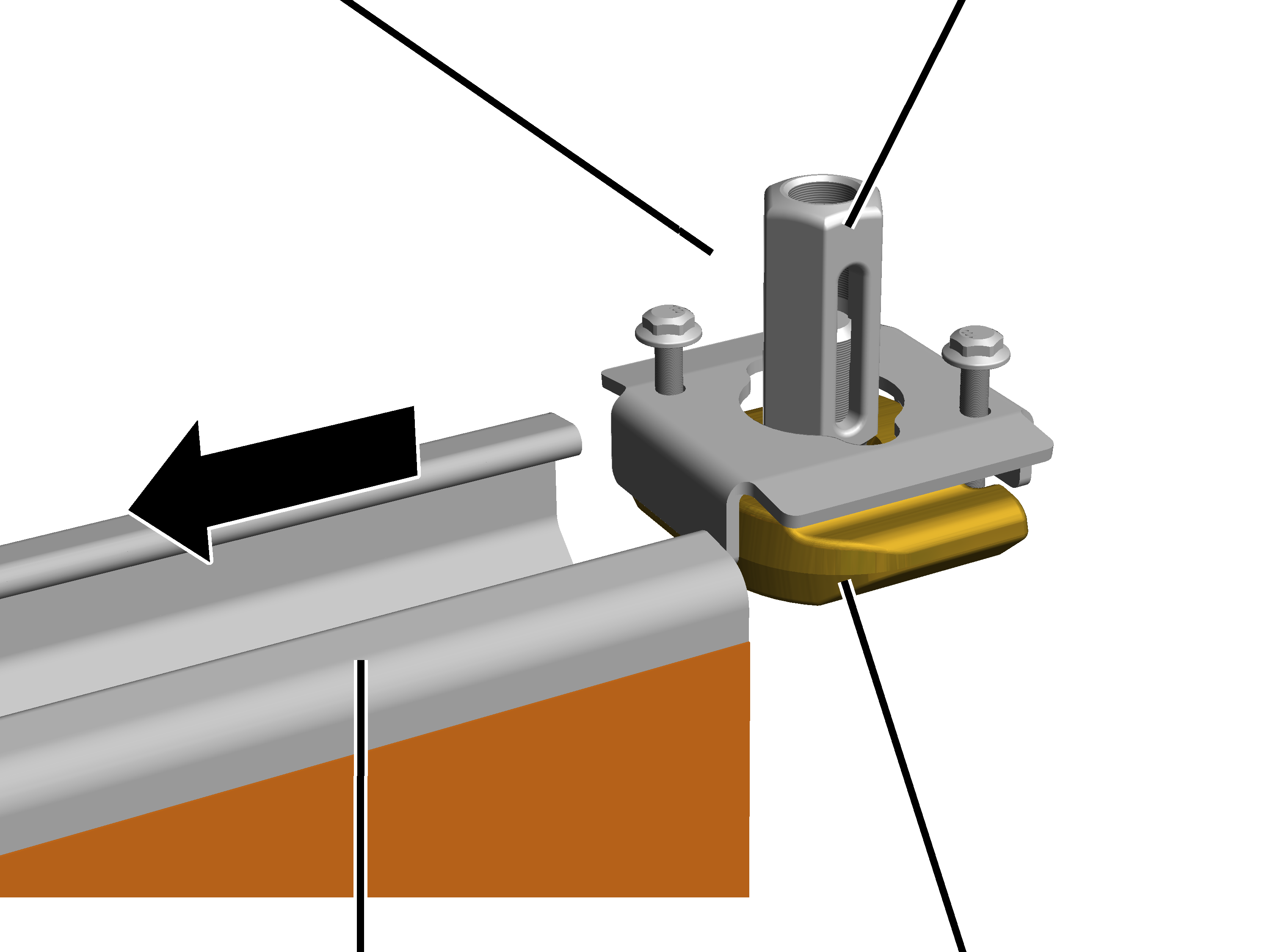

Profilanschluss	Spannmutter

Profilkopf	Lagerschale

Profilanschlüsse in den Profilkopf schieben, aufteilen und bis zu den Stellen schieben, die in den Planungsunterlagen angegeben sind.

Die Lagerschale im Deckenträger und an der Profilanbindung muss dabei immer die gleiche Färbung (silbrig oder gelblich) haben. Deckenträger und Profilanbindung mit unterschiedlich gefärbten Lagerschalen dürfen nicht gemeinsam eingebaut werden.

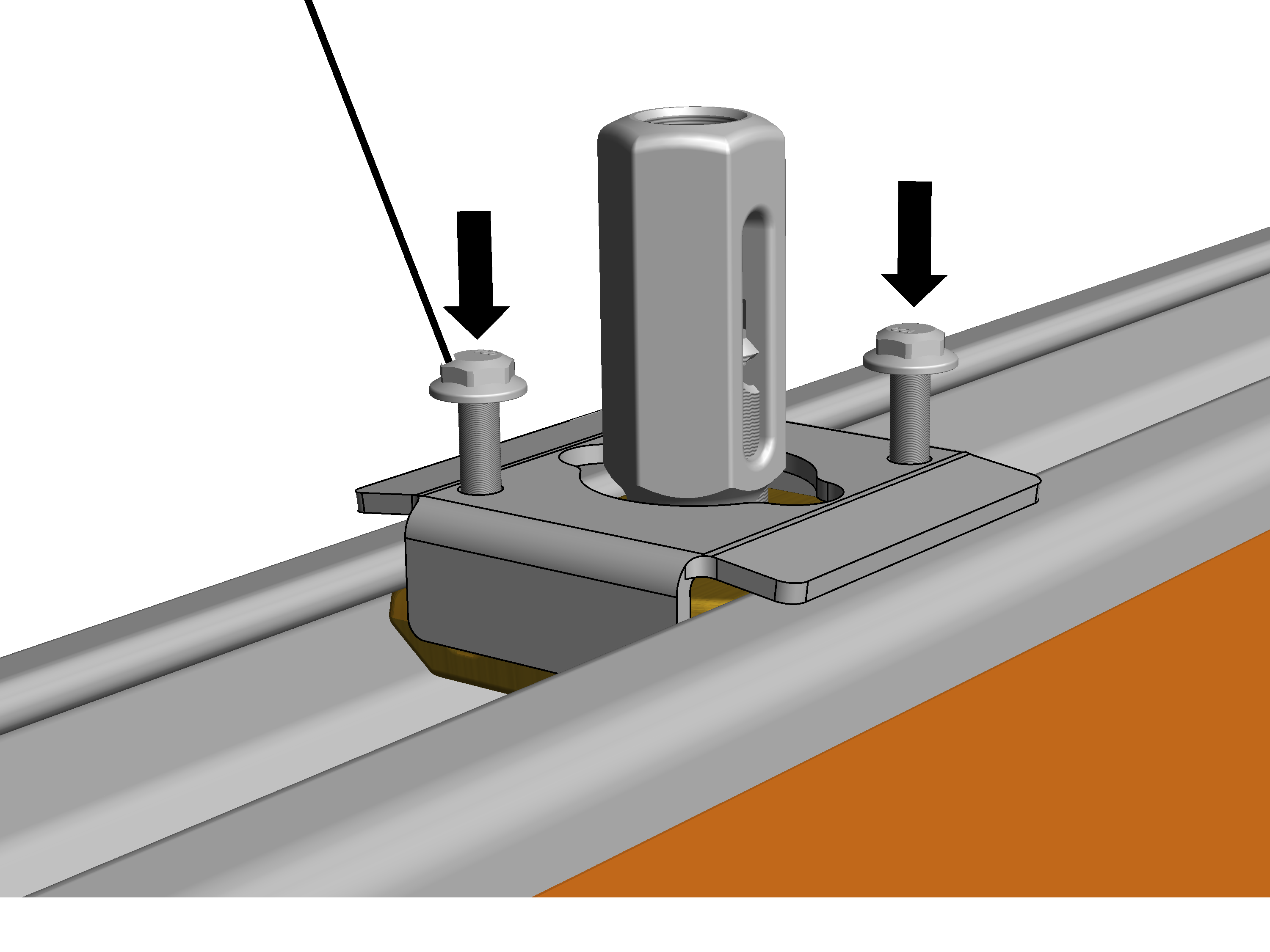

Rippschraube M6x40

Rippschrauben M6x40 (2x) zwei bis drei Umdrehungen einschrauben. Noch nicht festschrauben.

Nur bei Kranbahnaufhängung im Bereich eines Klemmblechs

Dieser Arbeitsschritt gilt nur, wenn eine Kranbahnaufhängung im Bereich des Profilstoßes vorgesehen ist.

Baugröße

Die Bilder zeigen die Montage einer Kranbahnaufhängung an einem Klemmblech an einer HB-Profilschiene aus Stahl. Die Montage an einer HB-Profilschiene aus Aluminium unterscheidet sich nicht wesentlich davon.

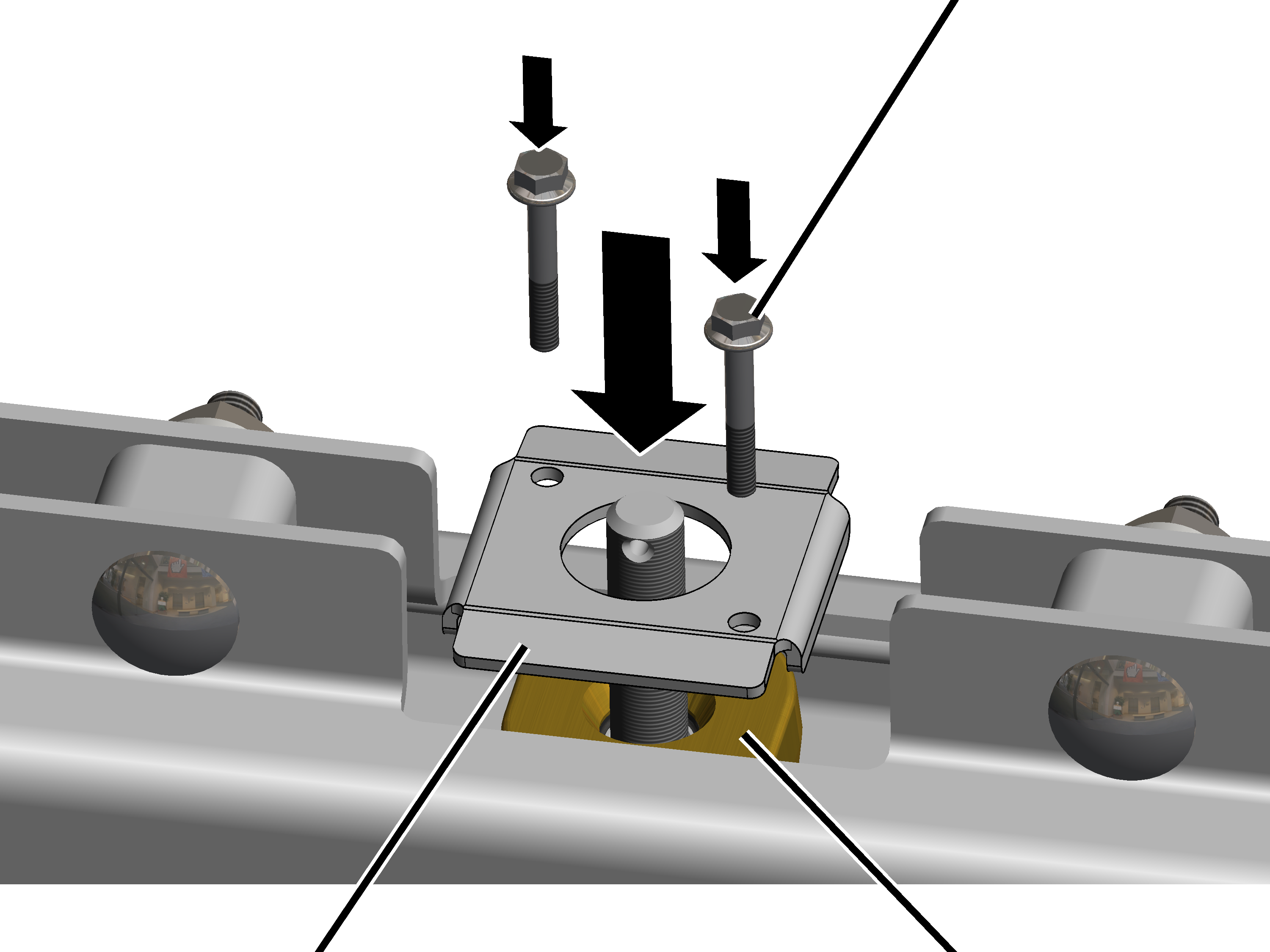

	Rippschrauben M6x40

Haltekappe		Profilanbindung

Haltekappe auf die Profilanbindung stecken.

Rippschrauben M6x40 (2x) durch die Haltekappe stecken und zwei bis drei Umdrehungen einschrauben. Noch nicht festschrauben.

Nur bei Normalaufhängung

Damit der Profilanschluss später einfach an der Kranbahnaufhängung montiert werden kann, müssen nun die Spannmuttern gelöst werden.

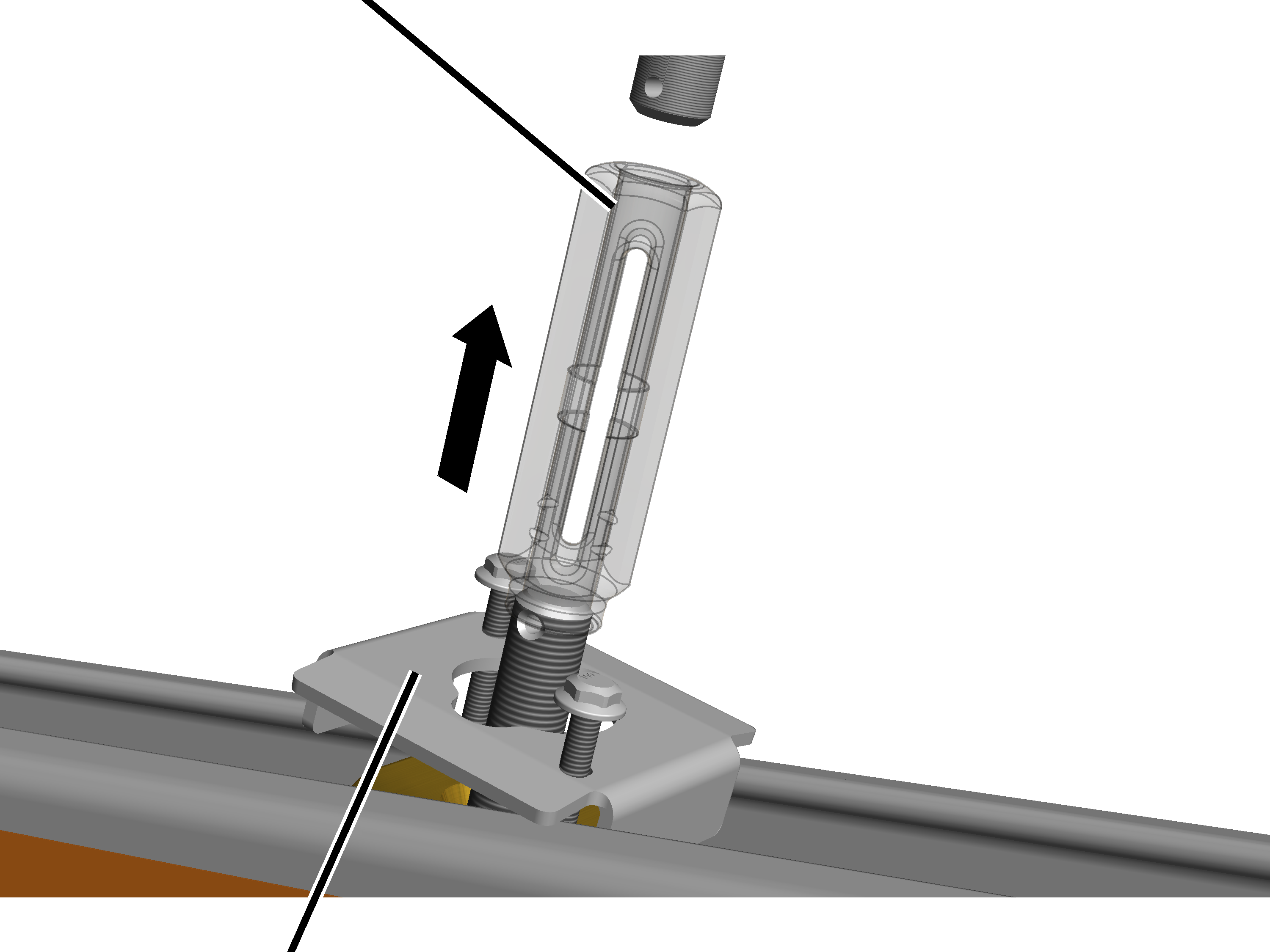

Spannmutter

Profilanschluss

Spannmutter fast vollständig von der Gewindestange des Profilanschlusses abschrauben.

Spannmutter etwa ein bis zwei Gewindegänge auf dem Profilanschluss aufgeschraubt lassen.

Die Kerbe an der langen Spannmutter muss in Kombination mit der Normalaufhängung nicht beachtet werden.

Rippschrauben M6x40 (2x) noch nicht festschrauben.

Nur bei Kurzaufhängung XS und S

Damit der Profilanschluss später einfach an der Kranbahnaufhängung montiert werden kann, müssen nun die Spannmuttern gelöst werden.

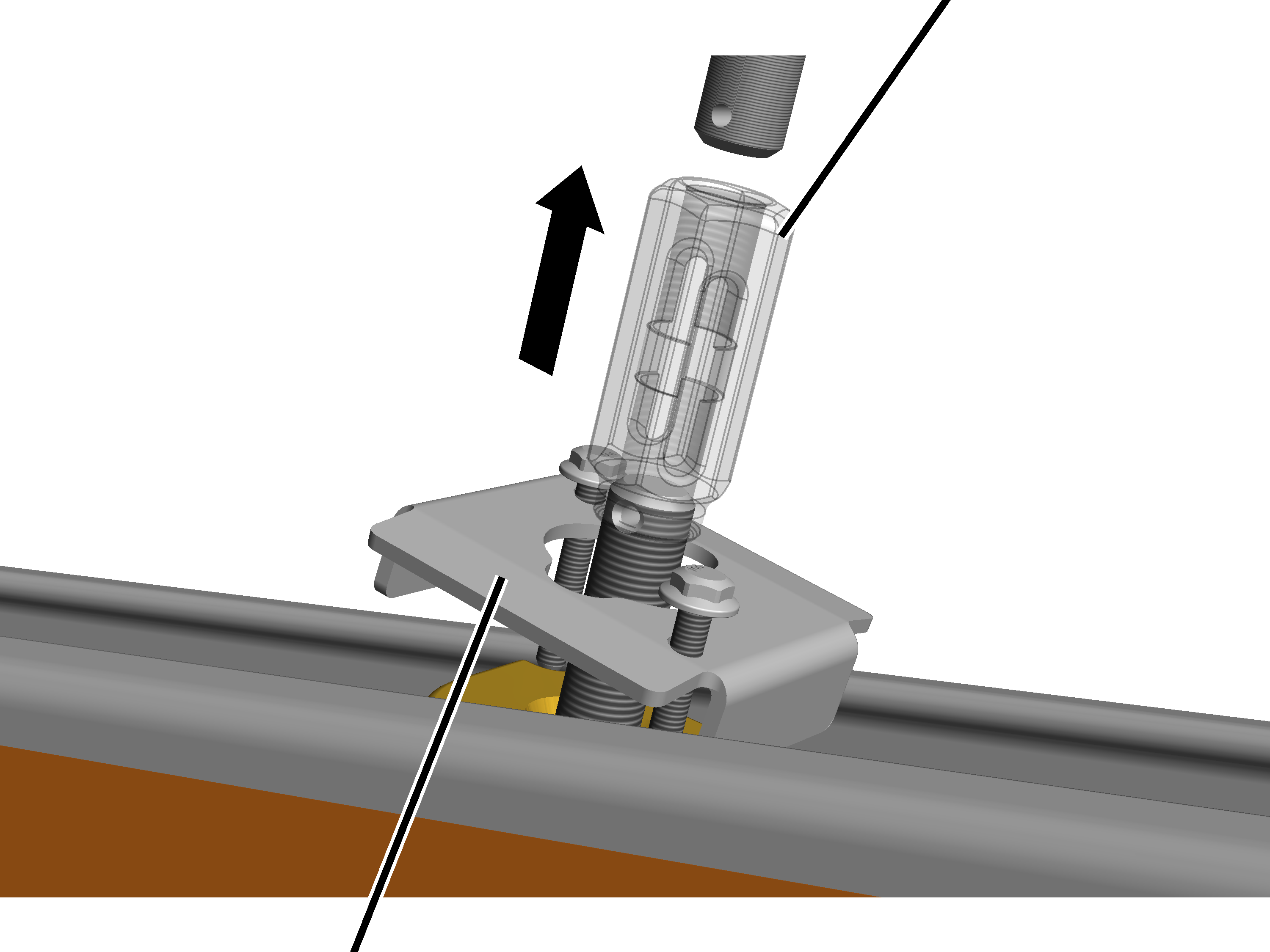

	Spannmutter

Profilanschluss

Spannmutter fast vollständig von der Gewindestange des Profilanschlusses abschrauben.

Spannmutter etwa ein bis zwei Gewindegänge auf dem Profilanschluss aufgeschraubt lassen.

Rippschrauben M6x40 (2x) noch nicht festschrauben.

Nur bei Kurzaufhängung M und L

Damit der Profilanschluss später einfach an der Kranbahnaufhängung montiert werden kann, müssen nun die Spannmuttern gelöst werden.

Die lange Spannmutter darf nicht zu weit von der Gewindestange des Profilanschlusses abgeschraubt werden.

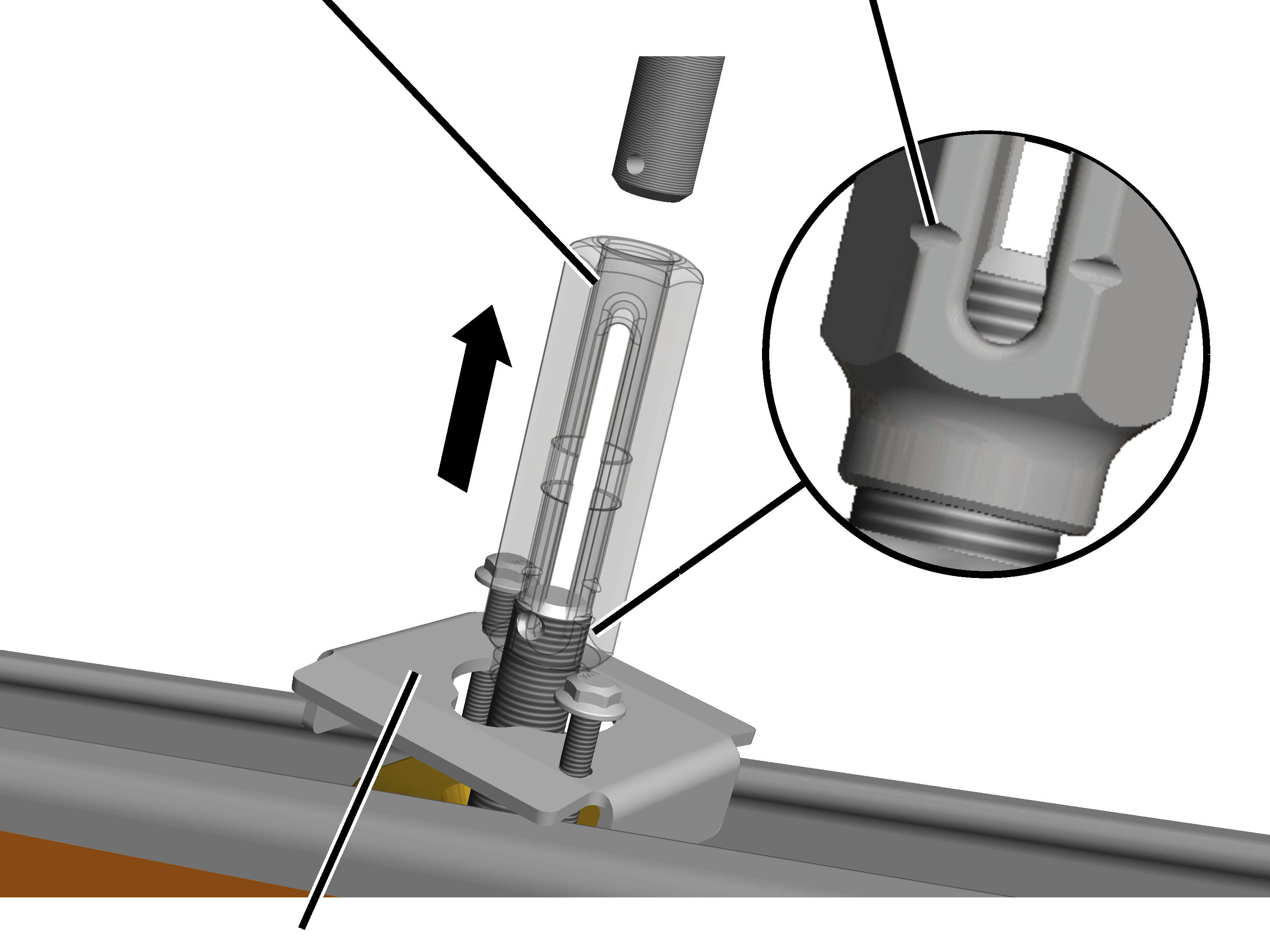

Spannmutter	Kerbe

Profilanschluss

Lange Spannmutter bis zur Kerbe auf die Gewindestange des Profilanschlusses schrauben.
