Kranbahnaufhängung M16: Schrägversteifung montieren

An die montierten Deckenträger für den senkrechten Laststrang werden nun Gewindestangen montiert, an denen später die Kranbahn aufgehängt wird.

Verweis

In diesem Produkthandbuch wird die Montage einer Kranbahnaufhängung M16 beschrieben. Zur Montage einer Kranbahnaufhängung M20 siehe Produkthandbuch „Produkthandbuch Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“.

An die zusätzlichen Deckenträger für die Versteifung werden die Einzelteile der Versteifung montiert und diese dann mit dem senkrechten Laststrang verbunden.

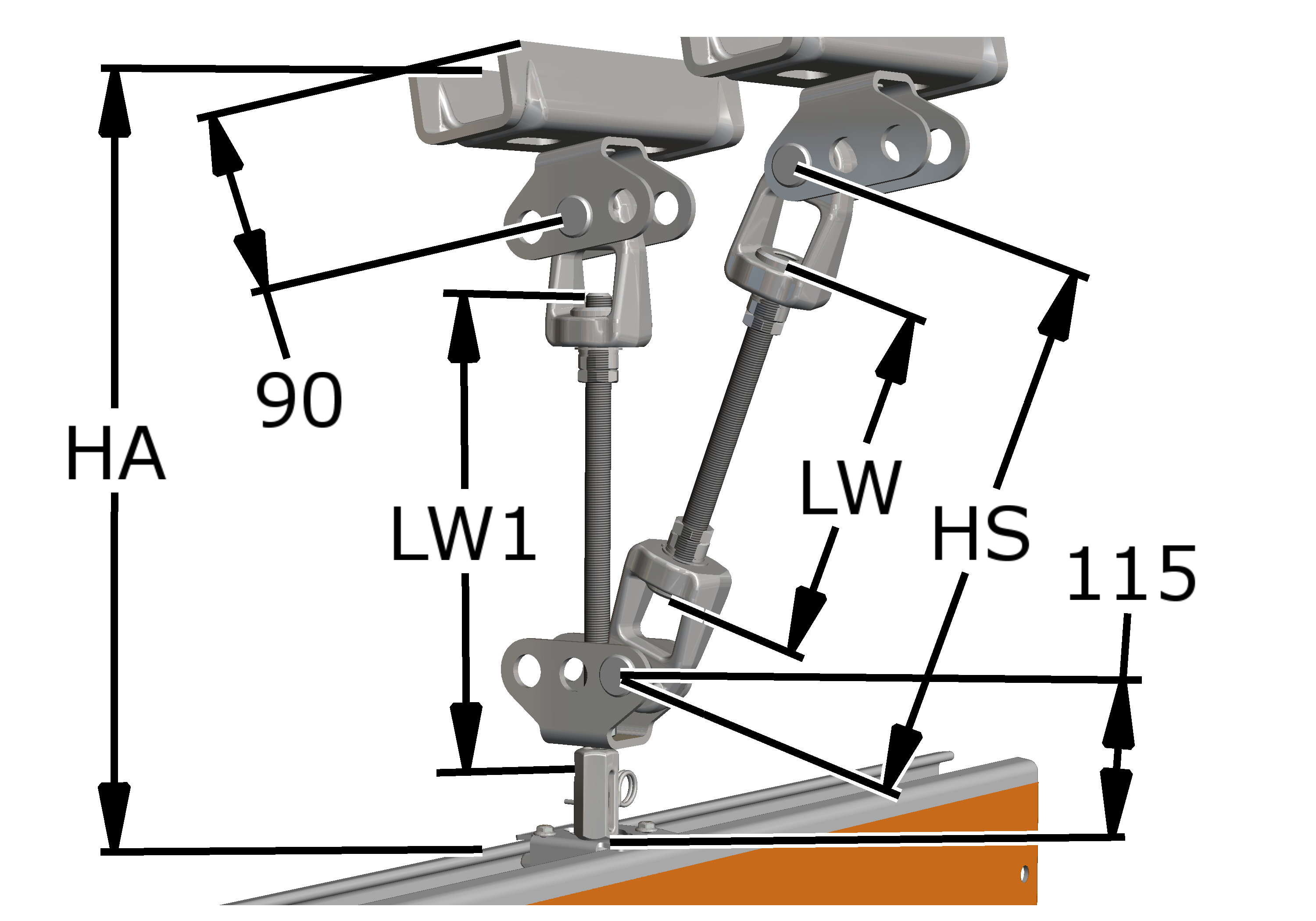

Übersicht:

Baugröße	HA	HS
HB110	HA = 185 + LW1 ± 25	HS = 80 + LW ± 30
HB150	HA = 185 + LW1 ± 25	HS = 80 + LW ± 30
HB190	HA = 185 + LW1 ± 25	HS = 80 + LW ± 30
HB240	HA = 185 + LW1 ± 25	HS = 80 + LW ± 30

Mindestlänge der Gewindestange am senkrechten Laststrang (LW1) ist 300 mm

Senkrechten Laststrang montieren

Am oberen Ende der Gewindestange:

Spanngelenk	Spannmutter

Gewindestange	Sechskantmutter

Sechskantmutter M16x1,5 (2x) auf die gekürzte oder verlängerte Gewindestange schrauben.

Gewindestange so weit in die Spannmutter einschrauben, bis die Gewindestange innen bündig (siehe Vergrößerung auf dem Bild) mit der Spannmutter abschließt

Mit Sechskantmutter kontern.

Am Deckenträger:

SL-Sicherung	Gelenkträger

Spanngelenk	Bolzen

Spanngelenk zwischen den Gelenkträger am Deckenträger stecken.

Bolzen durch Gelenkträger und Spanngelenk stecken.

Bolzen mit SL-Sicherung sichern.

Gelenkträger und Spannmutter am senkrechten Laststrang montieren

Am unteren Ende der Gewindestangen wird nun ein Gelenkträger montiert. Hier wird später der senkrechte Laststrang mit der Versteifung verbunden.

Am unteren Ende der Gewindestange:

Sechskantmuttern	Gewindestange

Gelenkträger

Sechskantmutter M16x1,5 (2x) etwa 40 mm auf die Gewindestange schrauben.

Gelenkträger auf die Gewindestange stecken.

Versteifung montieren

Nun wird der Deckenträger der Versteifung mit dem zuvor montierten Gelenkträger des senkrechten Laststrangs verbunden.

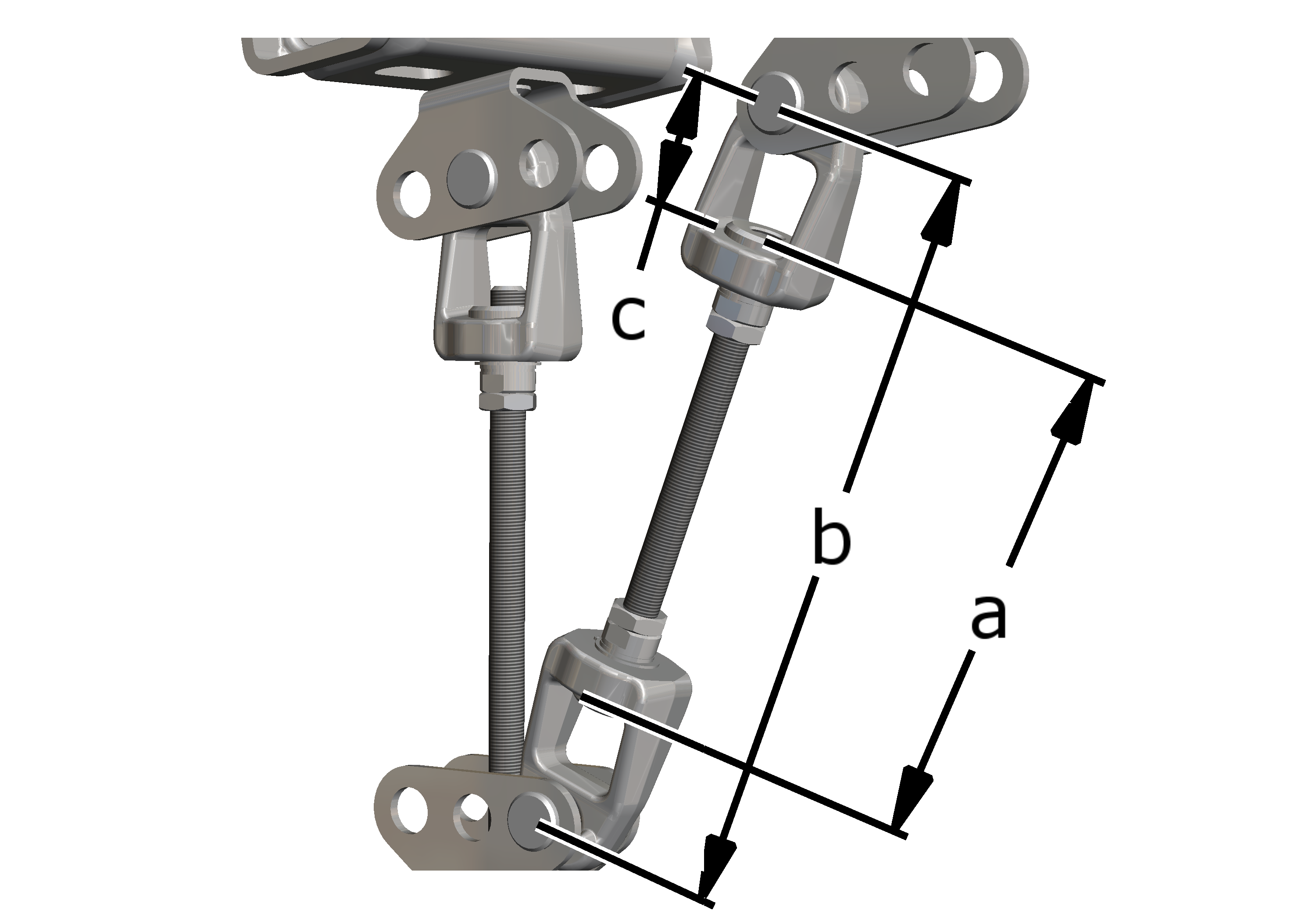

Länge der Gewindestange (a) für die Versteifung ermitteln.

Dazu den Abstand der beiden Löcher (b) zwischen den Gelenkträgern messen und zweimal die innere Länge des Spanngelenks (c = 2x 56 mm) abziehen.

Gewindestangen für die Versteifung auf das ermittelte Maß kürzen.

An beiden Enden der Gewindestange:

Gewindestange	Spannmutter

Spanngelenk	Sechskantmutter

Sechskantmutter M16x1,5 (2x) auf die gekürzte oder verlängerte Gewindestange schrauben.

Gewindestange so weit in die Spannmutter (2x) einschrauben, bis die Gewindestange innen bündig (siehe Vergrößerung auf dem Bild) mit der Spannmutter abschließt.

Mit Sechskantmutter kontern.

Versteifung befestigen

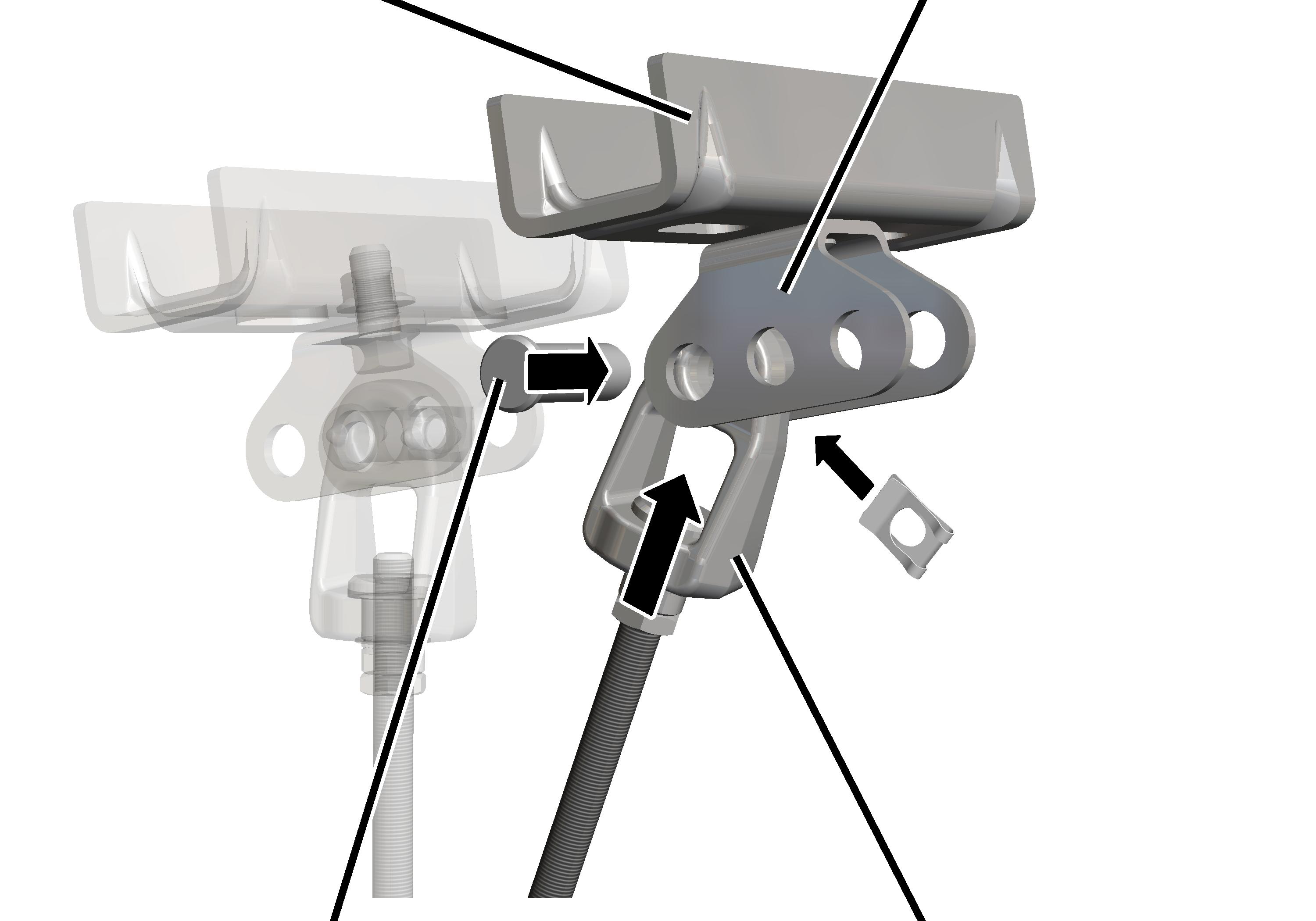

Am Deckenträger:

Deckenträger der Versteifung	Gelenkträger

Bolzen	Spanngelenk

Spanngelenk zwischen den Gelenkträger am Deckenträger der Versteifung stecken. Das Loch verwenden, das in Richtung des senkrechten Laststrangs zeigt.

Bolzen durch Gelenkträger und Spanngelenk stecken.

Bolzen mit SL-Sicherung sichern.

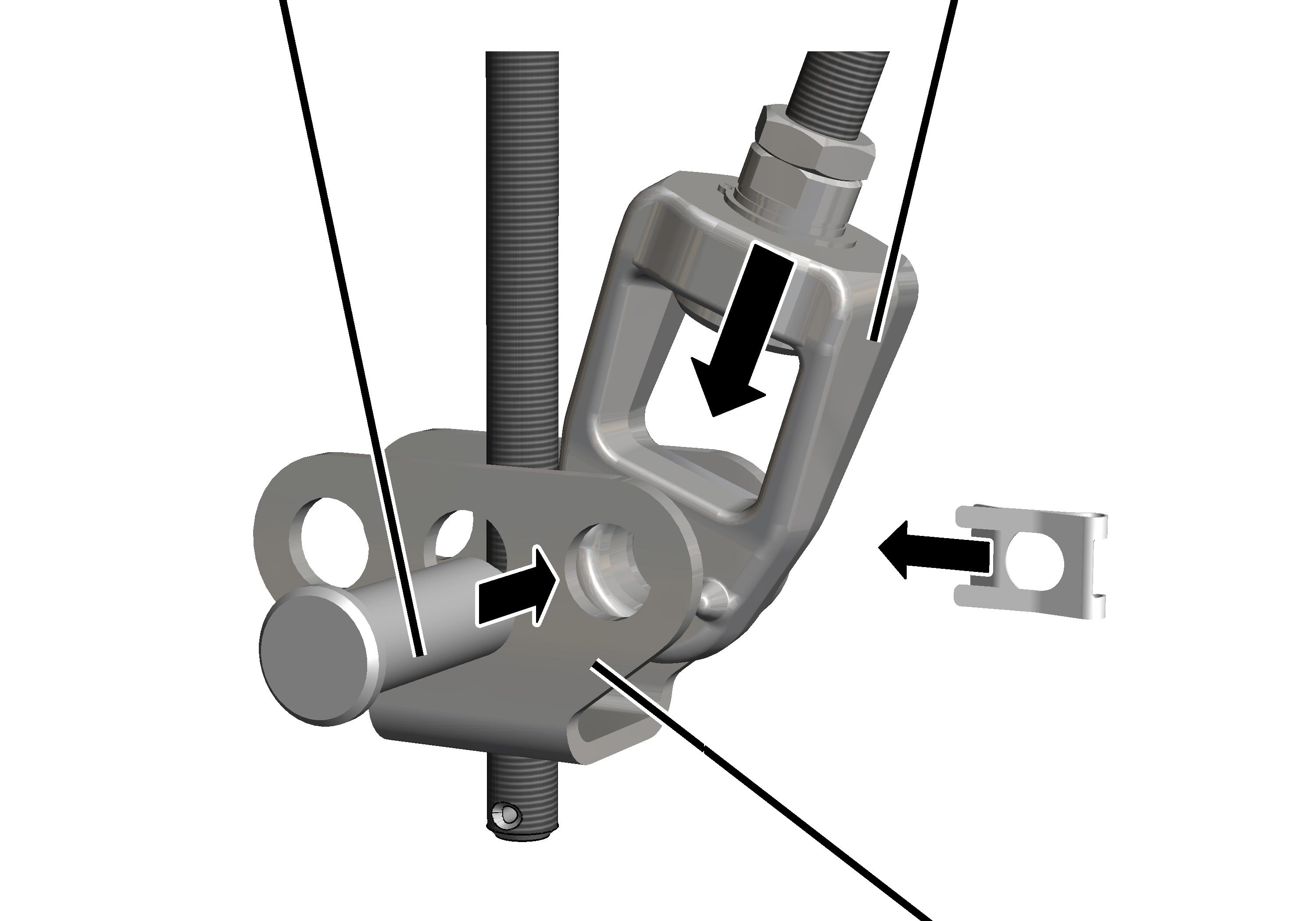

Am unteren Ende der Versteifung:

Bolzen	Spanngelenk

	Gelenkträger

Spanngelenk zwischen den Gelenkträger am senkrechten Laststrang stecken. Das Loch verwenden, das in Richtung der Versteifung zeigt.

Bolzen durch Gelenkträger und Spanngelenk stecken.

Bolzen mit SL-Sicherung sichern.

Am unteren Ende der Gewindestange wird später die HB-Kranbahn montiert.

Spiel der Schrägversteifung prüfen

Spiel der Versteifung prüfen.

Die Versteifung darf nicht lose zwischen den beiden Gelenkträgern hängen und wackeln. Sie muss fest an den Gelenkträgern sitzen und spielfrei sein.

Hat die Versteifung Spiel:

Spannmutter im Spanngelenk drehen und so die Gewindestange spannen, bis die Versteifung spielfrei zwischen den Gelenkträgern sitzt.
