Kranbahnaufhängung M16: Schrägaufhängung montieren

An die montierten Deckenträger mit Gelenkträger werden nun Gewindestangen montiert, an denen später die Kranbahn aufgehängt wird.

Verweis

In diesem Produkthandbuch wird die Montage einer Kranbahnaufhängung M16 beschrieben. Zur Montage einer Kranbahnaufhängung M20 siehe Produkthandbuch „Produkthandbuch Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“.

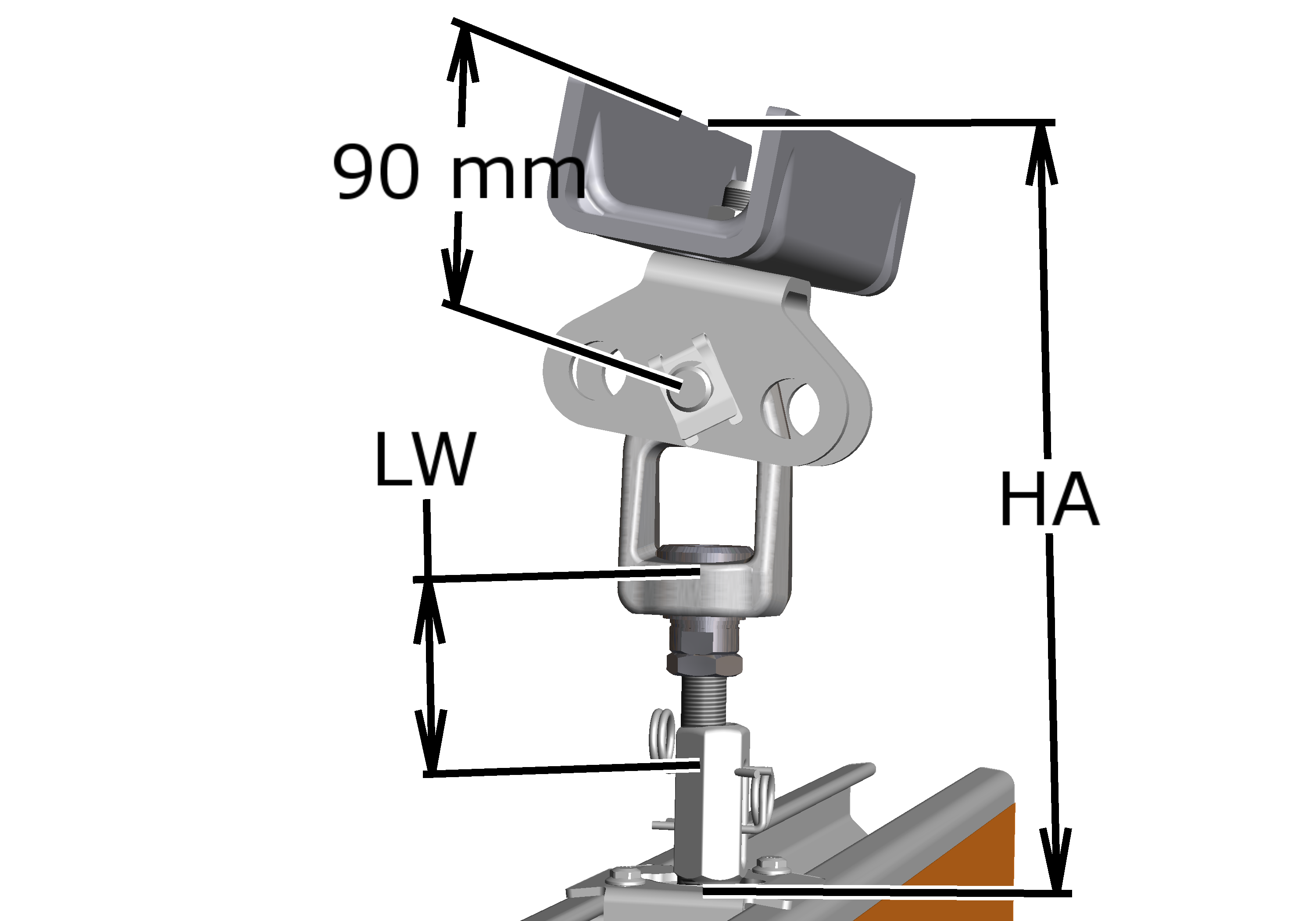

Übersicht:

Baugröße	HA bei LW 80 mm	HA bei LW ab 100 mm
HB110	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB150	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB190	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm
HB240	HA = 190 + LW ± 10 mm	HA = 190 + LW ± 20 mm

Gewindestange vorbereiten

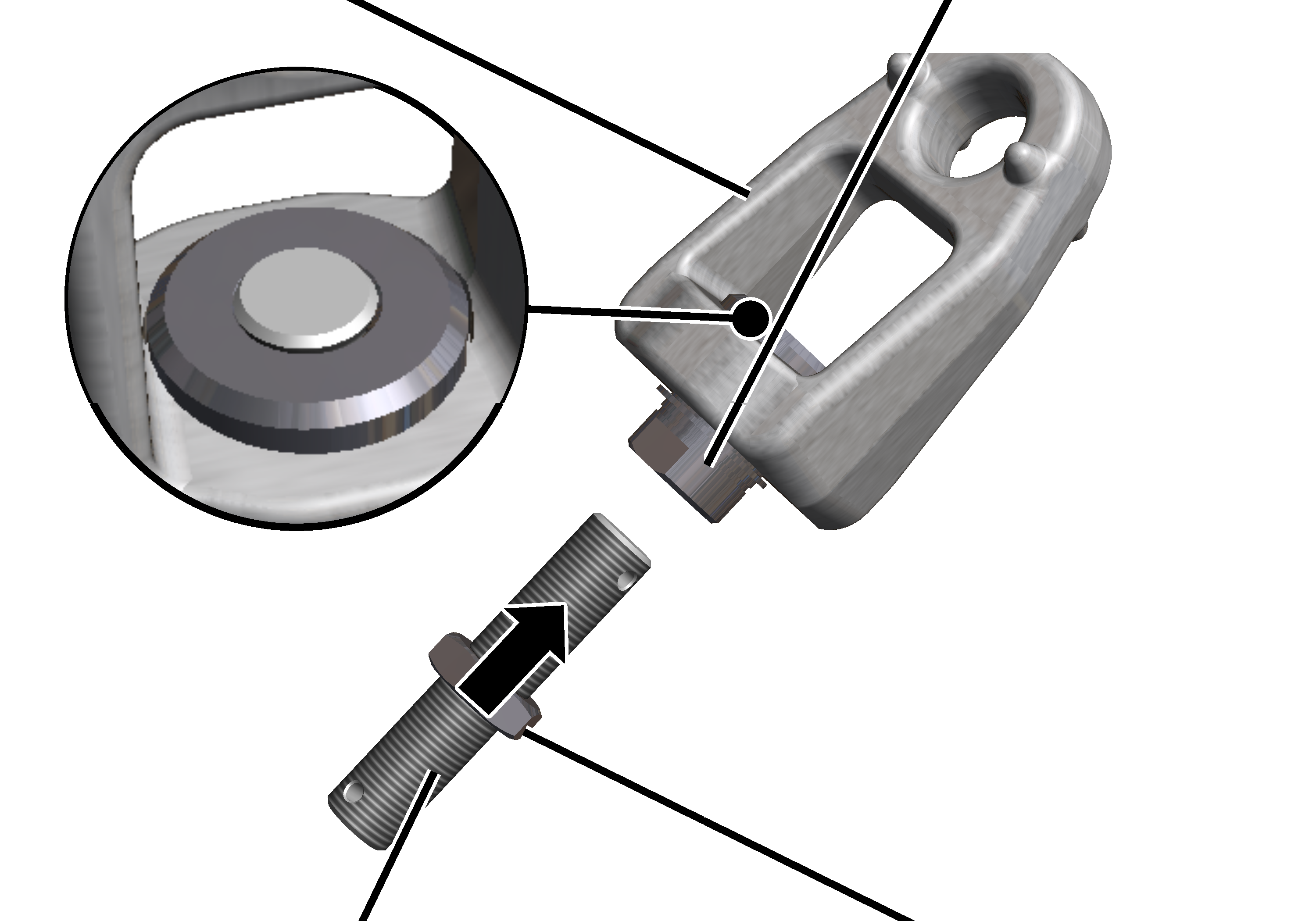

Am oberen Ende der Gewindestange:

Spanngelenk	Spannmutter

Gewindestange	Sechskantmutter

Sechskantmutter M16x1,5 (2x) auf die gekürzte oder verlängerte Gewindestange schrauben.

Gewindestange so weit in die Spannmutter einschrauben, bis die Gewindestange innen bündig (siehe Vergrößerung auf dem Bild) mit der Spannmutter abschließt

Mit Sechskantmutter kontern.

Am unteren Ende der Gewindestange wird später die HB-Kranbahn montiert.

Gewindestange befestigen

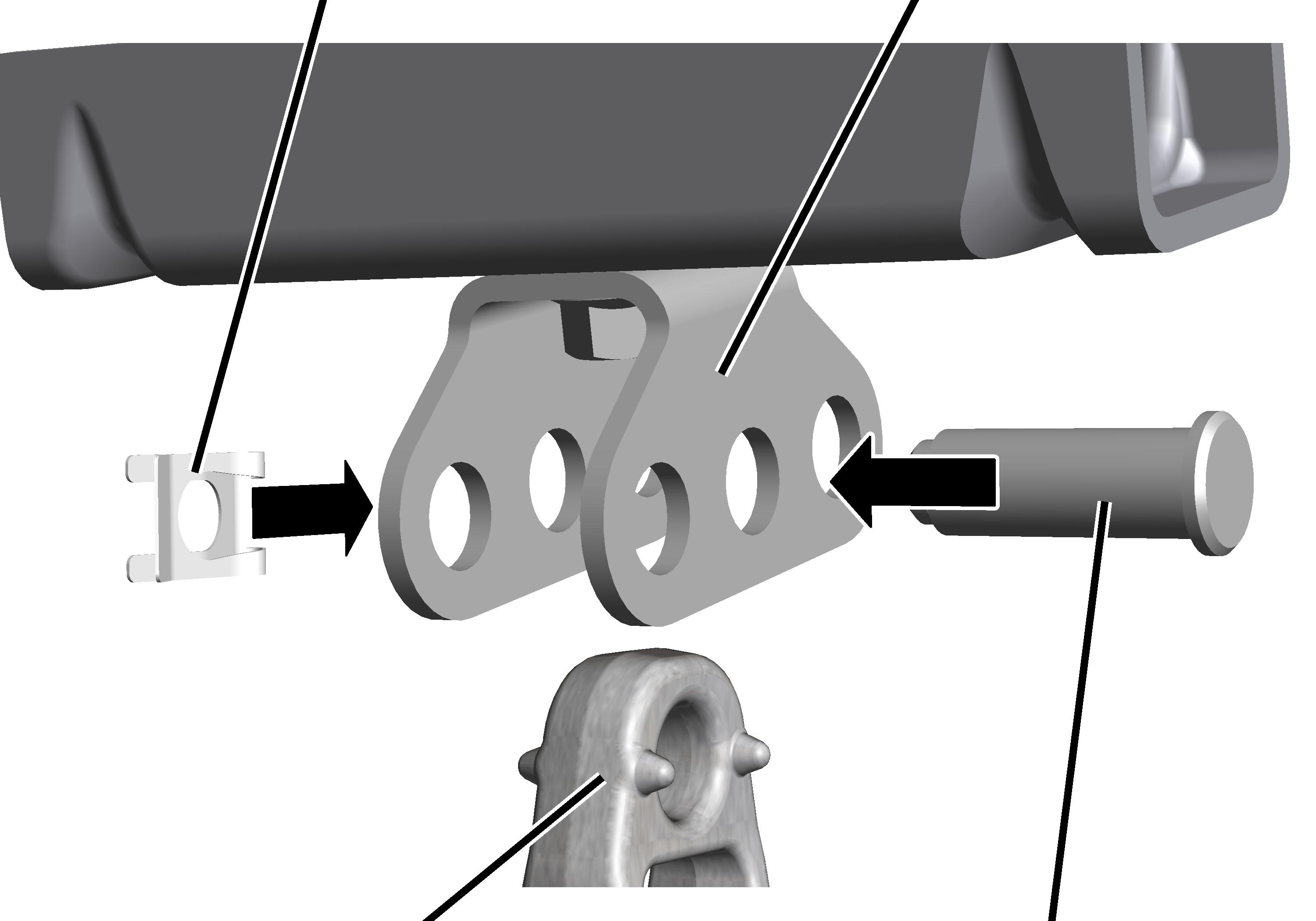

Am Deckenträger:

SL-Sicherung	Gelenkträger

Spanngelenk	Bolzen

Spanngelenk zwischen den Gelenkträger am Deckenträger stecken.

Bolzen durch Gelenkträger und Spanngelenk stecken.

Bolzen mit SL-Sicherung sichern.
