Kranbahnaufhängung M16: Kurzaufhängung montieren

An die montierten Deckenträger werden nun Spannmuttern montiert, an denen später direkt die Kranbahn aufgehängt wird.

Verweis

In diesem Produkthandbuch wird die Montage einer Kranbahnaufhängung M16 beschrieben. Zur Montage einer Kranbahnaufhängung M20 siehe Produkthandbuch „Produkthandbuch Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“.

Mit der Kurzaufhängung können besonders kurze Abstände zwischen Deckenträger und Kranbahn erreicht werden.

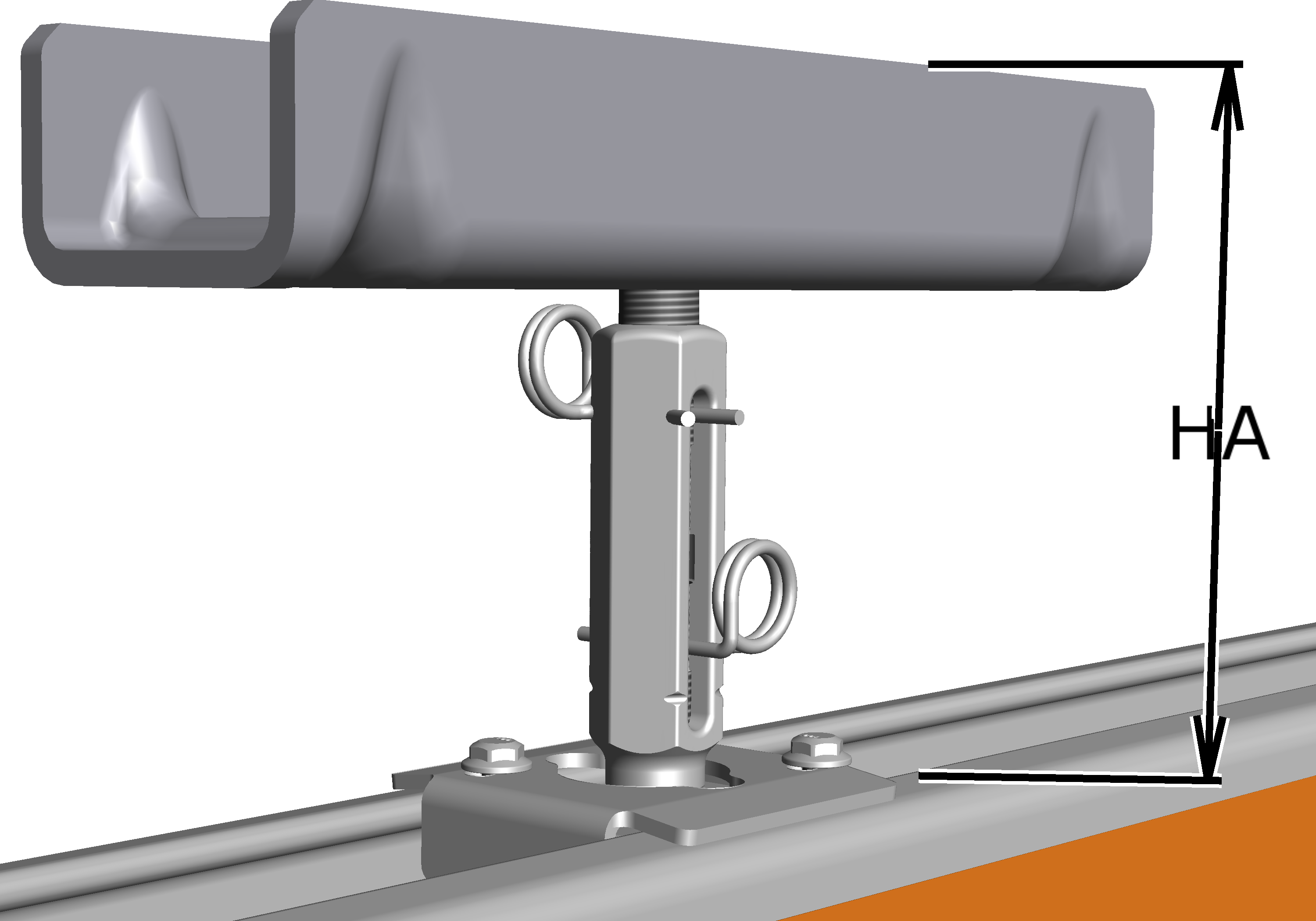

Übersicht Kurzaufhängung XS und S:

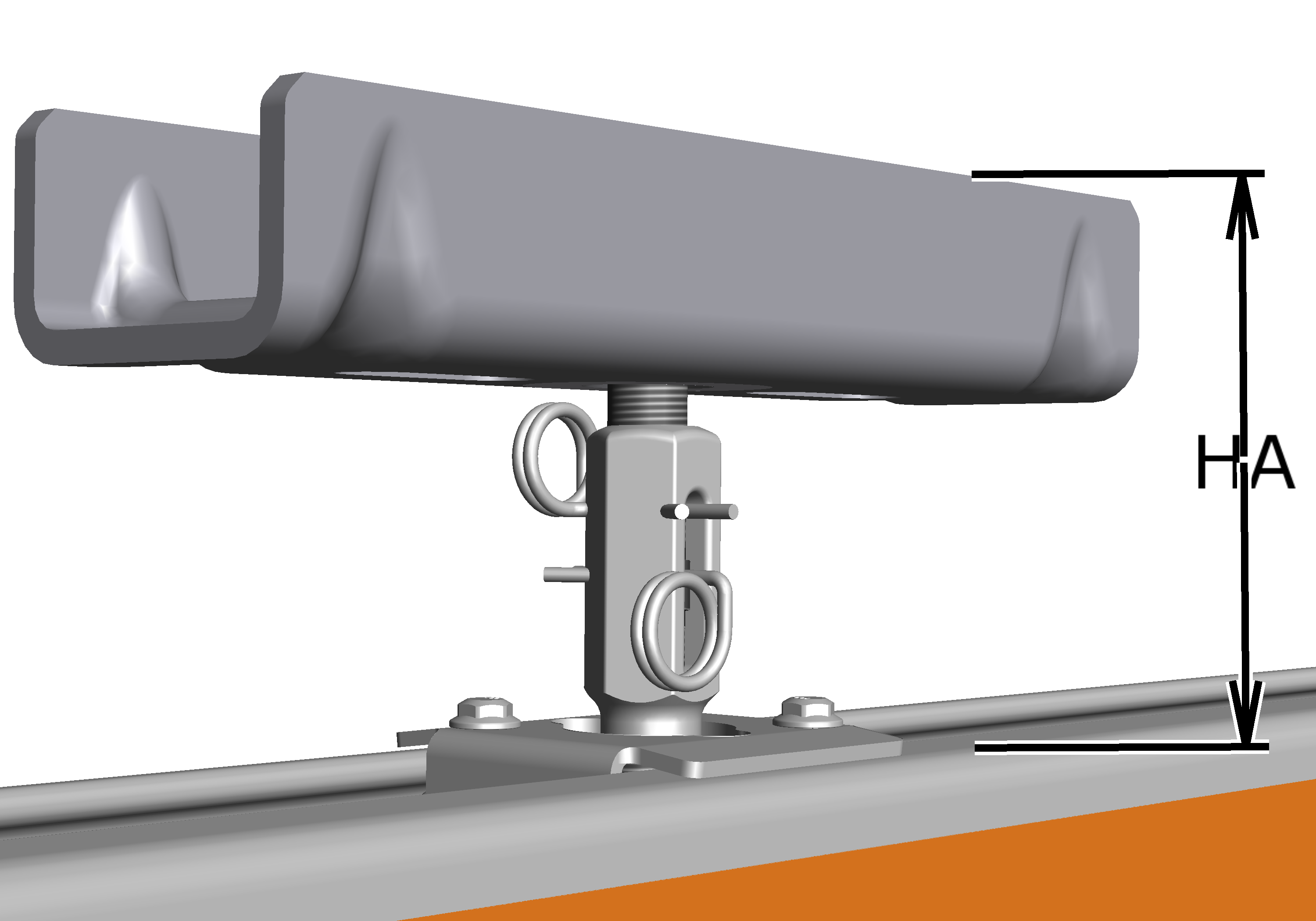

Übersicht Kurzaufhängung M und L:

Baugröße	HA bei Kurzaufhängung XS	HA bei Kurzaufhängung S	HA bei Kurzaufhängung M	HA bei Kurzaufhängung L
HB110	105 bis 125 mm	125 bis 145 mm	135 bis 175 mm	155 bis 195 mm
HB150	102 bis 124 mm	122 bis 144 mm	132 bis 174 mm	142 bis 194 mm
HB190	102 bis 124 mm	122 bis 144 mm	132 bis 174 mm	142 bis 194 mm
HB240	102 bis 124 mm	122 bis 144 mm	132 bis 174 mm	142 bis 194 mm

Nur bei Kurzaufhängung und Deckenträger 2LP/M16 oder M20 mit Flanschklemmen über einem Profilstoß

Dieser Abschnitt gilt nur, wenn eine Kurzaufhängung an einem Deckenträger 2LP/M16 oder M20 mit Flanschklemmen montiert ist und genau im Bereich des Deckenträgers zwei Profilschienen-Stücke verbunden sind (Profilstoß).

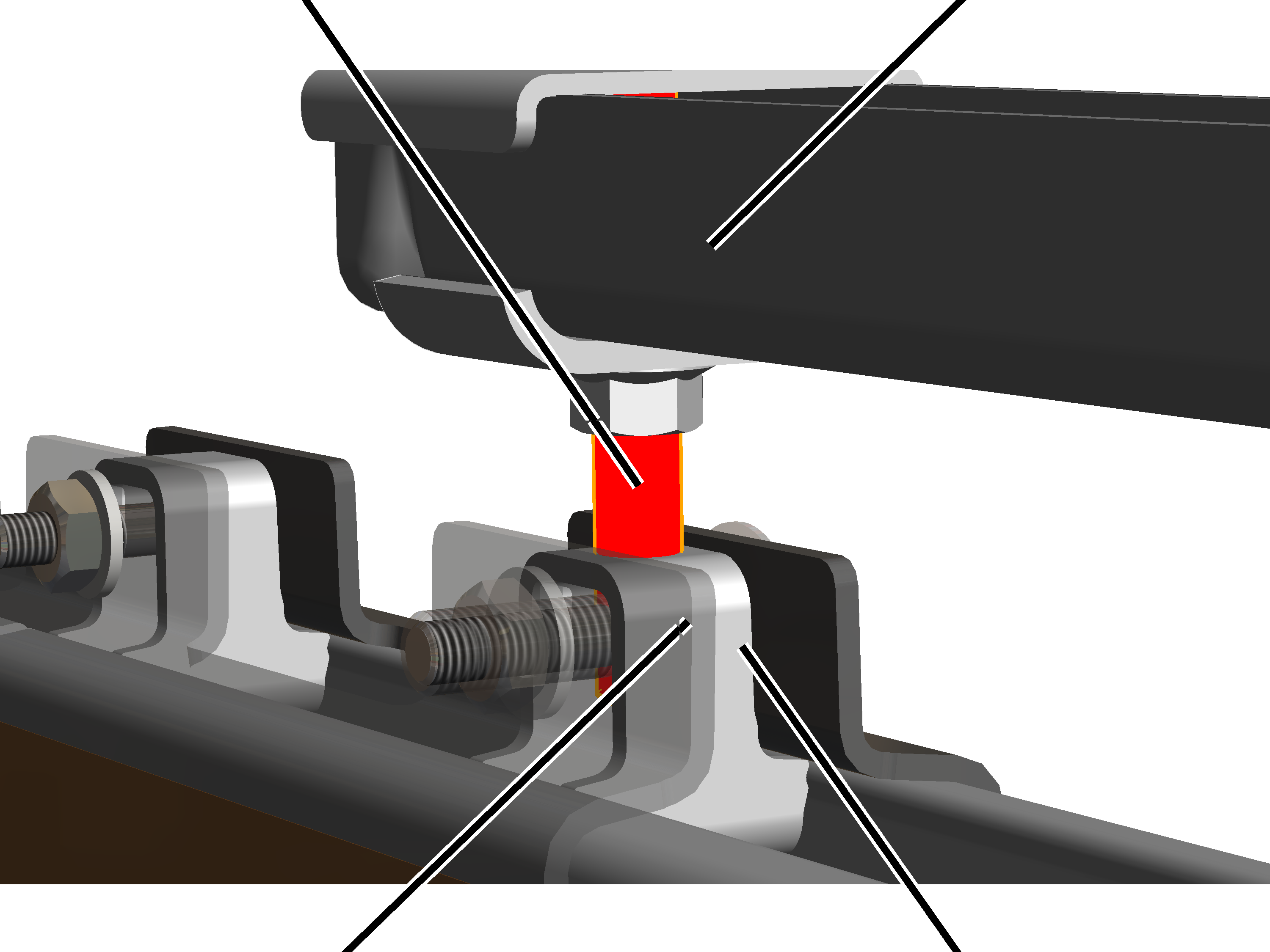

Wenn das Gewinde des Deckenträgers gegen Bauteile am Profilstoß (z.B. Lasche vom Klemmblech, Abstandhalter zwischen Klemmblechen) stößt:

Gewinde des Deckenträgers	Deckenträger

Laschen der Klemmbleche	Abstandhalter

Gewinde des Deckenträgers kürzen.

Deckenträger vorbereiten

Am Deckenträger:

	Deckenträger

● Am Deckenträger sind keine weiteren Vorbereitungen nötig. Die Montage der Spannmutter wird in den nächsten Abschnitten beschrieben.

Am Deckenträger wird später die Kranbahn montiert.
