Nur bei Schleppleitung und Schleifleitung VKL
|
|
Rippschraube M8x25 |
|
| |
|
Kopfmutter |
|

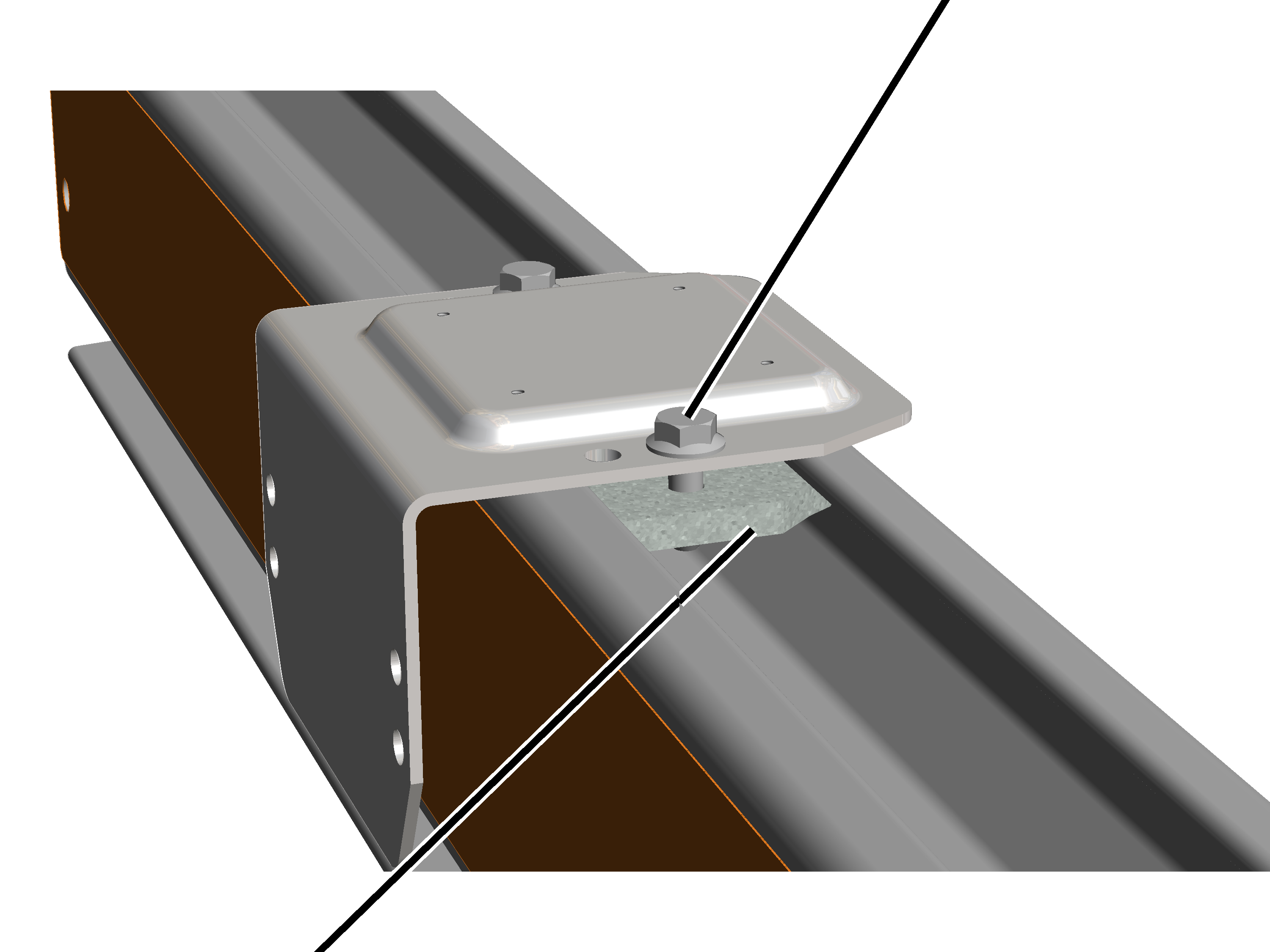

Falls nötig: Rippschraube M8x25 (2x) in Sockelblech stecken und
Kopfmutter (2x) von unten auf die Rippschraube drehen.
Die Kopfmutter in Längsrichtung drehen und das Sockelblech von oben
auf den Profilkopf legen.
● Die Kopfmutter ragt in den Profilkopf hinein.
Rippschrauben festschrauben. 25 Nm.
● Die Kopfmutter dreht sich beim Festschrauben in Querrichtung und klemmt sich im Profilkopf fest.
|
|
Zylinderschraube M4x10 |
|
| |
|
Steckergehäuse |
Dichtung |

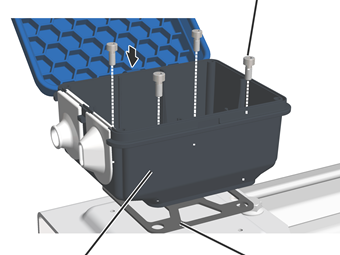

Selbstklebende Dichtung unter das Steckergehäuse kleben.
Steckergehäuse mit Zylinderschrauben M4x10 (4x) auf das Sockelblech
schrauben.
