Jetzt kann die
vorbereitete Kranbahn an die bereits montierten Kranbahnaufhängungen montiert
werden.
Je nach Länge der einzelnen Profilschienen-Stücke, der Anzahl
der Aufhängungen, der Gegebenheiten in der Halle und der Länge der Kranbahn kann
die Kranbahn komplett montiert werden oder in Teilen montiert und dann an den
Aufhängungen hängend miteinander verbunden werden.
Abhängig davon kann auch die Hauptstromzuführung vor oder
nach der Montage der Kranbahn montiert werden.
|
|
Die Bilder zeigen die Montage einer HB-Profilschiene
aus Stahl der Baugröße HB150S. Die Montage von größeren oder kleineren
HB-Profilschienen oder von HB-Profilschienen aus Aluminium unterscheidet
sich nicht wesentlich davon.
|
|
|
Die Bilder zeigen eine kurze Spannmutter
(Kurzaufhängung XS und S). Die Montage mit langer Spannmutter
(Kurzaufhängung M und L, Normalaufhängung) unterscheidet sich nicht
davon. |
|
|
In diesem Produkthandbuch wird die Montage der
HB-Kranbahn an einer Kranbahnaufhängung M16 beschrieben. Zur Montage der
HB-Kranbahn an einer Kranbahnaufhängung M20 siehe „Produkthandbuch
Deckenträger 4LP/M20 und Kranbahnaufhängung M20
montieren“. |
Kranbahn unter
die Aufhängungen heben
|
|
Bei Montage die Spannmutter nicht unter die
Gewindestange drücken!
Wird die Spannmutter während der Montage kräftig unter
die Gewindestange der Kranbahnaufhängung gedrückt, kann die Gummilagerung
in der Profilanbindung beschädigt werden.
Profilschienen-Stück daher möglichst vorsichtig mit der
Spannmutter bis kurz unter die Gewindestange
heben. |
|
|

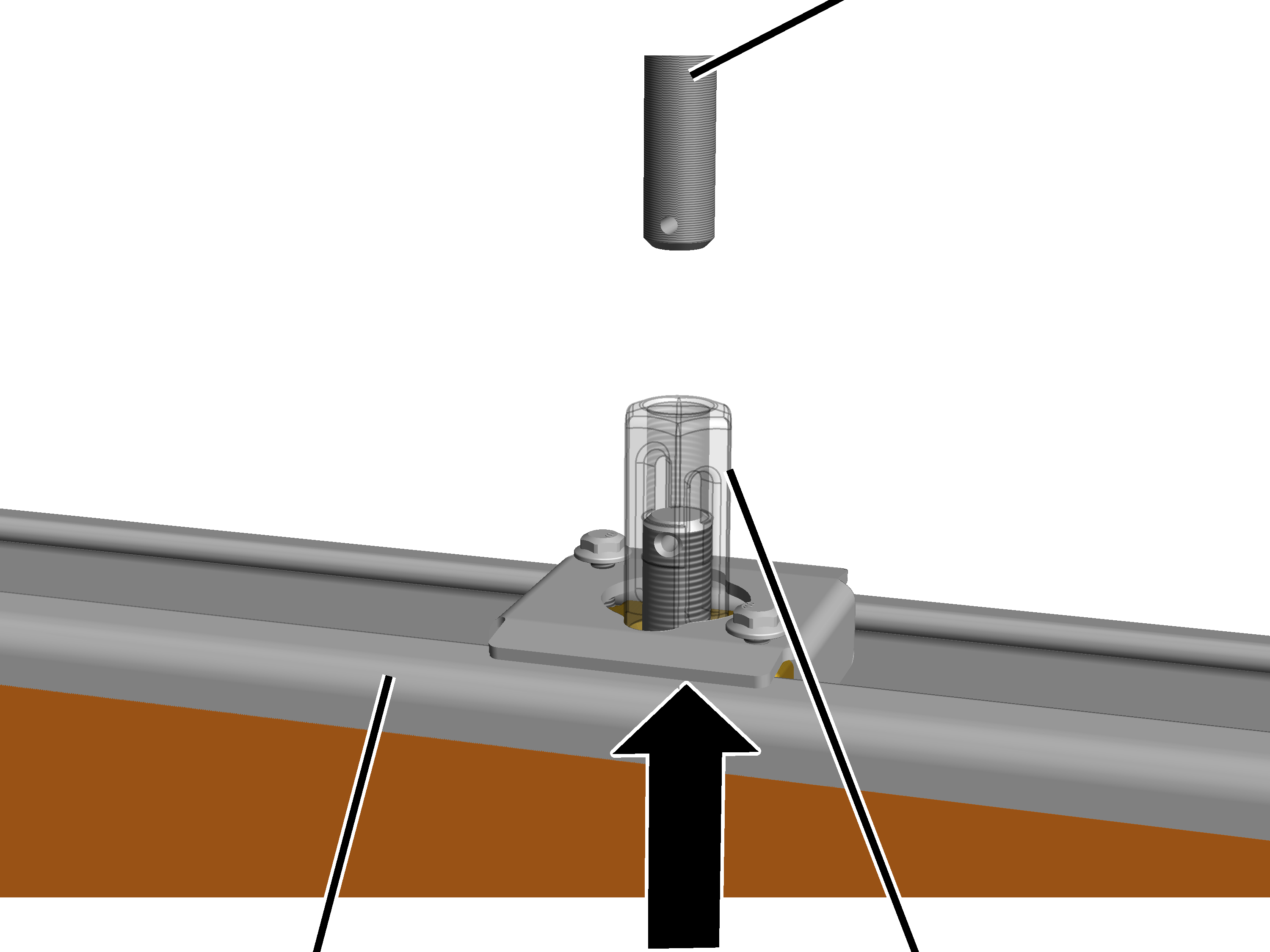

Gewindestange der Kranbahnaufhängung |
|
|
|
Kranbahn |
Spannmutter |
Die vormontierte Kranbahn oder Teile
der Kranbahn am Hebezeug (z.B. Gabelstapler, Kran,…) befestigen.
Die Kranbahn muss gegen Kippen und Wegrutschen gesichert sein.
Arbeitssicherheitsbestimmungen beachten und die Kranbahn anheben.
Die Kranbahn mit den Spannmuttern unter die Kranbahnaufhängungen
heben. Spannmutter dabei nicht unter die Gewindestange drücken!
Kranbahn
befestigen
|
|

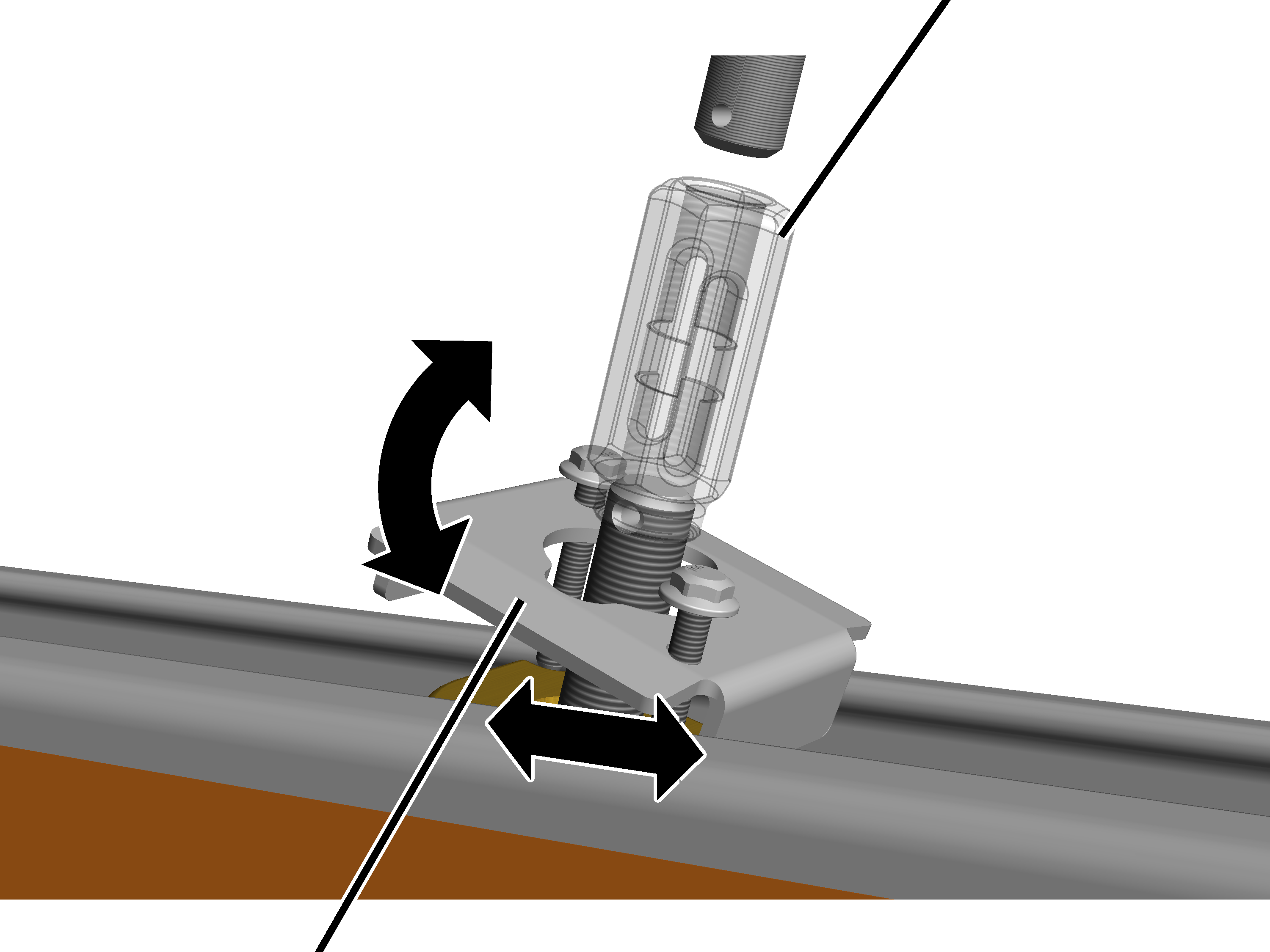

Spannmutter |
|
|
|
Profilanschluss |
|
Die Spannmutter genau unter die Kranbahnaufhängung bringen.
Da der Profilanschluss noch nicht festgeschraubt ist, kann er
zur genauen Ausrichtung im Profilkopf verschoben werden. Bei Bedarf kann der
Profilanschluss auch im Profilkopf gekippt werden.

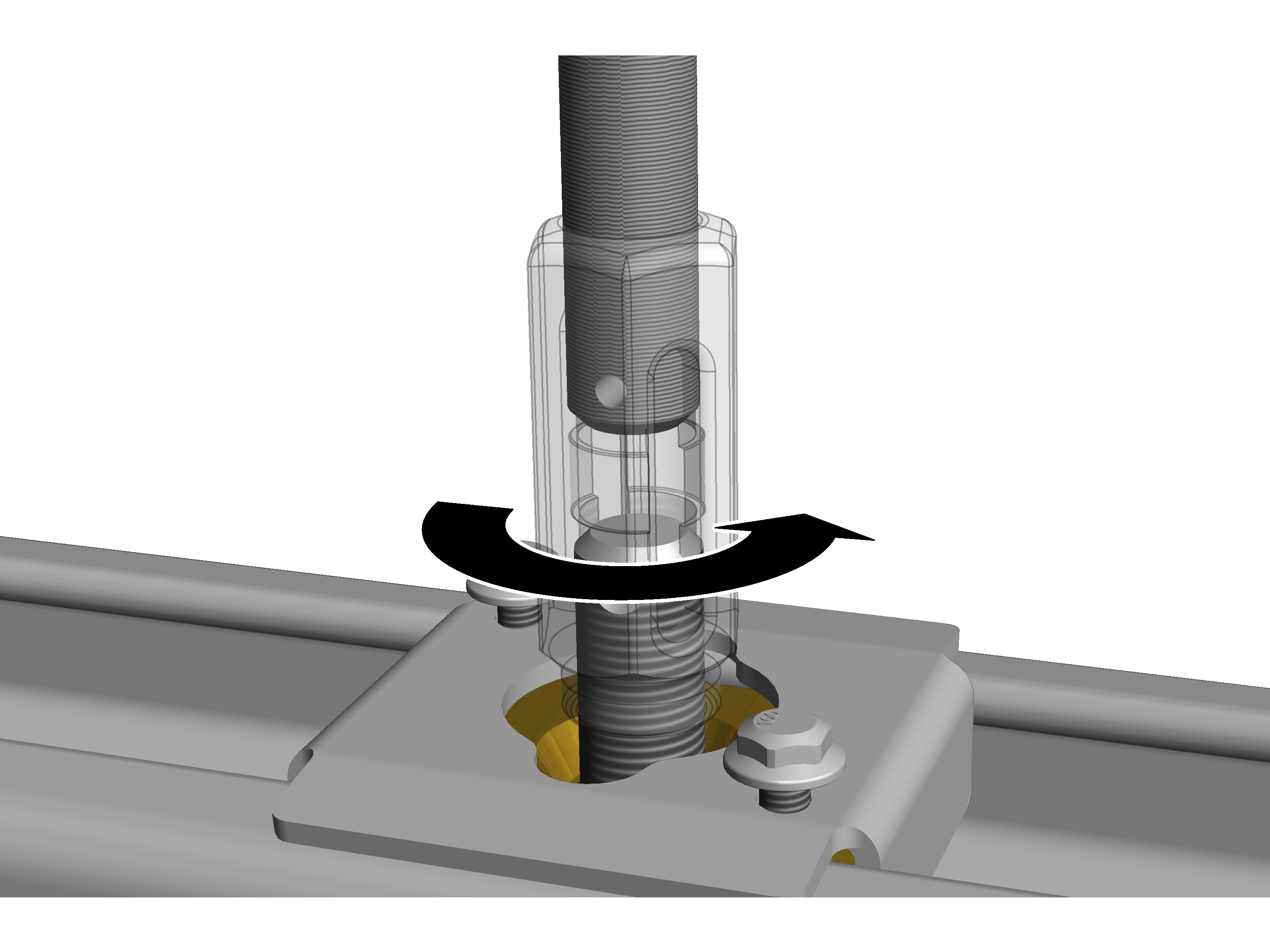

Mit der Spannmutter die Kranbahnaufhängung und den Profilanschluss
miteinander verschrauben.
Die Spannmutter hat ein links/rechts-Gewinde. Dadurch wird die
Kranbahn an die Kranbahnaufhängung herangezogen.
