Nur bei Schleppleitung und Schleifleitung VKL
|
Steigleitung |
Kabeldurchführung | |
|
| ||
|
Stiftleiste |
Buchsenleiste | |

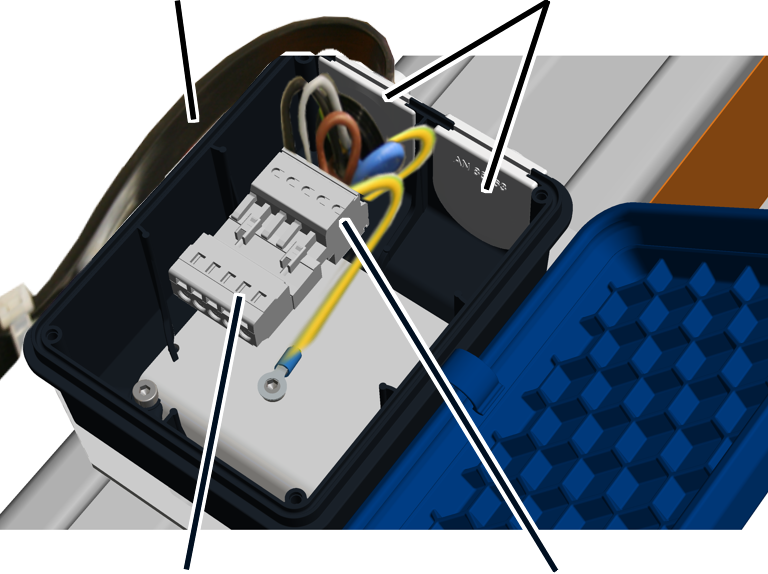

Zuleitung (von der Steigleitung) anschließen:
Steigleitung durch die Kabeldurchführung in das Steckergehäuse
führen.
Die Steigleitung (spannungsführend) an der Buchsenleiste anschließen.
Siehe Schaltplan.
Schutzleiter mit dem Kabelschuh auf das Sockelblech schrauben.
Schutzleiter vom Sockelblech an der Buchsenleiste (2-reihig)
anschließen.
Abgang (zur Hauptstromzuführung) anschließen:
Bei Schleppleitung als Hauptstromzuführung: Schleppleitung der
Hauptstromzuführung durch die Kabeldurchführung in das Steckergehäuse führen und
an der Stiftleiste anschließen.
Bei Schleifleitung VKL als Hauptstromzuführung: Anschlussleitung zur
Einspeisung durch die Kabeldurchführung in das Steckergehäuse führen und an der
Stiftleiste anschließen.
