Die Bilder zeigen die Montage der Fahrwerke HB6, HB11 und HB 22 an einer HB-Profilschiene aus Stahl der Baugröße HB150S. Der Arbeitsschritt bei größeren oder kleineren HB-Profilschienen sowie bei HB-Profilschienen aus Aluminium unterscheidet sich nicht wesentlich davon. |
|

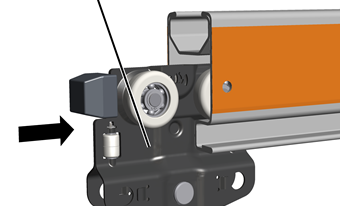

Fahrwerk |
|
|
| |
Ein Fahrwerk HB5 / HB6 in die HB-Profilschiene einschieben.
Bei Fahrwerk HB10 / HB11: Zwei Fahrwerke (eventuell vormontiert mit
Traverse HB10/HB11) in die HB-Profilschiene einschieben.
Bei Fahrwerk HB22: Vier Fahrwerke (eventuell vormontiert mit Traverse
HB22) in die HB-Profilschiene einschieben.

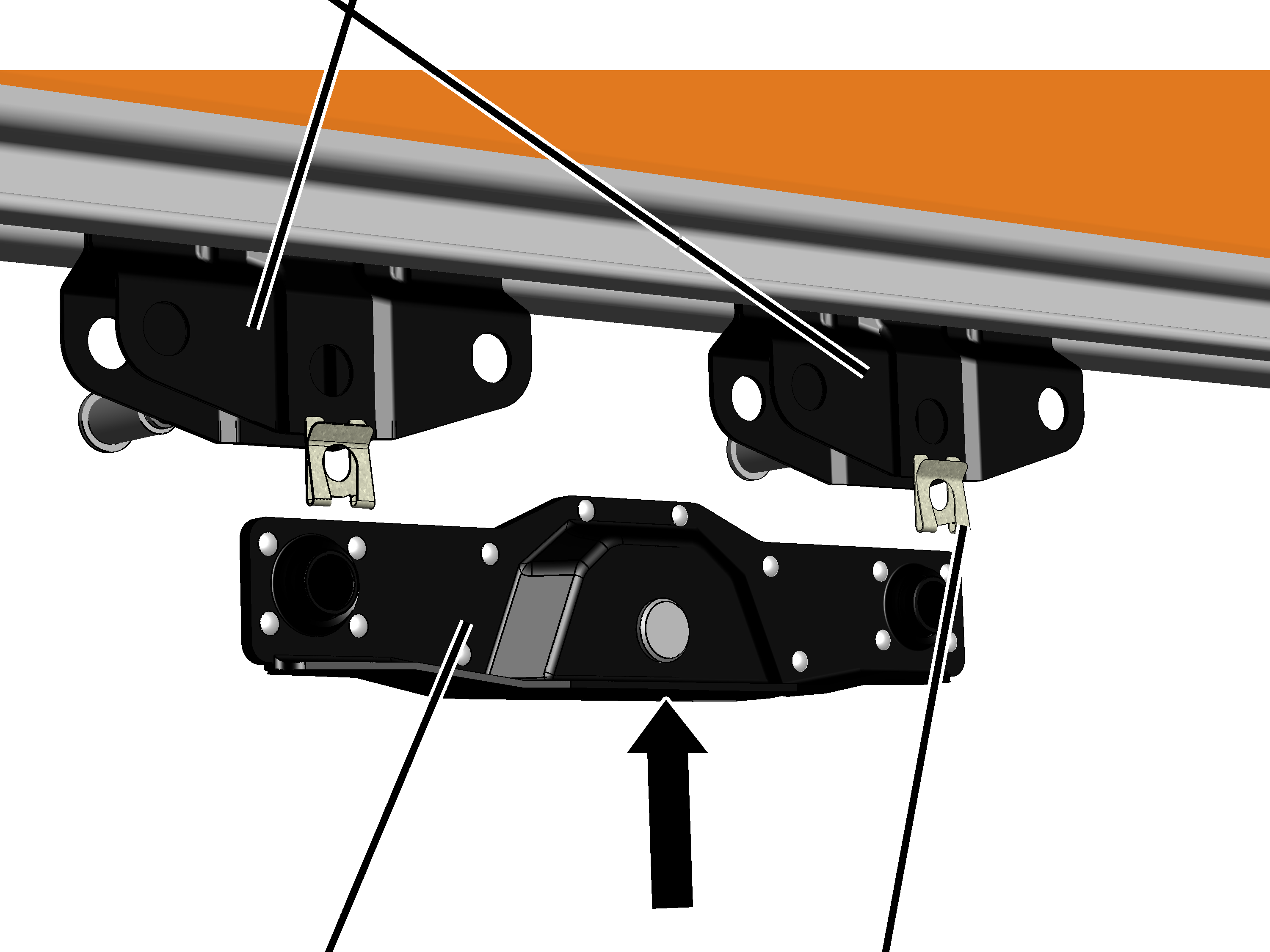

An die Fahrwerke wird jetzt eine Traverse HB10/HB11 montiert.
|
Fahrwerke |
|
|
| |
|
Traverse HB10/HB11 |
SL-Sicherung |
Traverse HB10/HB11 von unten in die beiden Fahrwerke HB6
schieben.
Bolzen (2x) durch Fahrwerke HB6 und Traverse HB10/HB11 schieben.
Bolzen mit SL-Sicherungen (2x) sichern.

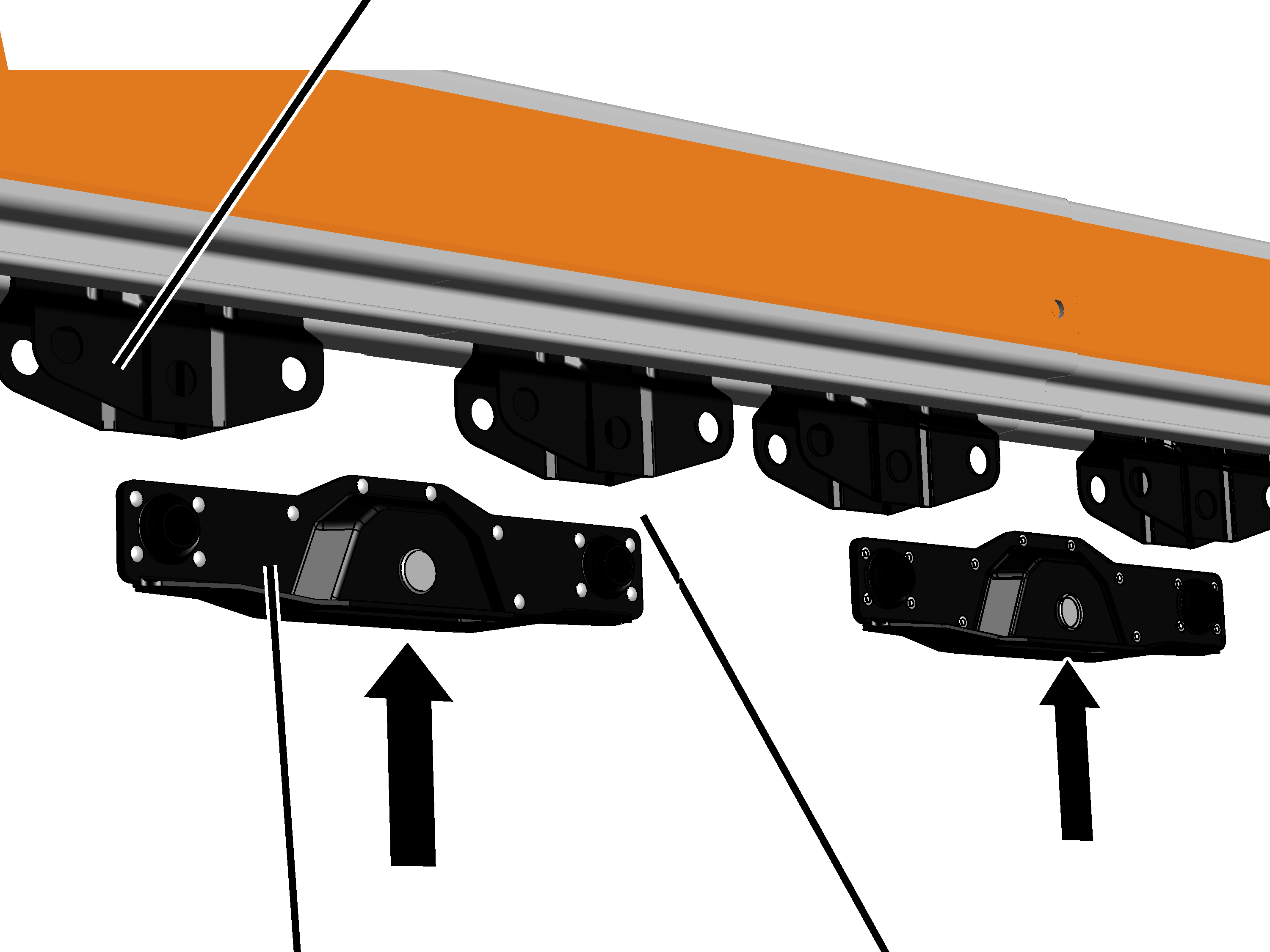

An die Fahrwerke wird jetzt jeweils eine Traverse HB10/HB11 montiert. An diese kommt anschließend eine Traverse HB22.
|
Fahrwerk |
|
|
| |
|
Traverse HB10/HB11 |
SL-Sicherung |
Traverse HB10/HB11 (2x) von unten in die Fahrwerke HB6 schieben.
Bolzen (4x) durch Fahrwerke HB6 und Traverse HB10/HB11 schieben.
Bolzen mit SL-Sicherungen (4x) sichern.
|

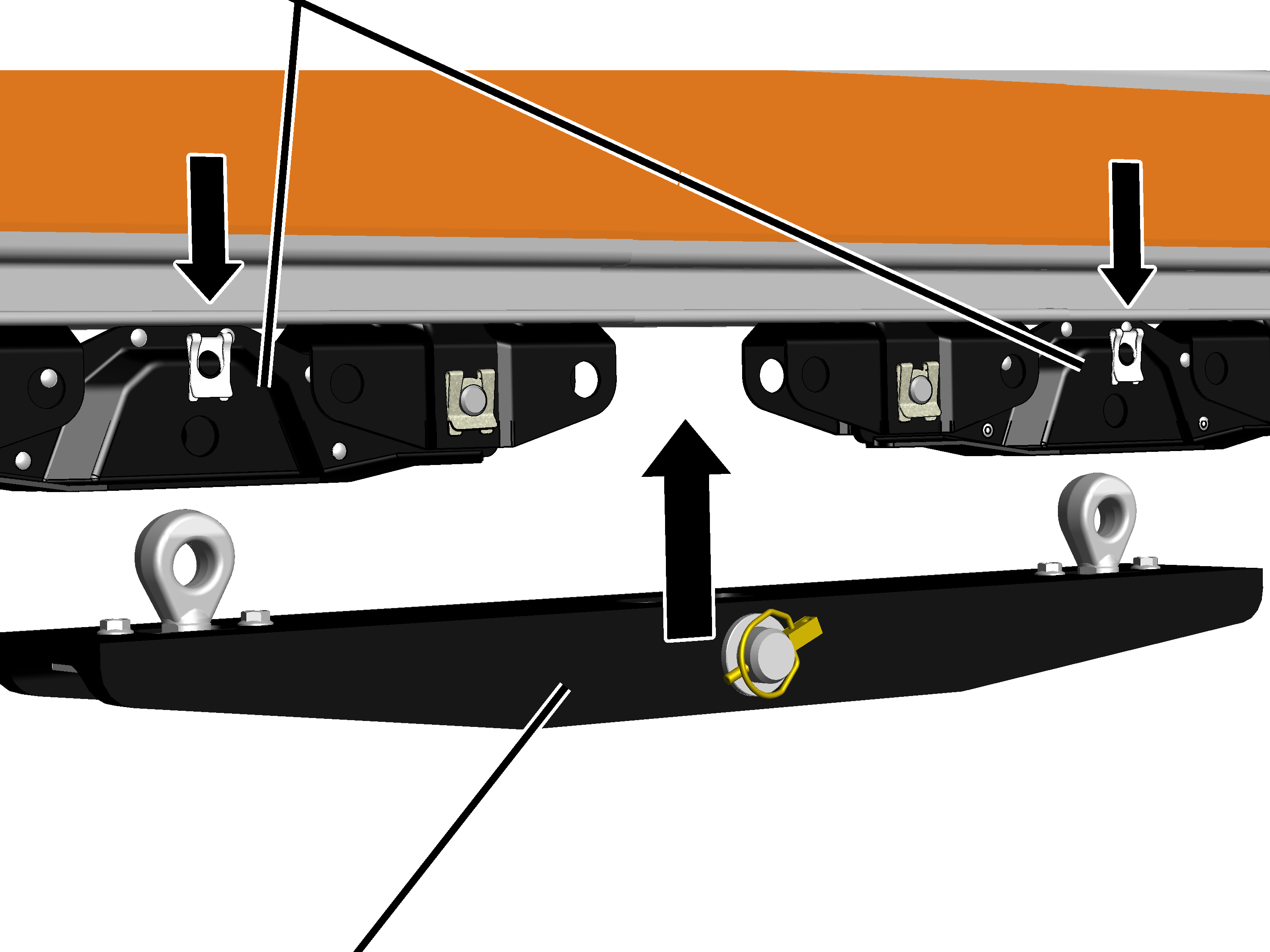

Traverse HB10/HB11 |
|
|
| |
|
Traverse HB22 |
|
Traverse HB22 von unten in die Traverse HB10/HB11 schieben.
Bolzen (2x) durch die Traverse HB10/HB11 und die Augenschrauben der
Traverse HB22 schieben.
Bolzen mit SL-Sicherung sichern.
Die weitere Montage von HB-Kran oder Katze wird im entsprechenden Produkthandbuch beschrieben.
