Fahrantrieb HBF einbauen



Der Fahrantrieb HBF besteht aus einem Fahrmotor mit Reibrad, das unterhalb der HB-Profilschiene fährt und einem Fahrwerk HBF, das in der HB-Profilschiene fährt und mit dem Fahrantrieb HBF verbunden ist. Die Einheit aus Fahrantrieb HBF und Fahrwerk HBF wird mit einer Kupplungsstange mit dem HB-Kran oder mit der Katze verbunden.



Baugröße

Die Bilder zeigen die Montage einer HB-Profilschiene aus Stahl der Baugröße HB150S. Die Montage von größeren oder kleineren HB-Profilschienen oder von HB-Profilschienen aus Aluminium unterscheidet sich nicht wesentlich davon.

Planungsunterlagen

Wo ein Fahrantrieb HBF vorgesehen ist, ist in den Planungsunterlagen angegeben.

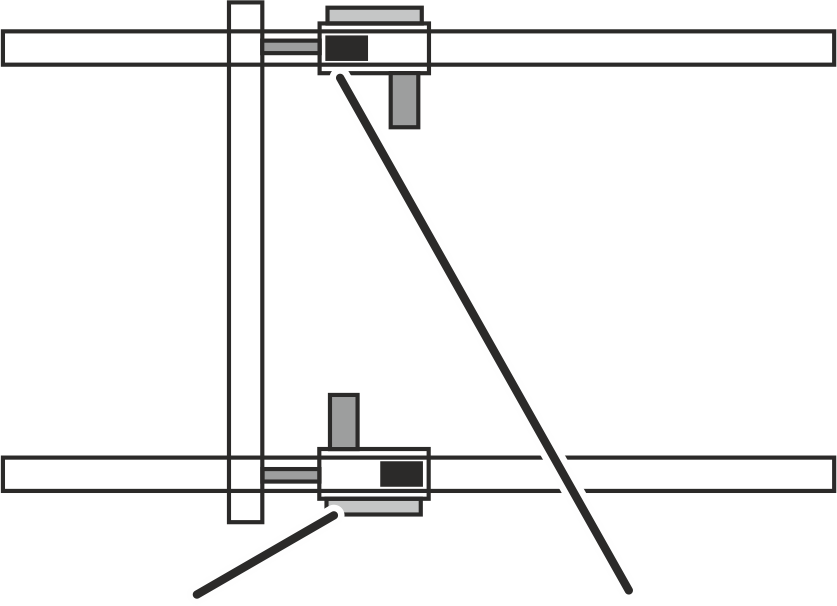

Fahrantrieb HBF an der Seite des Fahrmotors mit dem HB-Kran verbunden

Fahrantrieb HBF an der Seite des Reibrades mit dem HB-Kran verbunden

Die Fahrantriebe HBF werden so montiert, dass der Fahrmotor jeweils nach innen zeigt, damit der Motor nicht außen übersteht. Daher wird der eine Fahrantrieb HBF an der Seite des Reibrades mit dem Kran oder der Katze verbunden und der andere Fahrantrieb HBF wird an der Seite des Fahrmotors mit dem Kran oder der Katze verbunden.





Nur bei Verbindung des Fahrantriebs HBF an der Seite des Reibrades

Dieser Abschnitt gilt nur, wenn der Fahrantrieb HBF an der Seite des Reibrades mit dem Kran oder der Katze verbunden werden soll.



Fahrantrieb HBF vormontieren

An jedem Fahrantrieb HBF:

Baugröße

Die Bilder zeigen die Montage einer normalen Kupplungsstange. Die Montage einer Kupplungsstange für Kurvenfahrten unterscheidet sich nicht wesentlich davon.

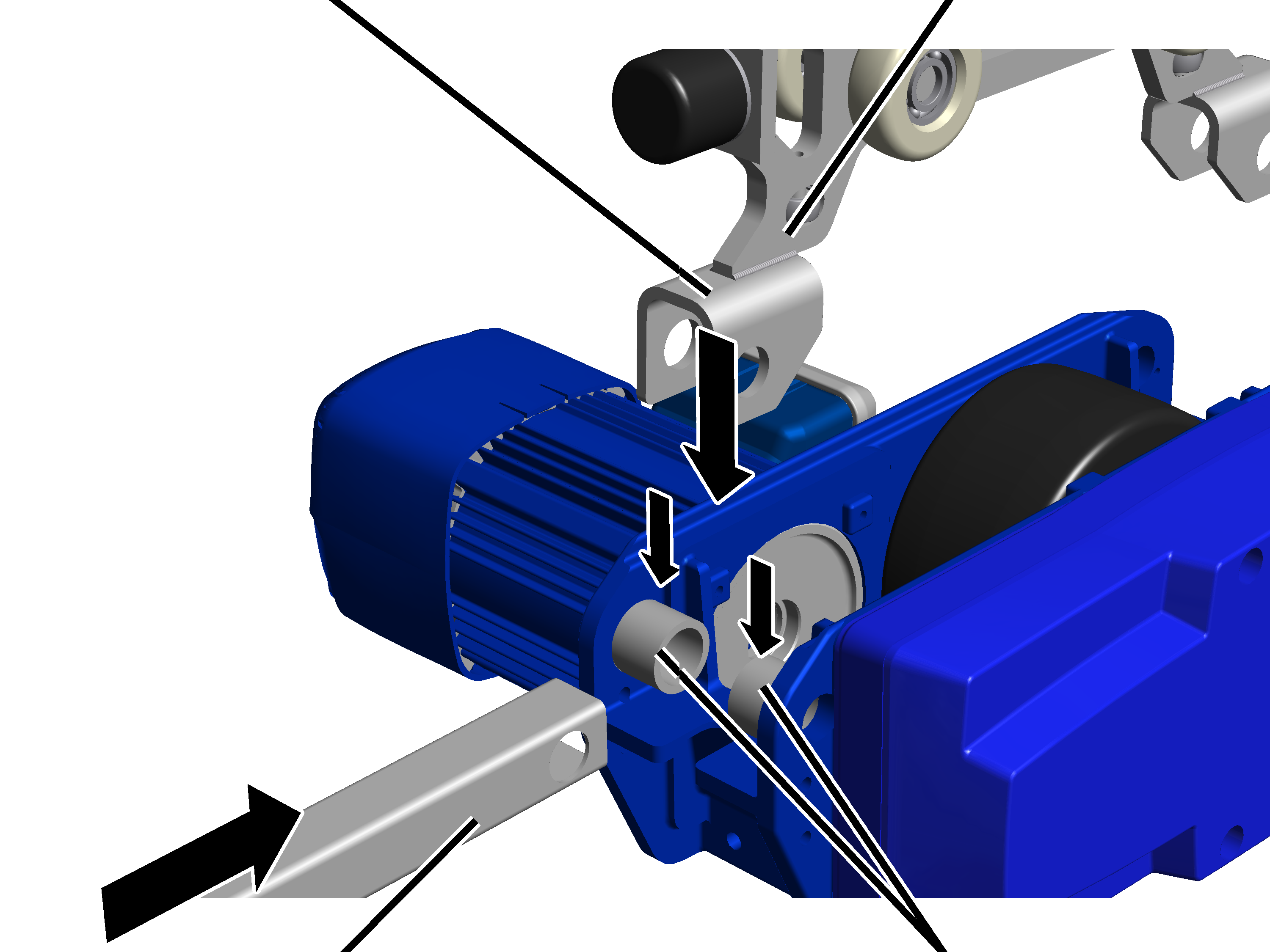

Gabelstück

Fahrwerk HBF

Kupplungsstange

Buchse (2x)

*   Buchsen (2x) links und rechts sowie das Gabelstück mittig zwischen den Fahrantrieb HBF an der Seite des Reibrades bringen.

*   Kupplungsstange von vorne zwischen das Gabelstück schieben.

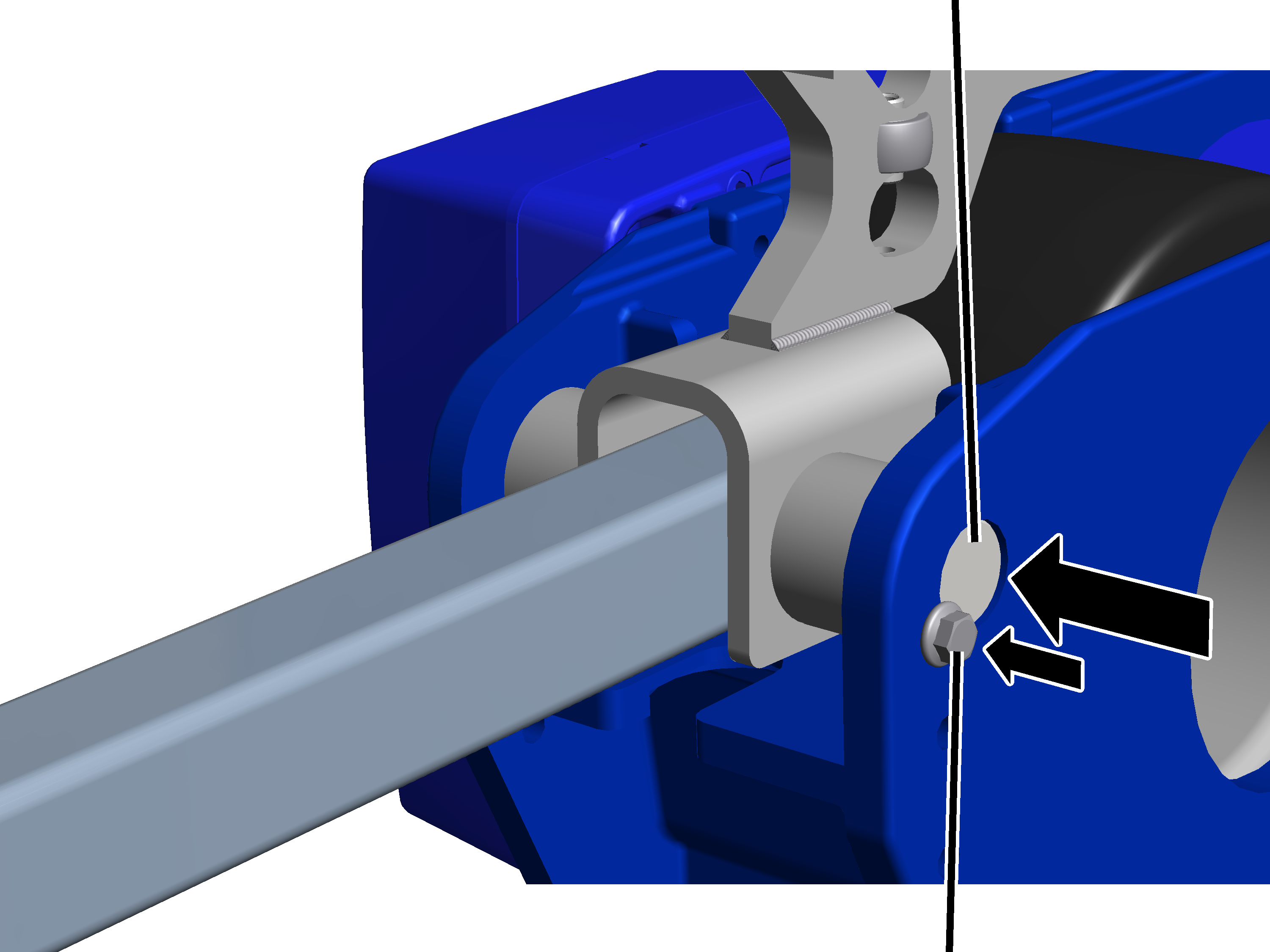

Bolzen



Rippschraube M5x10

*   Bolzen seitlich durch den Fahrantrieb HBF, die Buchsen, das Gabelstück und die Kupplungsstange schieben.

*   Rippschraube M5x10 (2x) neben dem Bolzen einschrauben. 11 Nm.

●   Der Bolzen wird von beiden Seiten von der Rippschraube fixiert.

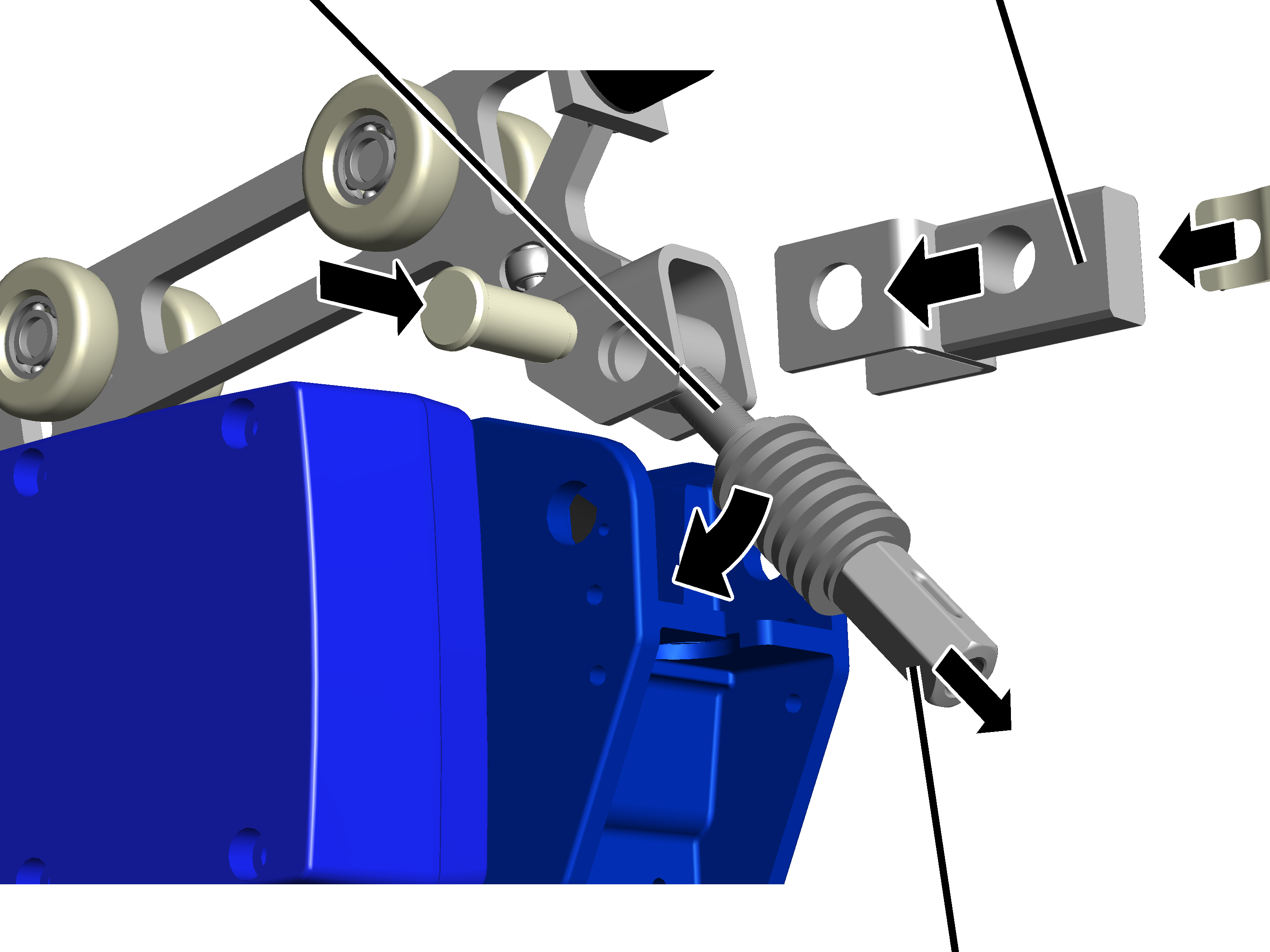

Augenschraube

Kupplung (nur bei Distanzierung als Vorlauffahrwerk)

Aussparung am Fahrantrieb HBF

Kupplung

*   An der anderen Seite am Fahrwerk HBF die Augenschraube zwischen das Gabelstück schieben.

*   Nur bei Distanzierung als Vorlauffahrwerk oder mit Kupplungsstange: Wenn auf der Seite des Fahrantriebs HBF eine Distanzierung als Vorlauffahrwerk oder eine Distanzierung mit Kupplungsstange montiert werden soll, eine Kupplung über das Gabelstück schieben.

*   Bolzen durch Gabelstück und Augenschraube (und ggf. Kupplung) schieben.

*   Bolzen mit SL-Sicherung sichern.

*   Die Kupplung bis auf einige Umdrehungen von der Augenschraube abschrauben.

●   Dadurch kann die Augenschraube ohne Gegendruck von den Tellerfedern eingehängt werden.

*  Augenschraube in die Aussparung am Fahrantrieb HBF einhängen. Das Tellerfeder-Paket kommt dabei unter die Aussparung am Fahrantrieb HBF.

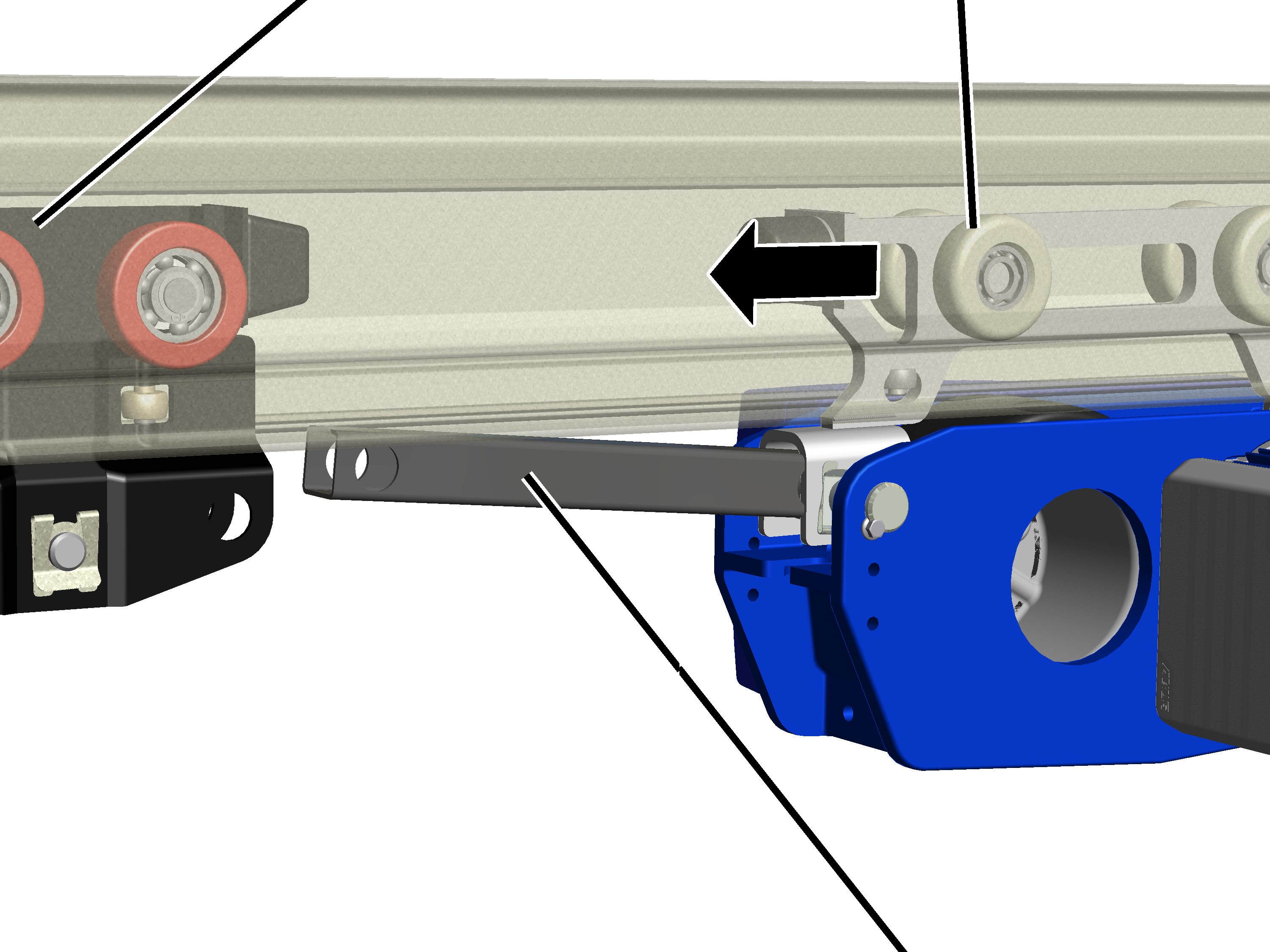

Fahrantrieb HBF einschieben und befestigen

Fahrwerk Kran/Katze

Fahrwerk HBF



Kupplungsstange

*   Den Fahrantrieb HBF so drehen, dass die Kupplungsstange in Richtung des Fahrwerks zeigt, an dem der Fahrantrieb HBF befestigt werden soll.

*   Fahrantrieb HBF mit Fahrwerk HBF in die HB-Profilschiene schieben.

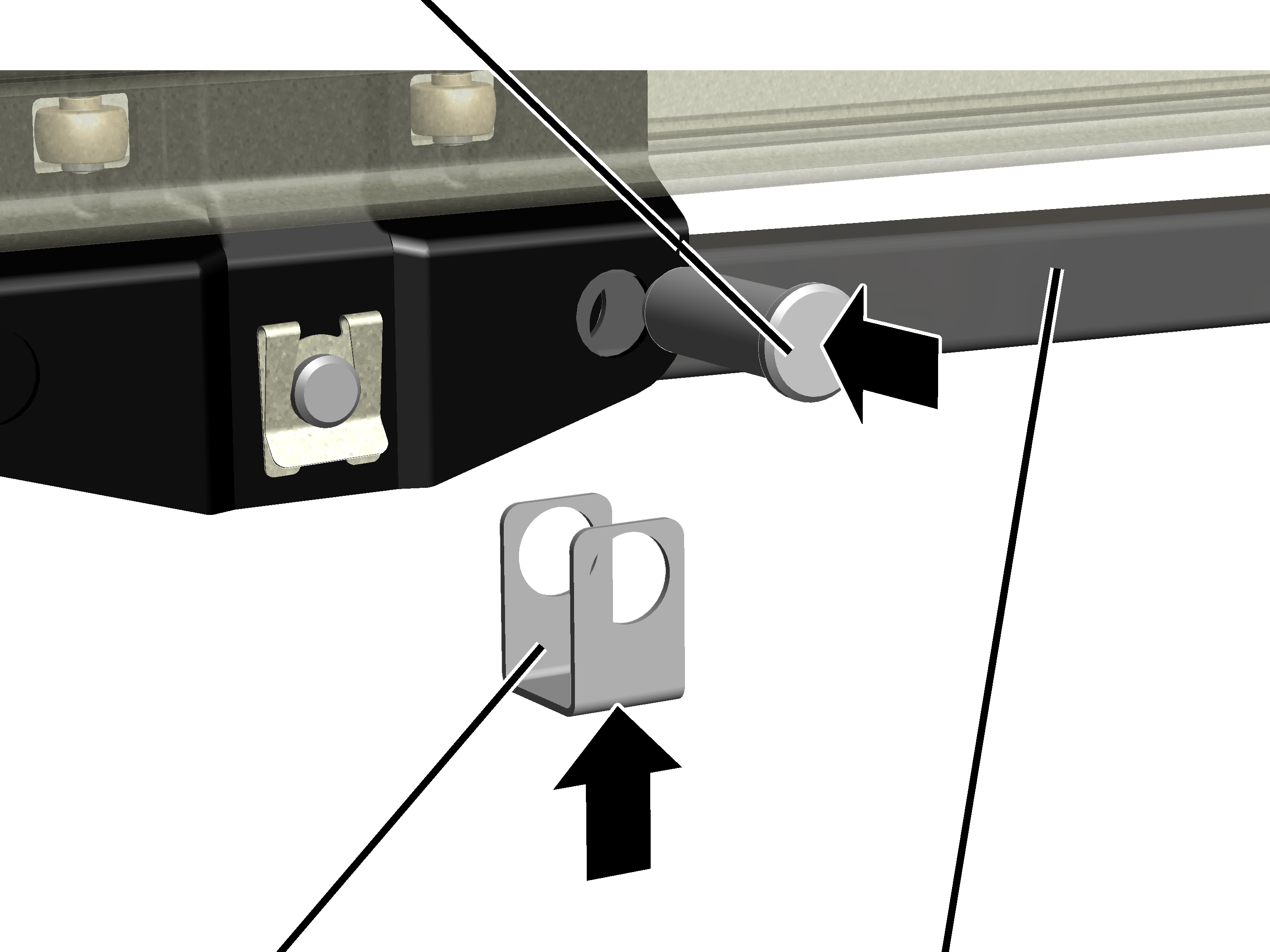

Bolzen



Distanzhalter

Kupplungsstange

*   Fahrantrieb HBF mit der Kupplungsstange bis an das Fahrwerk schieben.

Die Kupplungsstange wird in dem Loch befestigt, das in Richtung des Fahrantriebs HBF zeigt.

*   Distanzhalter zwischen Fahrwerk und Kupplungsstange schieben.

*   Bolzen durch Fahrwerk und Kupplungsstange schieben.

*   Bolzen mit SL-Sicherung sichern.





Tellerfedern spannen

Durch die Tellerfedern wird der Druck eingestellt, mit dem das Reibrad des Fahrantriebs HBF gegen die HB-Profilschiene drückt.

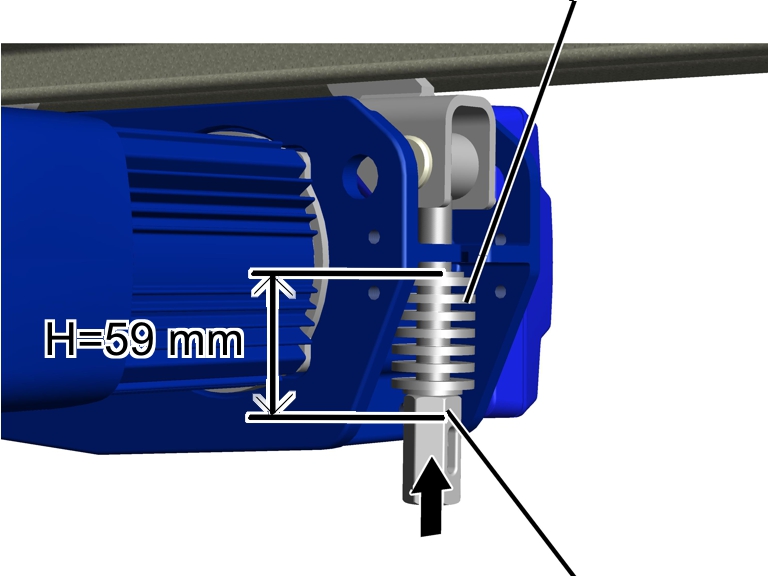

Tellerfedern







Kupplung

*   Kupplung so weit drehen, dass die Tellerfedern (einschließlich der oberen und unteren Scheiben) H = 59 mm lang ist.

*   Kupplung mit Federstecker sichern.

●   Das Reibrad drückt jetzt ausreichend stark gegen die HB-Profilschiene.







Nur bei Verbindung des Fahrantriebs HBF an der Seite des Fahrmotors

Dieser Abschnitt gilt nur, wenn der Fahrantrieb HBF an der Seite des Fahrmotors mit dem Kran oder der Katze verbunden werden soll.

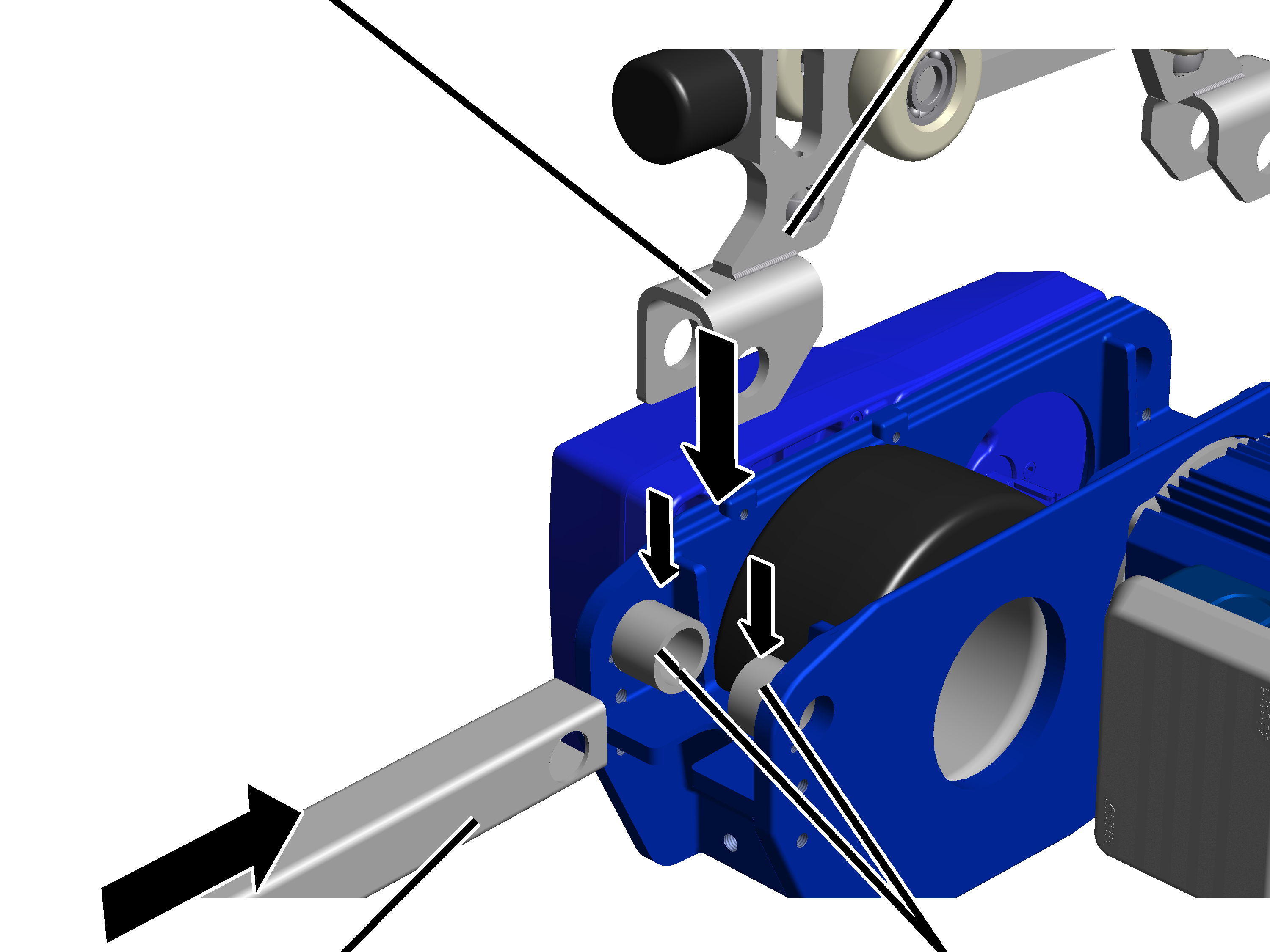

Fahrantrieb HBF vormontieren

An jedem Fahrantrieb HBF:

Baugröße

Die Bilder zeigen die Montage einer normalen Kupplungsstange. Die Montage einer Kupplungsstange für Kurvenfahrten unterscheidet sich nicht wesentlich davon.



Gabelstück

Fahrwerk HBF

Kupplungsstange

Buchse

*   Buchsen (2x) links und rechts sowie das Gabelstück mittig  zwischen den Fahrantrieb HBF an der Seite des Fahrmotors bringen.

*   Kupplungsstange von vorne zwischen das Gabelstück schieben.

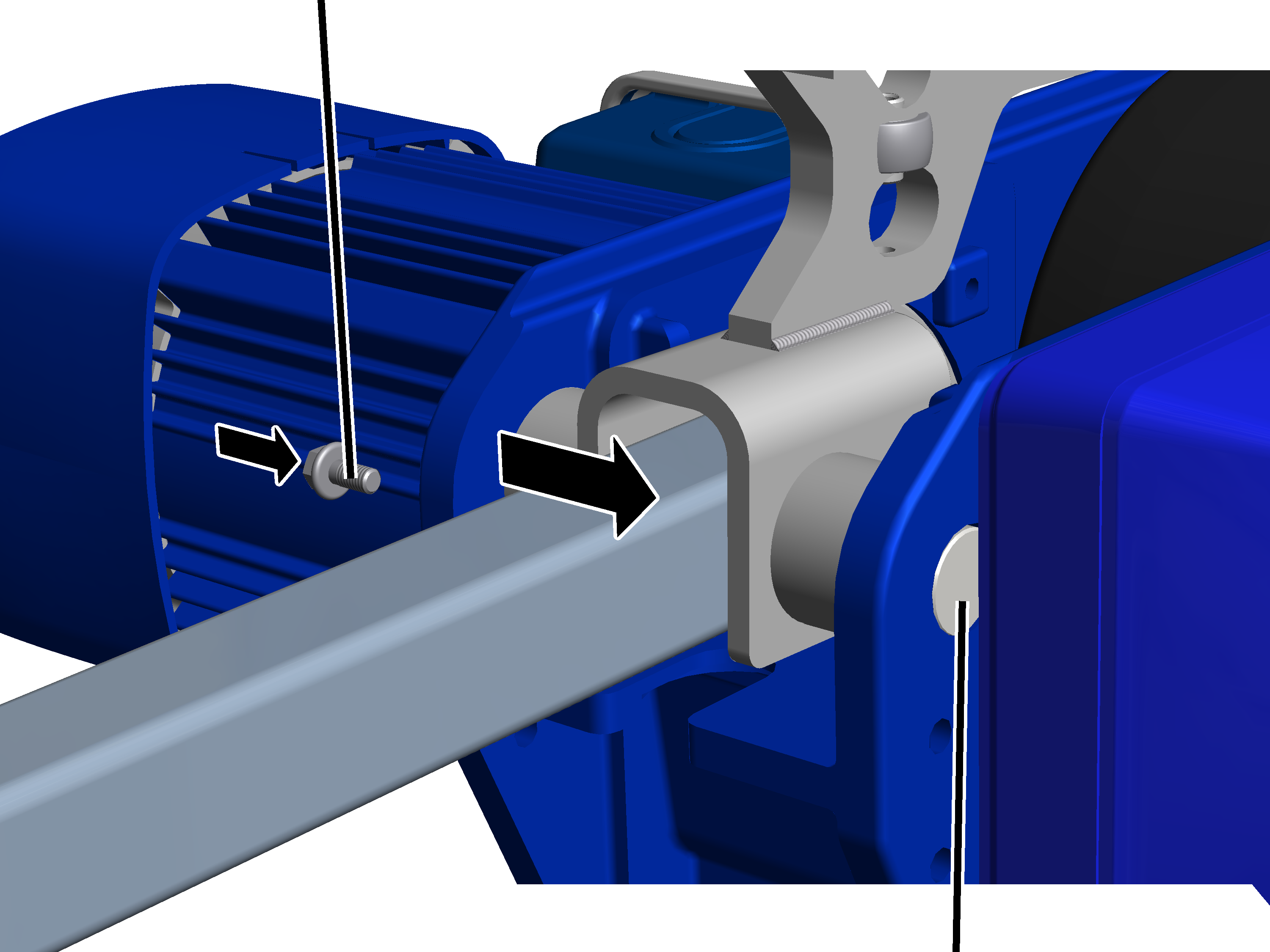

Rippschrauben M5x10



Bolzen

*   Bolzen seitlich durch den Fahrantrieb HBF, die Buchsen, das Gabelstück und die Kupplungsstange schieben.

*   Rippschraube M5x10 (1x) neben dem Bolzen einschrauben. 11 Nm.

●   Der Bolzen wird auf der einen Seite vom Getriebe und auf der anderen Seiten von der Rippschraube fixiert.

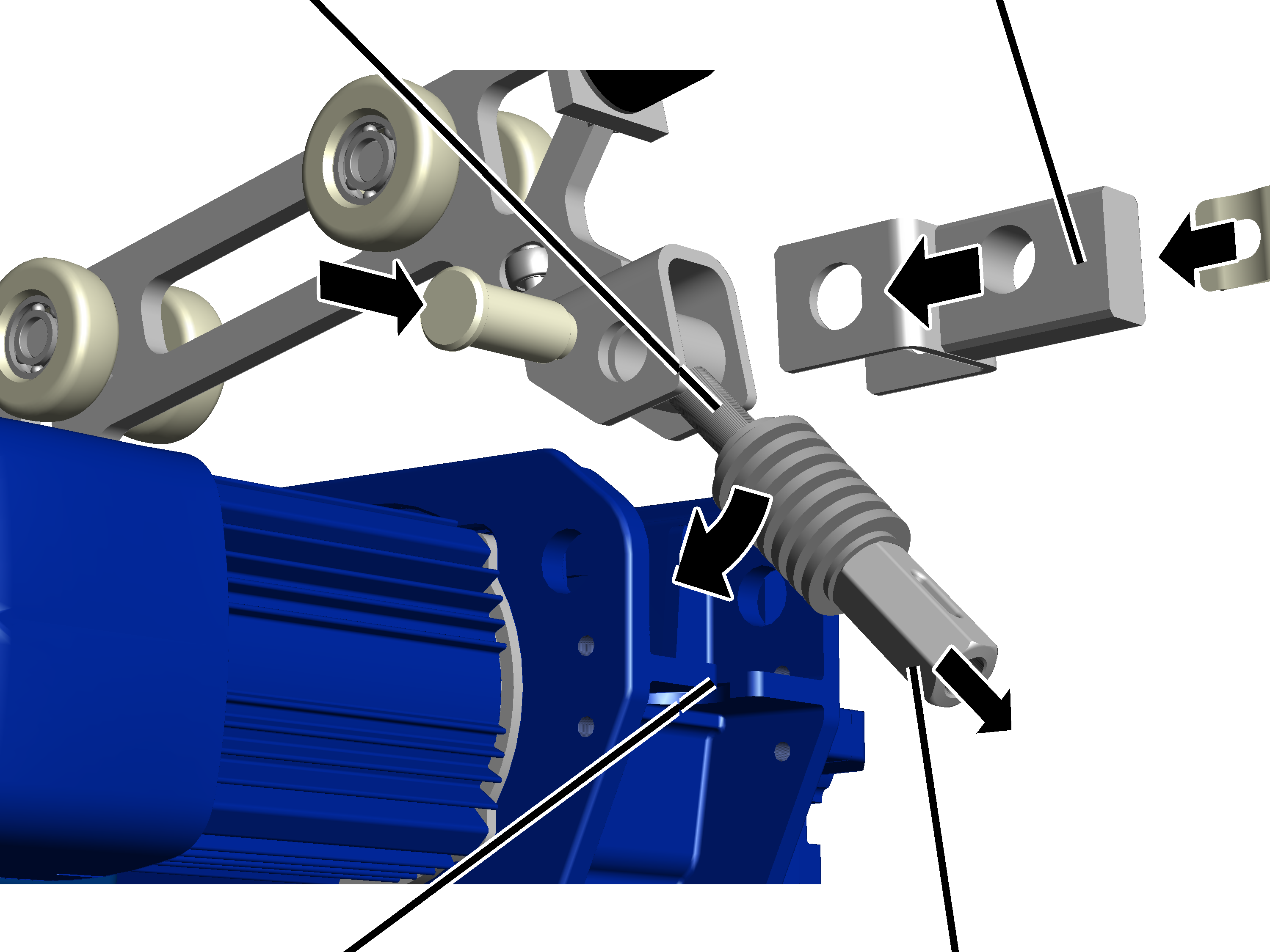

Augenschraube

Kupplung (nur bei Distanzierung als Vorlauffahrwerk)



Kupplung

*   An der anderen Seite am Fahrwerk HBF die Augenschraube zwischen das Gabelstück schieben.

*   Nur bei Distanzierung als Vorlauffahrwerk oder mit Kupplungsstange: Wenn auf der Seite des Fahrantriebs HBF eine Distanzierung als Vorlauffahrwerk oder eine Distanzierung mit Kupplungsstange montiert werden soll, eine Kupplung über das Gabelstück schieben.

*   Bolzen durch Gabelstück und Augenschraube (und ggf. Kupplung) schieben.

*   Bolzen mit SL-Sicherung sichern.

*   Die Kupplung bis auf einige Umdrehungen von der Augenschraube abschrauben.

●   Dadurch kann die Augenschraube ohne Gegendruck von den Tellerfedern eingehängt werden.

*  Augenschraube in die Aussparung am Fahrantrieb HBF einhängen. Das Tellerfeder-Paket kommt dabei unter die Aussparung am Fahrantrieb HBF.

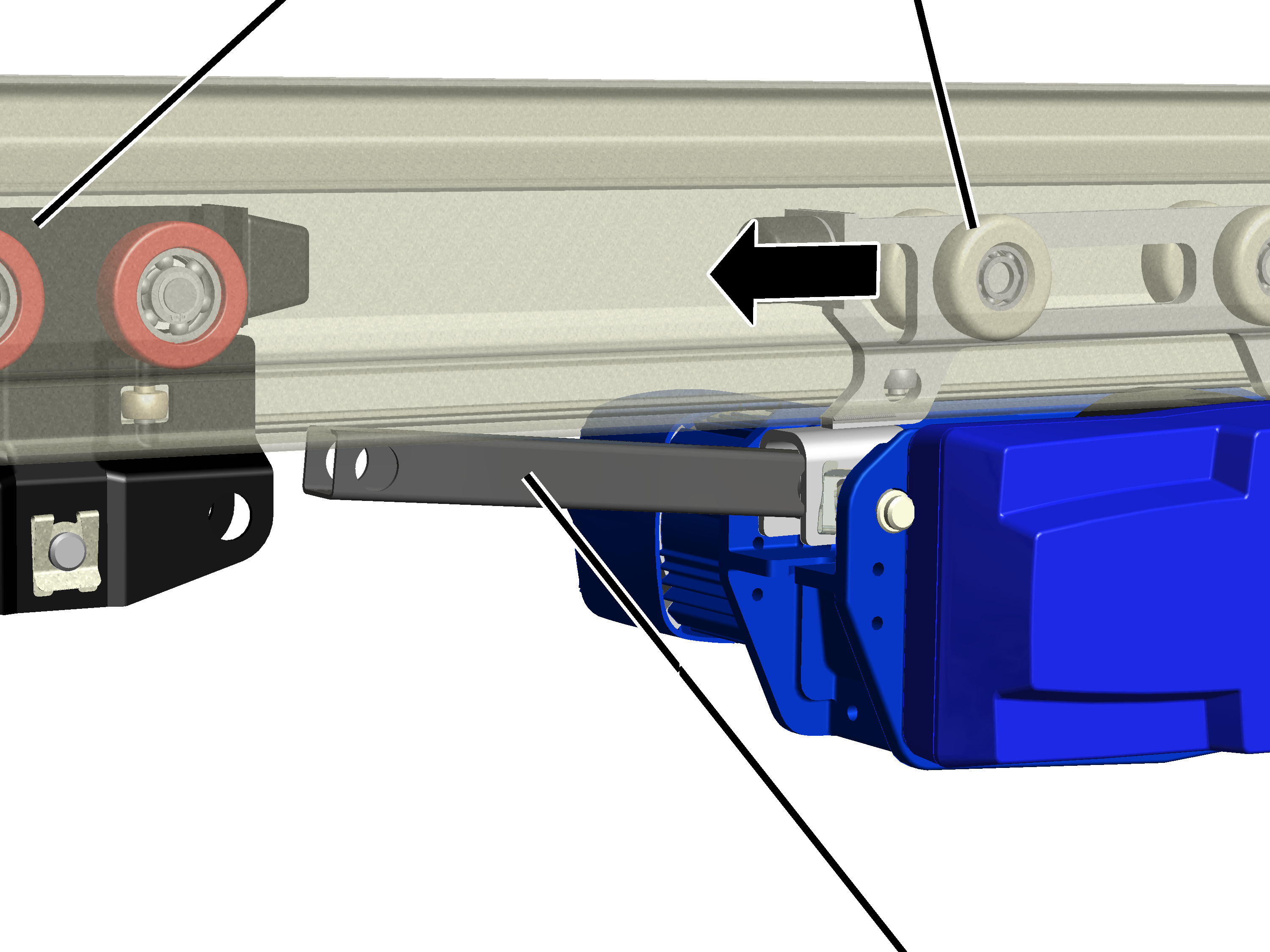

Fahrantrieb HBF einschieben und befestigen

Fahrwerk Kran/Katze

Fahrwerk HBF



Kupplungsstange

*   Den Fahrantrieb HBF so drehen, dass die Kupplungsstange in Richtung des Fahrwerks zeigt, an dem der Fahrantrieb HBF befestigt werden soll.

*   Fahrantrieb HBF mit Fahrwerk HBF in die HB-Profilschiene schieben.





Bolzen



Distanzhalter

Kupplungsstange

*   Fahrantrieb HBF mit der Kupplungsstange bis an das Fahrwerk schieben.

Die Kupplungsstange wird in dem Loch befestigt, das in Richtung des Fahrantriebs HBF zeigt.

*   Distanzhalter zwischen Fahrwerk und Kupplungsstange schieben.

*   Bolzen durch Fahrwerk und Kupplungsstange schieben.

*   Bolzen mit SL-Sicherung sichern.





Tellerfedern spannen

Durch die Tellerfedern wird der Druck eingestellt, mit dem das Reibrad des Fahrantriebs HBF gegen die HB-Profilschiene drückt.

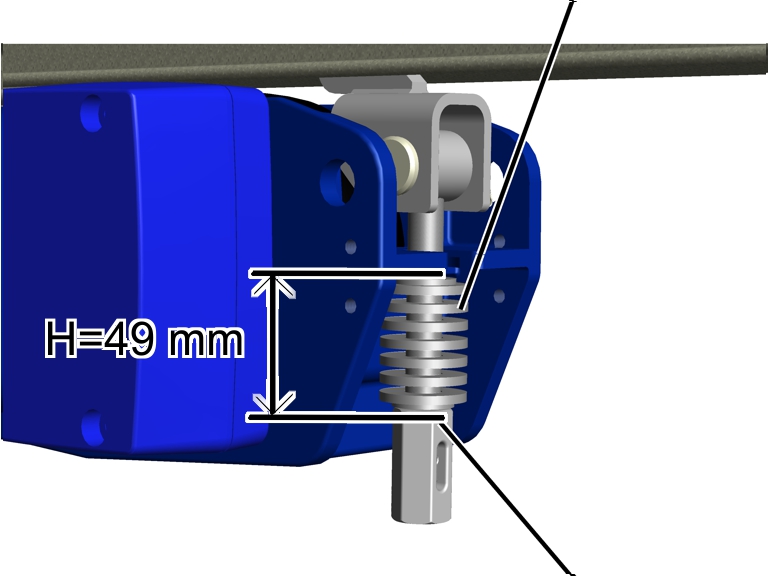

Tellerfedern



Kupplung

*   Kupplung so weit drehen, dass die Tellerfedern (einschließlich der oberen und unteren Scheiben) H = 49 mm lang ist.

*   Kupplung mit Federstecker sichern.

●   Das Reibrad drückt jetzt ausreichend stark gegen die HB-Profilschiene.









Nur bei Fahrantrieb HBF als Kranfahrantrieb



Schrägstellung prüfen

Sobald der Kran mit maximaler Tragfähigkeit verfahren kann:



*   Last an den Lasthaken hängen, die der maximalen Tragfähigkeit des Krans entspricht.

*   Kran einige Meter verfahren.

*   Schrägstellung des Krans (Positionsunterschied von einem Fahrantrieb gegenüber dem anderen Fahrantrieb) messen.



Ist die Schrägstellung größer als 2 Grad:

*   Tellerfedern der Fahrantriebe HBF lösen oder nachspannen.

*   Schrägstellung erneut messen und falls nötig korrigieren.



Eine Schrägstellung von bis zu 2 Grad ist unbedenklich und entsteht durch Toleranzen in den Fahrantrieben HBF und den Reibrädern.
