Distanzierung einbauen

Die Distanzierung besteht aus Fahrwerken und einer daran montierten Kupplungsstange.

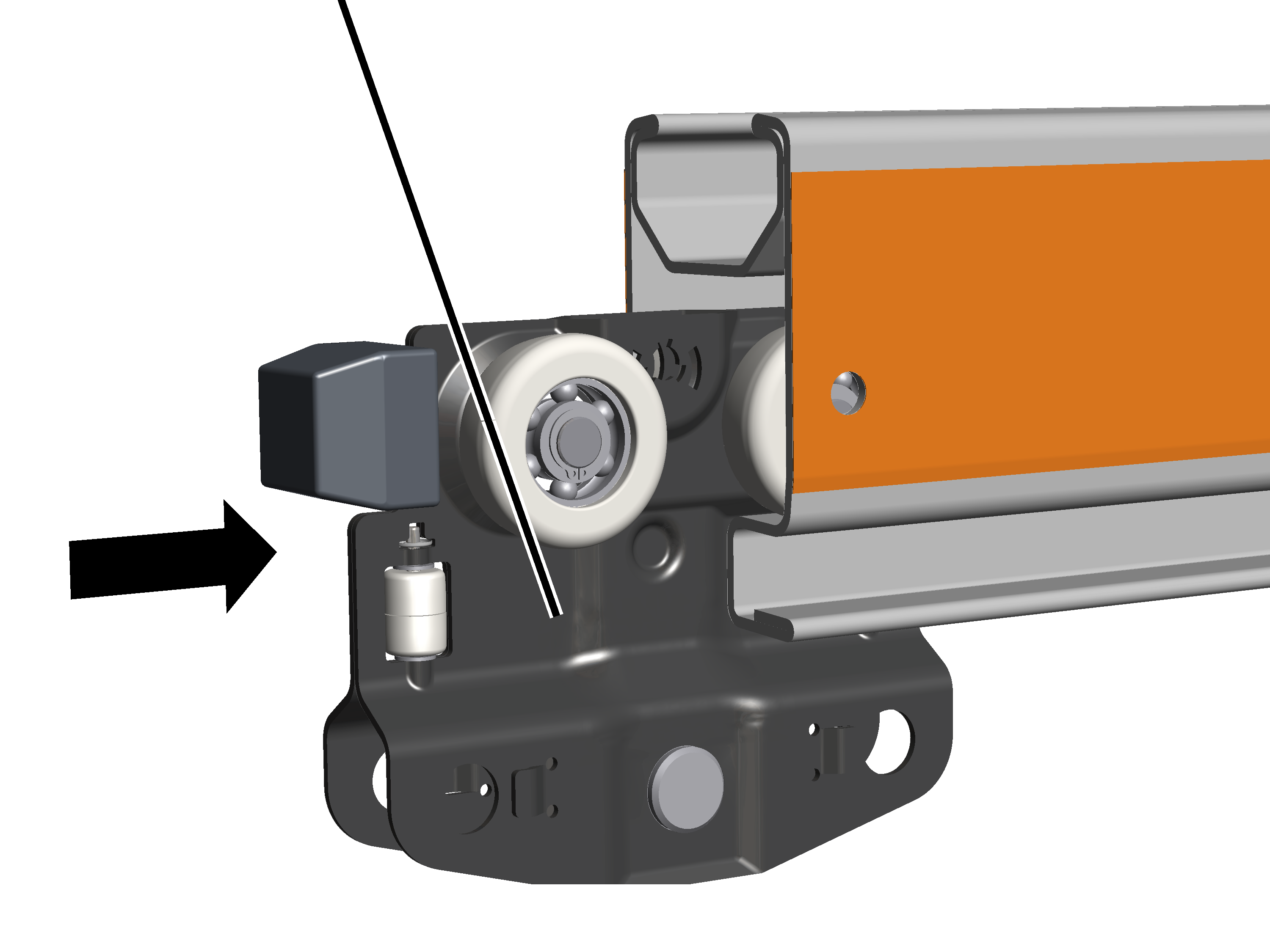

Bei Distanzierung als Vorlauffahrwerk: Ein zusätzliches Fahrwerk in jede HB-Profilschiene einschieben.

Bei einer lose fahrenden Distanzierung: Zwei zusätzliche Fahrwerke in jede HB-Profilschiene einschieben.

Bei Distanzierung mit Kupplungsstange: Es sind keine zusätzlichen Fahrwerke nötig.

Nur bei Distanzierung als Vorlauffahrwerk

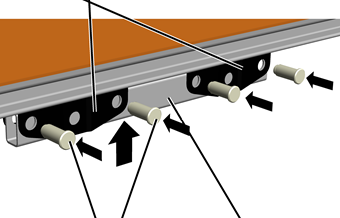

Fahrwerke verbinden

Vorlauffahrwerk	Fahrwerk des Krans oder der Katze

Kupplungsstange	Bolzen (3x)

Am Vorlauffahrwerk: Kupplungsstange zwischen das Fahrwerk schieben.

Bolzen (2x) durch Fahrwerk und Kupplungsstange schieben.

Bolzen mit SL-Sicherung (2x) sichern.

Am Fahrwerk des Krans oder der Katze: Kupplungsstange zwischen das vordere Loch am Fahrwerk schieben.

Bolzen (1x) durch das vordere Loch am Fahrwerk und durch die Kupplungsstange schieben.

Bolzen mit SL-Sicherung (1x) sichern.

Nur bei Distanzierung als Vorlauffahrwerk oder mit Kupplungsstange am Fahrantrieb HBF

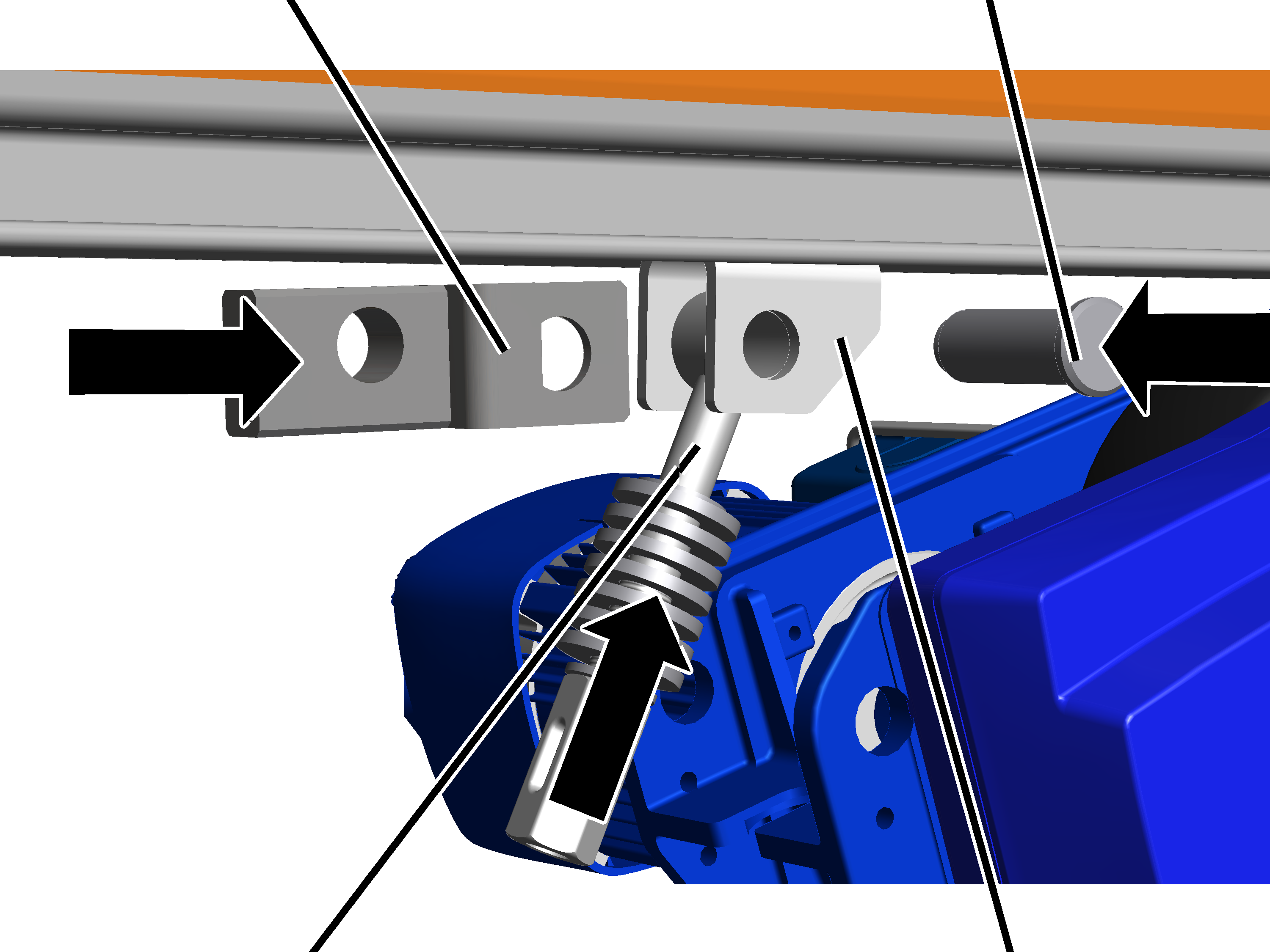

Fahrwerke verbinden

Kupplung	Bolzen

Augenschraube	Gabelstück am Fahrwerk HBF

Falls noch nicht zuvor montiert: Augenschraube zwischen das Gabelstück am Fahrwerk HBF schieben, Kupplung über das Gabelstück schieben, Bolzen einstecken und mit SL-Sicherung sichern.

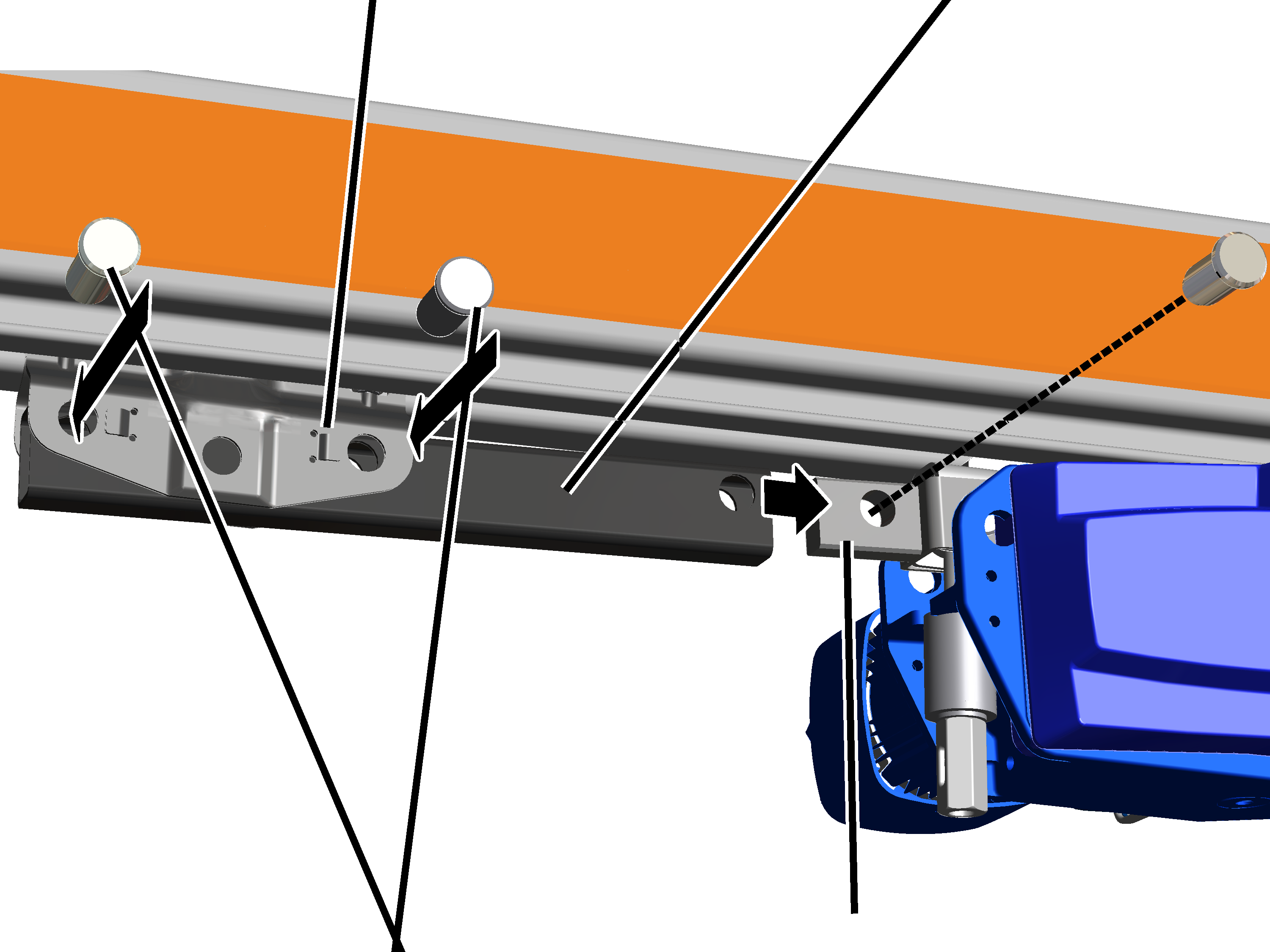

Kupplungsstange mit Vorlauffahrwerk verbinden:

Vorlauffahrwerk	Kupplungsstange

Bolzen	Kupplung

Am Vorlauffahrwerk: Kupplungsstange zwischen das Fahrwerk schieben.

Bolzen (2x) durch Fahrwerk und Kupplungsstange schieben.

Bolzen mit SL-Sicherung (2x) sichern.

Am Fahrantrieb HBF: Kupplungsstange über Kupplung schieben.

Bolzen durch Kupplungsstange und Kupplung schieben.

Bolzen mit SL-Sicherung sichern.

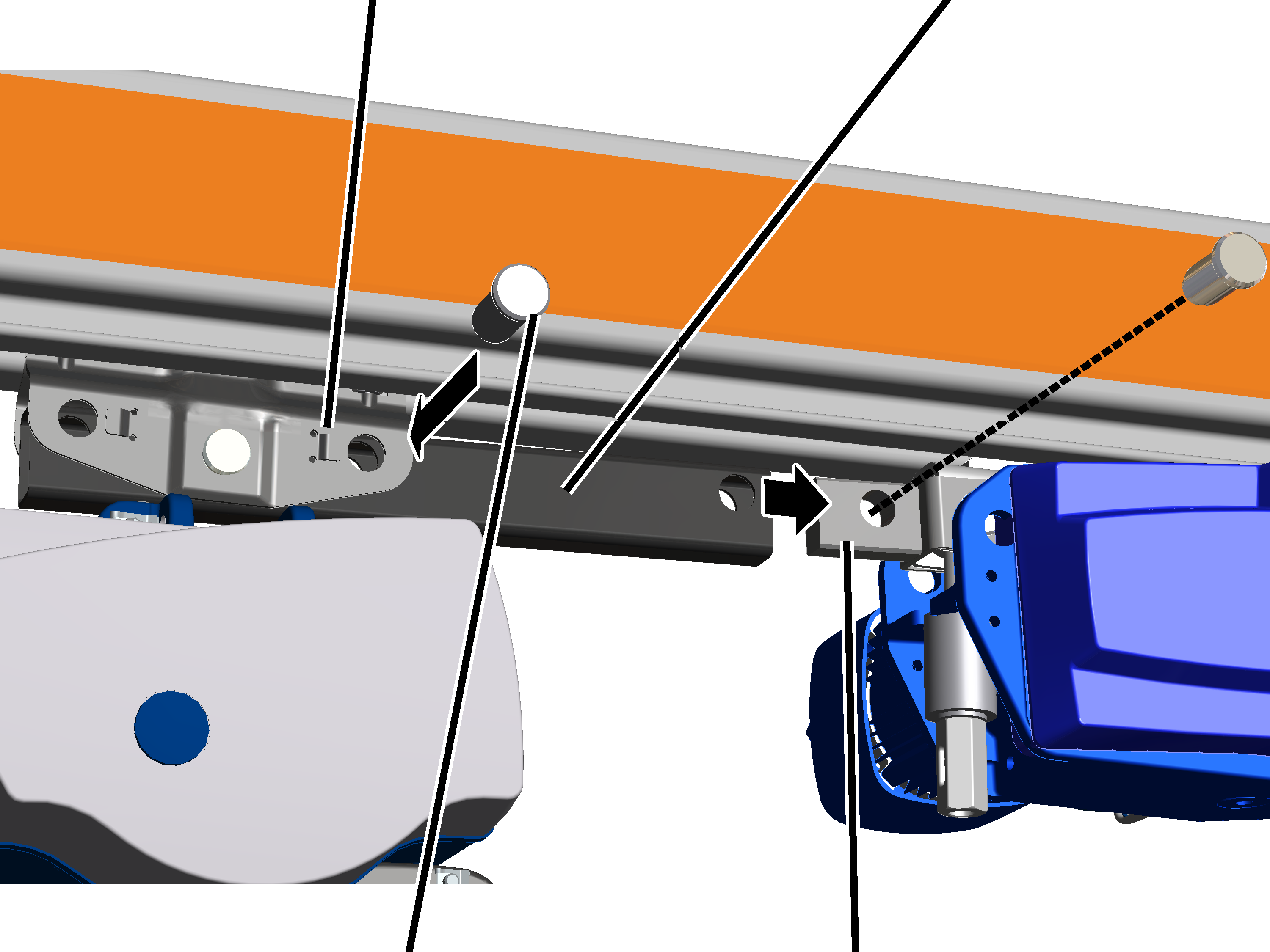

Kupplungsstange mit anderem HB-Kran- oder Katzfahrwerk verbinden:

Katzfahrwerk (oder Kranfahrwerk)	Kupplungsstange

Bolzen	Kupplung

Am Kranfahrwerk oder Katzfahrwerk: Kupplungsstange zwischen das Fahrwerk schieben.

Bolzen (1x) durch Fahrwerk und Kupplungsstange schieben.

Bolzen mit SL-Sicherung (1x) sichern.

Am Fahrantrieb HBF: Kupplungsstange über Kupplung schieben.

Bolzen durch Kupplungsstange und Kupplung schieben.

Bolzen mit SL-Sicherung sichern.

Nur bei lose fahrender Distanzierung

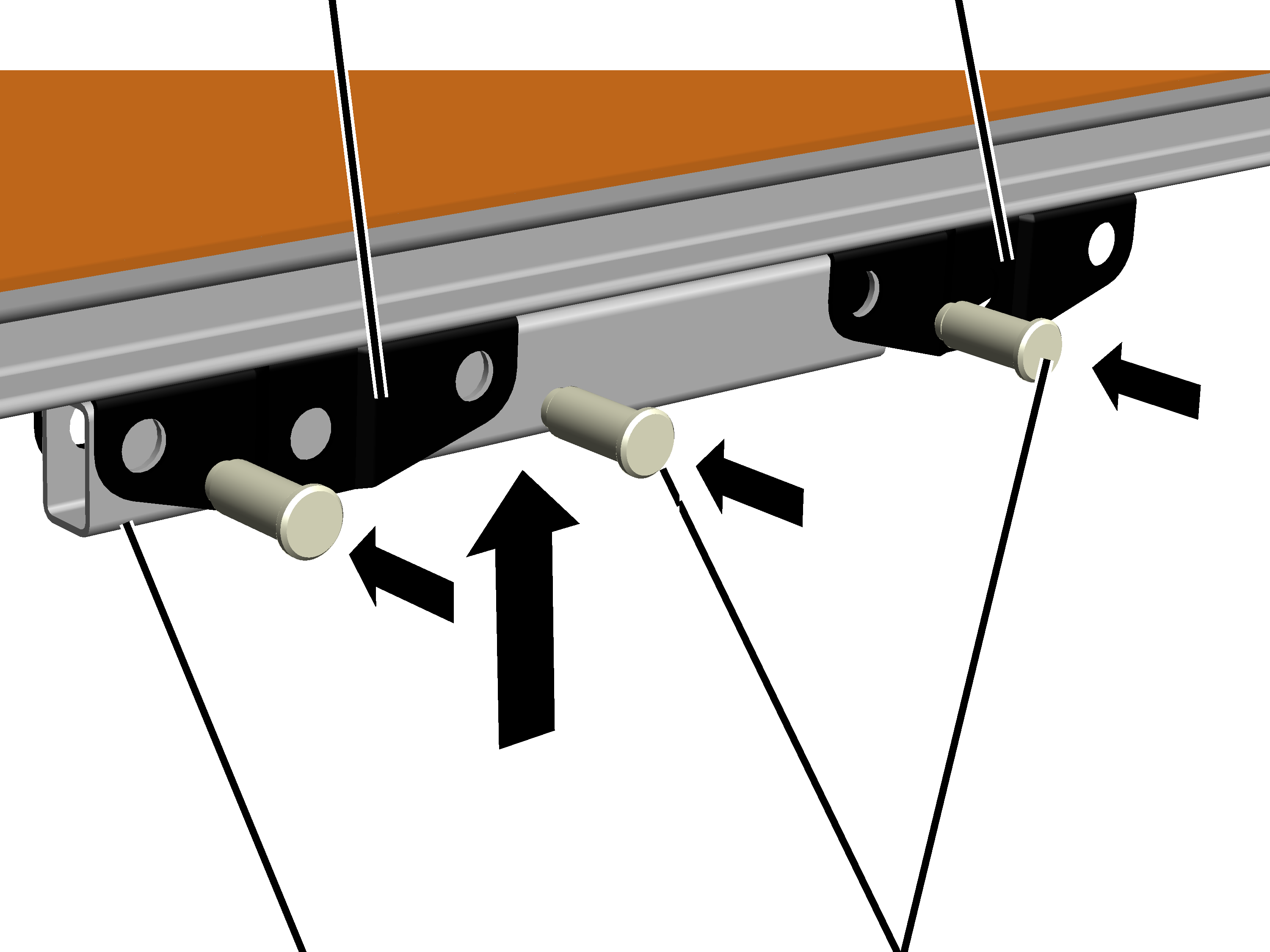

Fahrwerke verbinden

Fahrwerke für Distanzierung

Bolzen (4x)	Kupplungsstange

Kupplungsstange zwischen die Fahrwerke schieben.

Bolzen (4x) durch Fahrwerk und Kupplungsstange schieben.

Bolzen mit SL-Sicherung (4x) sichern.

Nur bei Distanzierung mit Kupplungsstange

Baugröße

Die Bilder zeigen die Montage der Kupplungsstange zwischen zwei Einschienenkatzen ESK. Die Montage zwischen zwei Kranen EHB oder ZHB oder zwischen Zweischienenkatzen unterscheidet sich nicht wesentlich davon.

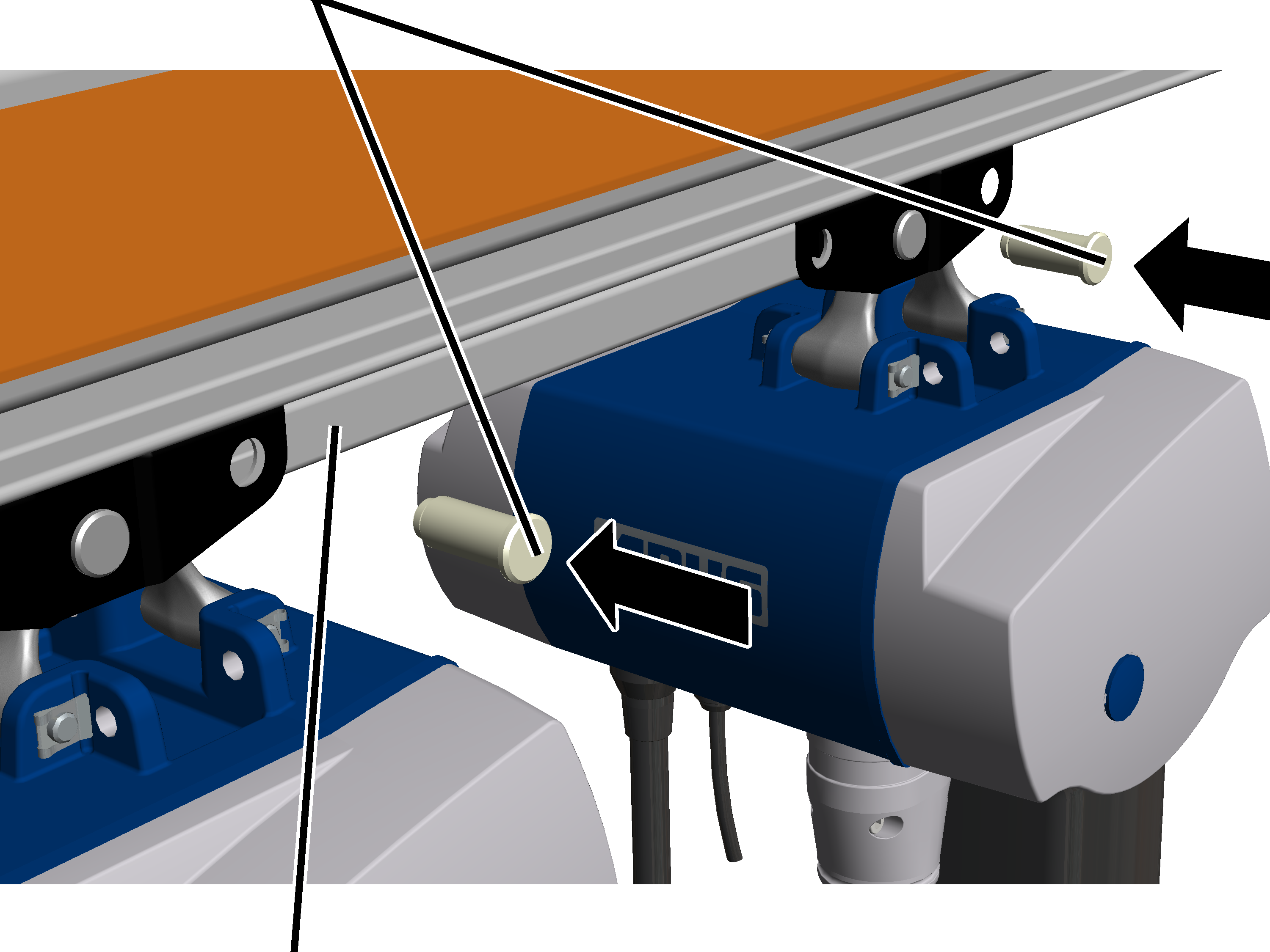

Fahrwerke verbinden

Bolzen

Kupplungsstange

Kupplungsstange zwischen die Fahrwerke schieben.

Bolzen (2x) durch Fahrwerk und Kupplungsstange schieben.

Bolzen mit SL-Sicherung (2x) sichern.
