Deckenträger 2LP/M16 oder M20 montieren: Mit Rippschraube anschrauben

Der Deckenträger 2LP/M16 oder M20 wird an eine eigene (kundenseitige) Befestigung geschraubt. Hierfür müssen Gewindebohrungen M16 oder Durchgangsbohrungen bauseits vorhanden sein.

	Materialstärke	Materialgüte
Durchgangsbohrung und Rippmuttern	Maximal 28 mm	Mindestens S235
Gewindebohrung und Rippschraube	Mindestens 16 mm	Mindestens S235

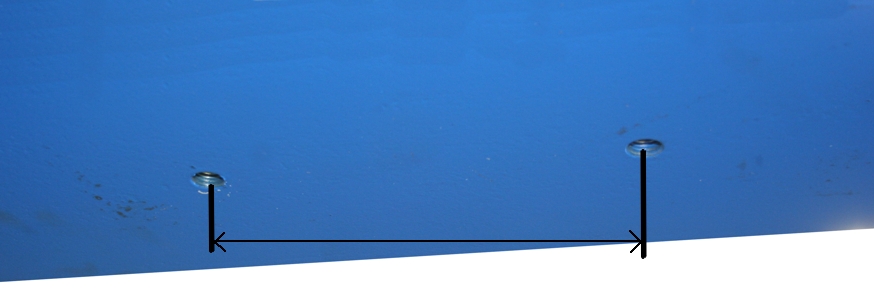

Deckenträger 2LP/M16 oder M20	Mindest-Abstand der Bohrungen	Maximal-Abstand der Bohrungen
Deckenträger A	90 mm	140 mm
Deckenträger B	140 mm	240 mm
Deckenträger C	240 mm	330 mm


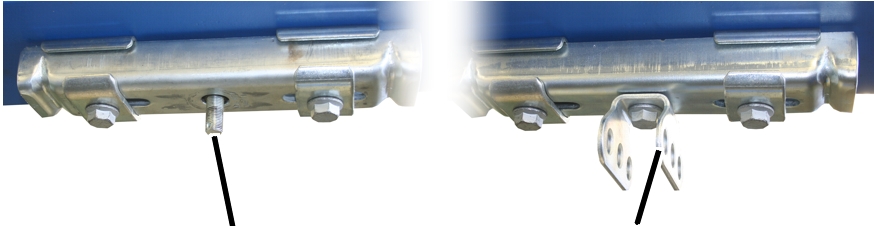

Gewindestange	Gelenkträger

Baugröße

Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16 oder M20 mit herausstehender Gewindestange (bei Normalaufhängung, Kurzaufhängung und Normalversteifung). Die Montage eines Deckenträgers 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung) unterscheidet sich nicht wesentlich davon.

	Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16. Die Montage eines Deckenträgers 2LP/M20 unterscheidet sich nicht wesentlich davon.
	Die Montage eines Deckenträgers 4LP/M20 ist im Produkthandbuch „Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“ beschrieben.

Deckenträger 2LP/M16 oder M20 mit Rippschrauben anschrauben

Nur bei Deckenträger 2LP/M16 mit Gelenkträger

Dieser Abschnitt gilt nur bei einem Deckenträger 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung)

Gelenkträger drehen

An jedem Deckenträger 2LP/M16 mit Gelenkträger:

Die Gelenkträger können je nach Ausrichtung der Tragkonstruktion längs oder quer zum Deckenträger 4LP/M20 montiert werden.

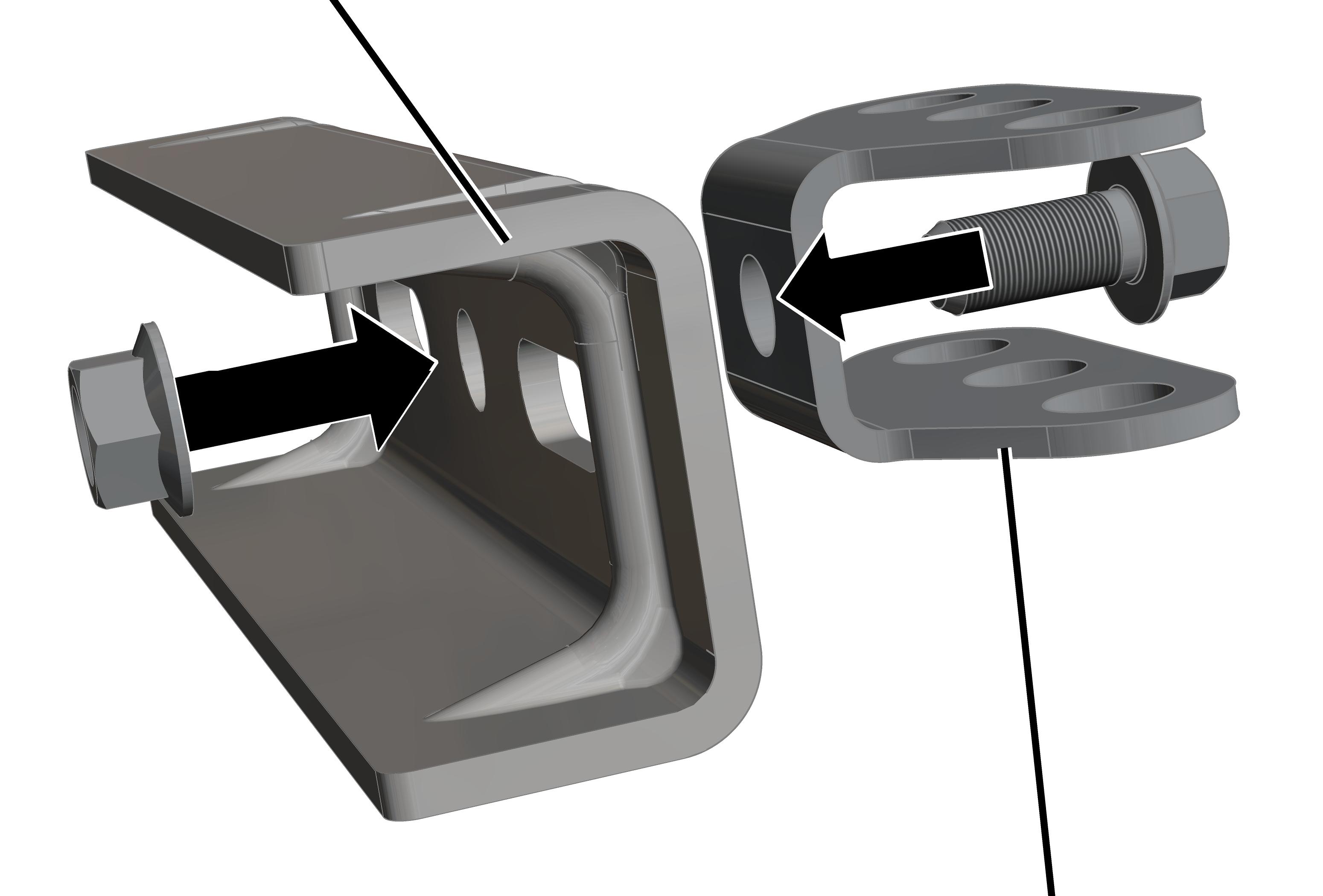

Deckenträger

	Gelenkträger

Rippschraube M16x35 durch Gelenkträger stecken.

Gelenkträger mit Rippschraube in Deckenträger stecken.

Rippmutter M16 von der Rückseite lose auf die Rippschraube drehen.

Gelenkträger nach Bedarf längs oder quer zum Deckenträger drehen.

Rippmutter anschrauben. 300 Nm.

An jedem Deckenträger 2LP/M16 oder M20:

Wo und in welchen Abständen die Deckenträger an der Tragkonstruktion montiert werden, ist in den Planungsunterlagen angegeben.

Die angegebenen Maße, Positionen und Abstände genau einhalten.

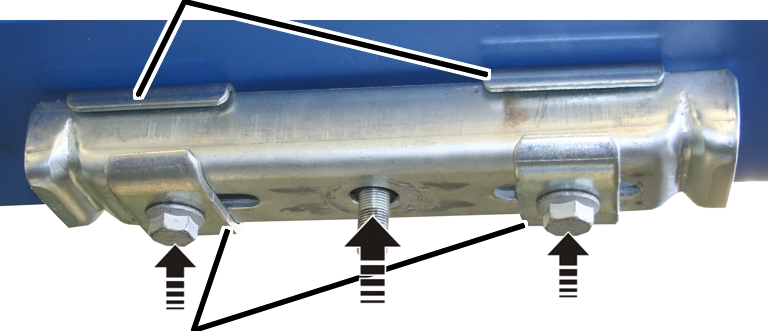

Halteplatten

Klemmplatten

Rippschrauben (2x) durch Klemmplatten (2x), Deckenträger (1x) und Halteplatten (2x) stecken.

	Rippschraube
Durchgangsbohrung und Rippmuttern	M16x90
Gewindebohrung und Rippschraube	M16x70

Deckenträger unter die Bohrungen halten und Rippschrauben locker anschrauben.

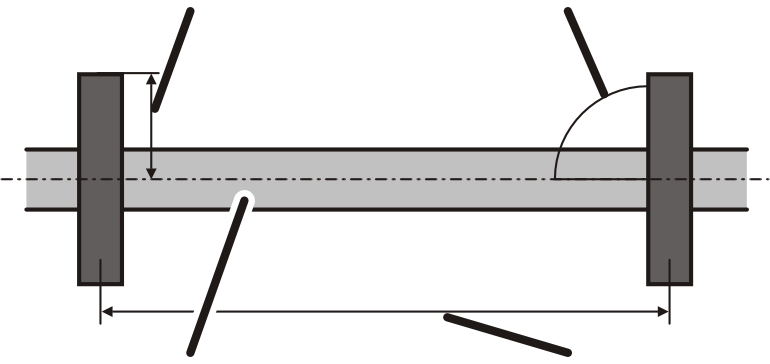

Deckenträger mittig zur HB-Profilschiene	Deckenträger rechtwinklig zur HB-Profilschiene

Spätere HB-Profilschiene	Aufhängeabstand LB

Den Deckenträger so ausrichten, dass er in Längsrichtung genau rechtwinklig zur späteren HB-Profilschiene steht.

Den Deckenträger so verschieben, dass er genau mittig zur späteren HB-Profilschiene steht.

Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.

Rippschrauben (2x) zunächst handfest festschrauben.

Die Rippschrauben werden später (nach dem Ausrichten der HB-Profilschiene) mit dem richtigen Anzieh-Drehmoment festgeschraubt.

Falls die Deckenträger 2LP/M16 oder M20 bereits jetzt endgültig ausgerichtet werden können:

Rippschrauben festschrauben.

Das korrekte Anzieh-Drehmoment abhängig von der Schraubengüte und der Reibungszahl aus der Normtabelle auswählen.

Beispiel: 200 Nm bei M16 und Schraubengüte 8.8 und Reibungszahl 0,12.
