Deckenträger 2LP/M16 oder M20 |

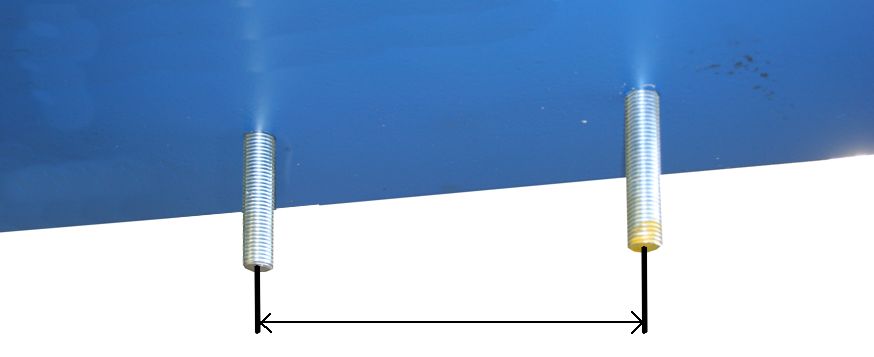

Mindest-Abstand der Gewindestangen |
Maximal-Abstand der Gewindestangen |
|
Deckenträger A |
90 mm |
140 mm |
|
Deckenträger B |
140 mm |
240 mm |
|
Deckenträger C |
240 mm |
330 mm |
|
| |
|
Gewindestange |
Gelenkträger |
|
|
Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16 oder M20 mit herausstehender Gewindestange (bei Normalaufhängung, Kurzaufhängung und Normalversteifung). Die Montage eines Deckenträgers 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung) unterscheidet sich nicht wesentlich davon. |
|
|
Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16. Die Montage eines Deckenträgers 2LP/M20 unterscheidet sich nicht wesentlich davon. |
|
|
Die Montage eines Deckenträgers 4LP/M20 ist im Produkthandbuch „Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“ beschrieben. |
Dieser Abschnitt gilt nur bei einem Deckenträger 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung)
An jedem Deckenträger 2LP/M16 mit Gelenkträger:
Die Gelenkträger können je nach Ausrichtung der Tragkonstruktion längs oder quer zum Deckenträger 4LP/M20 montiert werden.
|
Deckenträger |
|
|
| |
|
|
Gelenkträger |
Rippschraube M16x35 durch
Gelenkträger stecken.
Gelenkträger mit Rippschraube in
Deckenträger stecken.
Rippmutter M16 von der Rückseite
lose auf die Rippschraube drehen.
Gelenkträger nach Bedarf längs
oder quer zum Deckenträger drehen.
Rippmutter anschrauben.
300 Nm.
An jedem Deckenträger 2LP/M16 oder M20:
|
|
Wo und in welchen Abständen die Deckenträger an der Tragkonstruktion montiert werden, ist in den Planungsunterlagen angegeben. |
Die angegebenen Maße, Positionen und Abstände genau einhalten.
|

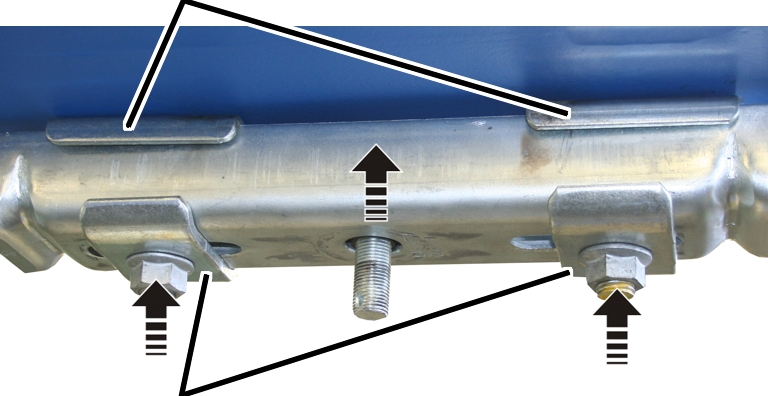

Halteplatten |
|
|
| |
|
Klemmplatte |
|
Halteplatte (2x), Deckenträger
(1x) und Klemmplatte (2x) auf die Gewindestangen stecken.
Rippmuttern M16 (2x) locker auf
die Gewindestange drehen.
|
Deckenträger mittig zur HB-Profilschiene |
Deckenträger rechtwinklig zur HB-Profilschiene |
|
| |
|
Spätere HB-Profilschiene |
Aufhängeabstand LB |
Den Deckenträger so ausrichten,
dass er in Längsrichtung genau rechtwinklig zur späteren HB-Profilschiene steht.
Den Deckenträger so verschieben,
dass er genau mittig zur späteren HB-Profilschiene steht.
Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.
Rippmuttern M16 (2x) zunächst
handfest festschrauben.
Die Rippmuttern werden später (nach dem Ausrichten der HB-Profilschiene) mit dem richtigen Anzieh-Drehmoment festgeschraubt.
Falls die Deckenträger 2LP/M16 oder M20 bereits jetzt endgültig ausgerichtet werden können:
Rippmuttern festschrauben.
Das korrekte Anzieh-Drehmoment abhängig von der Schraubengüte und der Reibungszahl aus der Normtabelle auswählen.
Beispiel: 200 Nm bei M16 und Schraubengüte 8.8 und Reibungszahl 0,12.
