Der Deckenträger 2LP/M16 oder M20 wird mit zwei Flanschklemmen an den unteren Flansch eines I-Trägers geklemmt.
|
| |
|
Gewindestange |
Gelenkträger |
|
|

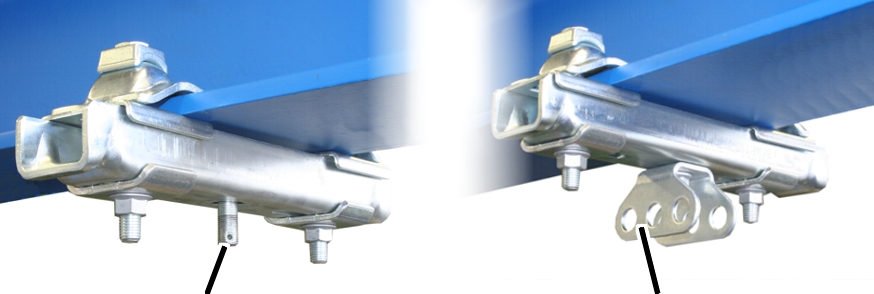

Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16 oder M20 mit herausstehender Gewindestange (bei Normalaufhängung, Kurzaufhängung und Normalversteifung). Die Montage eines Deckenträgers 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung) unterscheidet sich nicht wesentlich davon. |
|
|
Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16. Die Montage eines Deckenträgers 2LP/M20 unterscheidet sich nicht wesentlich davon. |
|
|
Die Montage eines Deckenträgers 4LP/M20 ist im Produkthandbuch „Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“ beschrieben. |
Dieser Abschnitt gilt nur bei einem Deckenträger 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung)
An jedem Deckenträger 2LP/M16 mit Gelenkträger:
Die Gelenkträger können je nach Ausrichtung der Tragkonstruktion längs oder quer zum Deckenträger 4LP/M20 montiert werden.
|
Deckenträger |
|
|
| |
|
|
Gelenkträger |

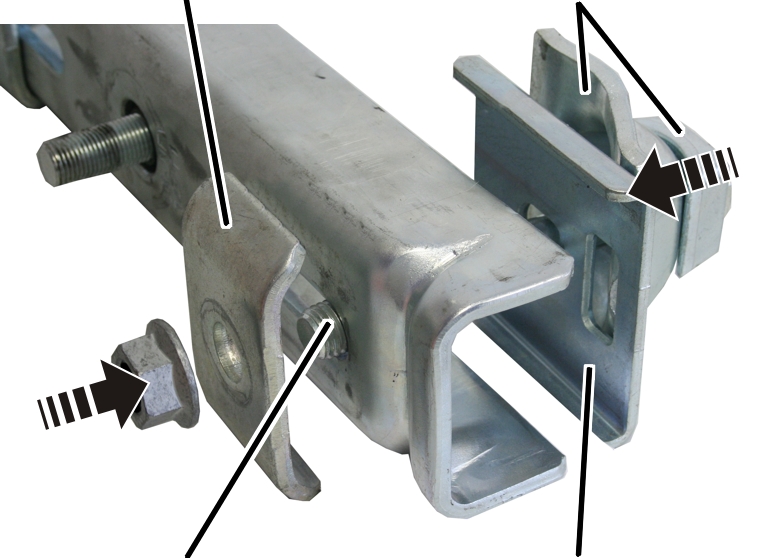

Rippschraube M16x35 durch
Gelenkträger stecken.
Gelenkträger mit Rippschraube in
Deckenträger stecken.
Rippmutter M16 von der Rückseite
lose auf die Rippschraube drehen.
Gelenkträger nach Bedarf längs
oder quer zum Deckenträger drehen.
Rippmutter anschrauben.
300 Nm.
Zweimal pro Deckenträger 2LP/M16 oder M20:
|
Klemmplatte |
Klemmbügel mit Kopfplatte |
|
| |
|
Sechskantschraube |
Halteplatte |

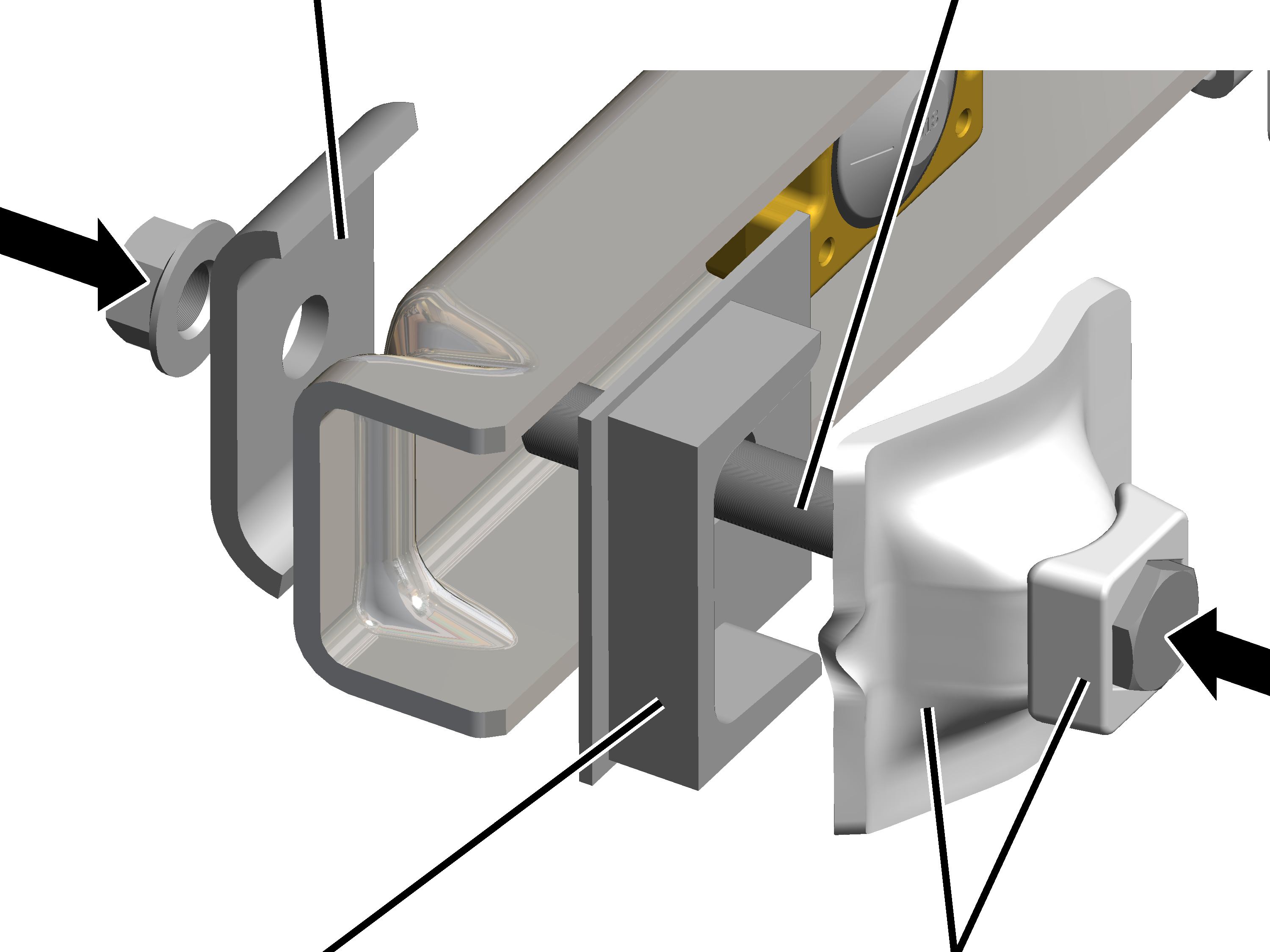

Kopfplatte, Klemmbügel und
Halteplatte auf Sechskantschraube M16x130 schieben.
Sechskantschraube durch
Deckenträger schieben.
Von unten Klemmplatte
aufstecken.
Rippmutter M16 locker auf die
Sechskantschraube drehen.
|
Klemmbügel |
Nase |
|
| |
|
Halteplatte |
|

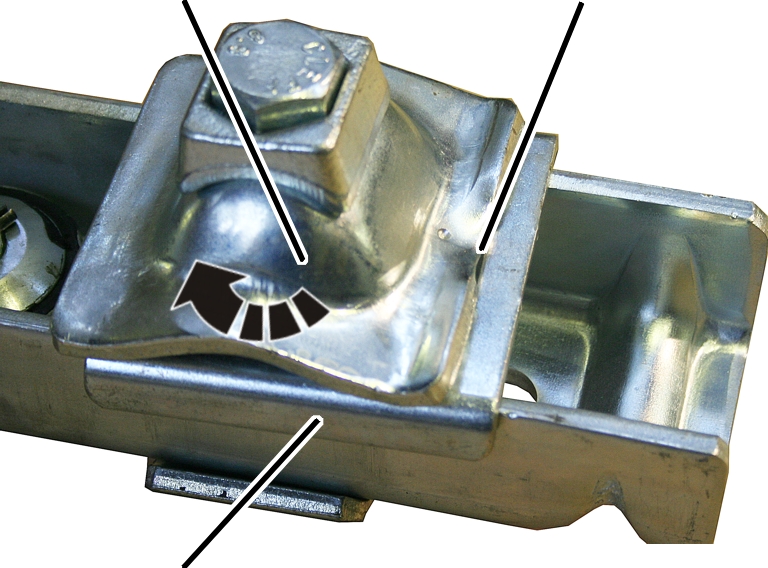

Klemmbügel drehen: Die Nase des
Klemmbügels soll in der Öffnung der Halteplatte klemmen.
Dieser Abschnitt gilt nur, wenn der Flansch des I-Trägers dicker ist als 20 mm.
Zweimal pro Deckenträger 2LP/M16 oder M20:
|
Klemmplatte |
Sechskantschraube |
|
| |
|
Halteplatte für dicke Flansche |
Klemmbügel mit Kopfplatte |

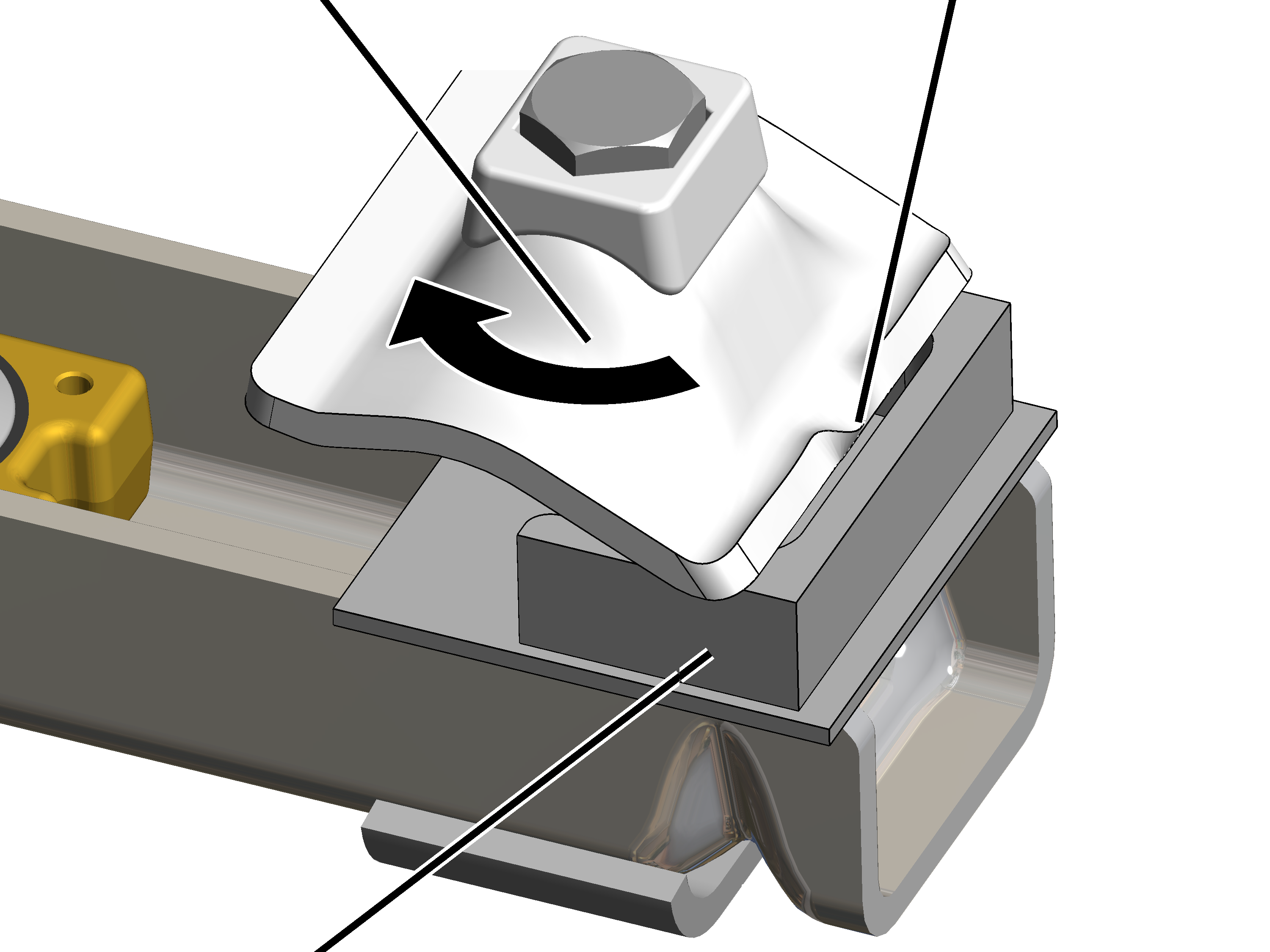

Kopfplatte, Klemmbügel und Halteplatte für dicke
Flansche auf Sechskantschraube M16 schieben.
Sechskantschraube durch
Deckenträger schieben.
Von unten Klemmplatte
aufstecken.
Rippmutter M16 locker auf die
Sechskantschraube drehen.
|
Klemmbügel |
Nase |
|
| |
|
Halteplatte für dicke Flansche |
|
An jedem Deckenträger 2LP/M16 oder M20:
|
|
Wo und in welchen Abständen die Deckenträger an der Tragkonstruktion montiert werden, ist in den Planungsunterlagen angegeben. |
Die angegebenen Maße, Positionen und Abstände genau einhalten.
|
|
Flanschklemmen |
|
| |

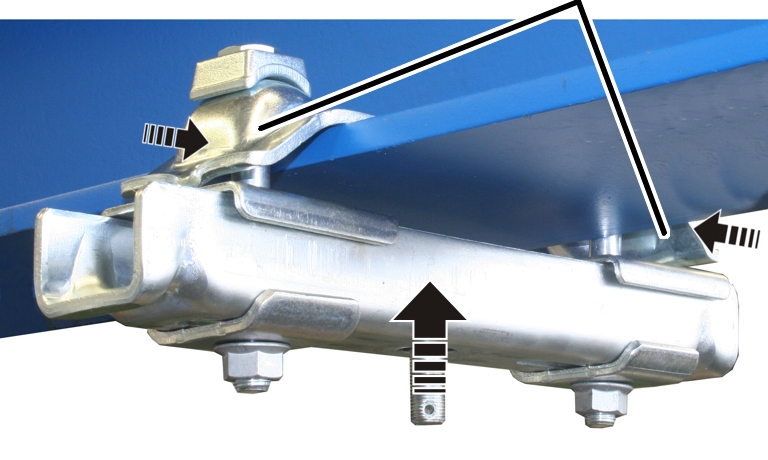

Deckenträger mit Flanschklemmen
auf I-Träger schieben.
|
Deckenträger mittig zur HB-Profilschiene |
Deckenträger rechtwinklig zur HB-Profilschiene |
|
| |
|
Spätere HB-Profilschiene |
Aufhängeabstand LB |
Den Deckenträger so verschieben,
dass er genau mittig zur späteren HB-Profilschiene steht.
Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.
|
|

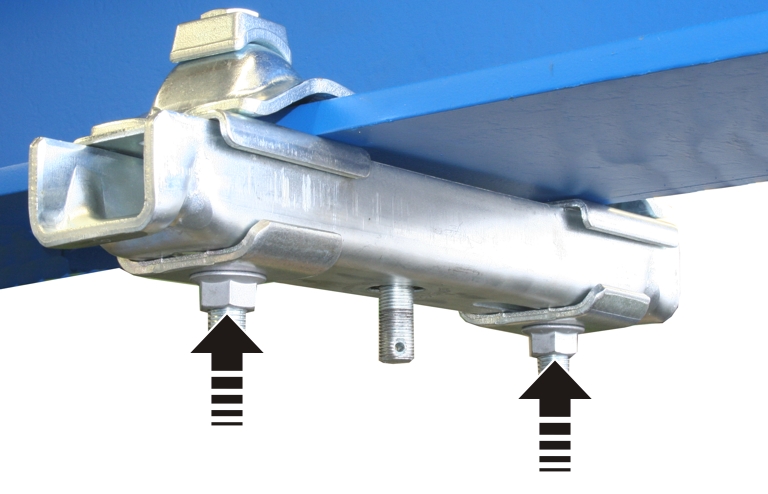

Rippmuttern M16 (2x) zunächst
handfest festschrauben.
Die Rippmuttern werden später (nach dem Ausrichten der HB-Profilschiene) mit dem richtigen Anzieh-Drehmoment festgeschraubt.
Falls die Deckenträger 2LP/M16 oder M20 bereits jetzt endgültig ausgerichtet werden können:
Rippmuttern festschrauben.
200 Nm.
