Deckenträger 2LP/M16 oder M20 montieren: Anschweißblock

Der Deckenträger 2LP/M16 oder M20 wird nicht direkt an die Tragkonstruktion geschweißt. Stattdessen wird ein Anschweißblock angeschweißt, an dem dann der Deckenträger 2LP/M16 oder M20 angeschraubt und ausgerichtet wird.


Gewindestange	Gelenkträger

Baugröße

Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16 oder M20 mit herausstehender Gewindestange (bei Normalaufhängung, Kurzaufhängung und Normalversteifung). Die Montage eines Deckenträgers 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung) unterscheidet sich nicht wesentlich davon.

	Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16. Die Montage eines Deckenträgers 2LP/M20 unterscheidet sich nicht wesentlich davon.
	Die Montage eines Deckenträgers 4LP/M20 ist im Produkthandbuch „Deckenträger 4LP/M20 und Kranbahnaufhängung M20 montieren“ beschrieben.

Anforderungen an den Schweißfachbetrieb

Der Betrieb, der den Schweißfachbetrieb beauftragt, ist für die Auswahl und die richtige Qualifikation des Schweißfachbetriebs verantwortlich.

Warnung Vorsicht

Gefahr für Personen!

Personen können verletzt werden, wenn die Schweißarbeiten falsch durchgeführt wird.

Wird nicht ABUS-Personal mit der Prüfung beauftragt, ist der Betreiber verantwortlich, dass ausreichend qualifiziertes Personal die Anlage prüft.

Bevor Schweißarbeiten durchgeführt werden:

─ Eine Schweißaufsichtsperson (z.B. eines Schweißfachbetriebs) muss eine Schweißanweisung für die Schweißarbeiten erstellen.

─ Diese Schweißanweisung dient der Schweißfachkraft als Grundlage für die gesamten Schweißarbeiten.

─ In Europa: Schweißaufsichtsperson und Schweißfachbetrieb müssen eine Zertifizierung nach DIN EN 1090 EXC-3 haben.

Anschweißblock anschweißen

An jedem Deckenträger 2LP/M16 oder M20:

Wo und in welchen Aufhängeabständen die Deckenträger an der Tragkonstruktion montiert werden, ist in den Planungsunterlagen angegeben.

Die angegebenen Maße, Positionen und Abstände genau einhalten.

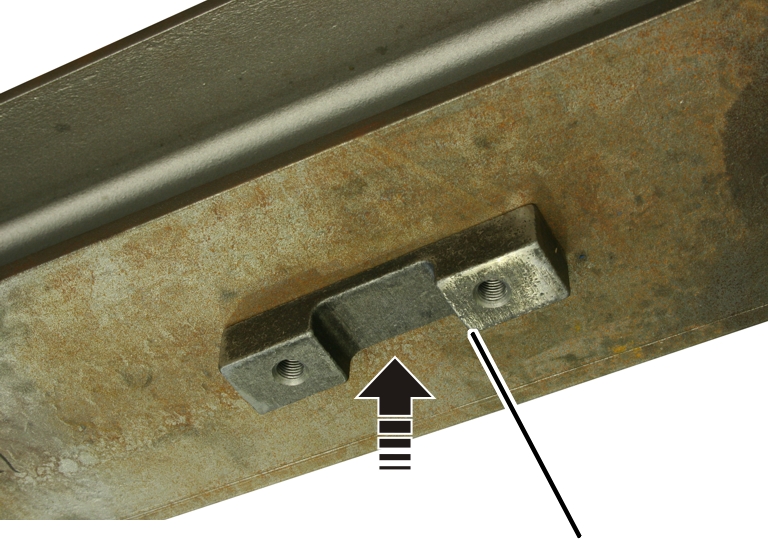

	Anschweißblock

Schweißstelle reinigen. Es darf kein Rost, Zunder, Farbe, Fett oder Öl im Bereich der Schweißstelle sein.

Deckenträger mittig zur HB-Profilschiene	Deckenträger rechtwinklig zur HB-Profilschiene

Spätere HB-Profilschiene	Aufhängeabstand LB

Den Anschweißblock so ausrichten, dass er in Längsrichtung genau rechtwinklig zur späteren HB-Profilschiene steht.

Den Anschweißblock so verschieben, dass er genau mittig zur späteren HB-Profilschiene steht.

Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.


Tragkonstruktion	Anschweißblock

Anschweißblock mit umlaufender Kehlnaht a = 4 mm anschweißen.

─ Werkstoff des Anschweißblocks: S 235 JR.

─ Güte der Schweißnähte: Bewertungsgruppe B nach DIN EN ISO 5817.

Anschweißblock und gesamte Tragkonstruktion lackieren (oder auf eine andere Art gegen Rost schützen).

Deckenträger 2LP/M16 oder M20 an Anschweißblock schrauben

Nur bei Deckenträger 2LP/M16 mit Gelenkträger

Dieser Abschnitt gilt nur bei einem Deckenträger 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung)

Gelenkträger drehen

An jedem Deckenträger 2LP/M16 mit Gelenkträger:

Die Gelenkträger können je nach Ausrichtung der Tragkonstruktion längs oder quer zum Deckenträger 4LP/M20 montiert werden.

Deckenträger

	Gelenkträger

Rippschraube M16x35 durch Gelenkträger stecken.

Gelenkträger mit Rippschraube in Deckenträger stecken.

Rippmutter M16 von der Rückseite lose auf die Rippschraube drehen.

Gelenkträger nach Bedarf längs oder quer zum Deckenträger drehen.

Rippmutter anschrauben. 300 Nm.

An jedem Deckenträger 2LP/M16 oder M20:

Deckenträger	Anschweißblock

	Klemmplatte

Deckenträger unter den Anschweißblock halten.

Klemmplatten (2x) auf Rippschrauben M16x45 (2x) stecken.

Rippschrauben mit Klemmplatten eindrehen.

Rippschrauben festschrauben. 200 Nm.
