Deckenträger 2LP/M16 montieren: Ankerschiene (Halfenschiene)



Der Deckenträger 2LP/M16 wird an eine Ankerschiene der Firma Halfen geschraubt, die fest im Betonteil vergossen wurde.

An einem Deckenanschluss an einer eingegossenen Ankerschiene kann nur ein Deckenträger 2LP/M16 montiert werden. Ein Deckenträger 2LP/M20 oder 4LP/M20 kann nicht montiert werden.



Gewindestange

Gelenkträger



Baugröße

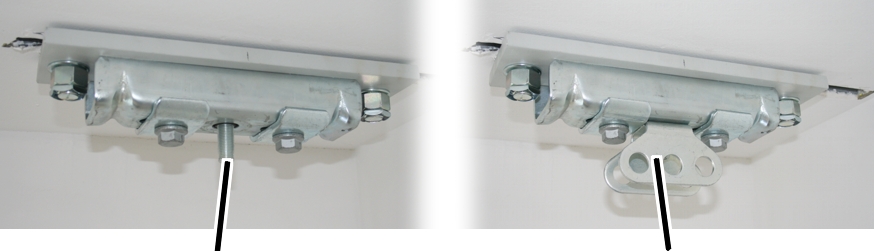

Die Bilder zeigen die Montage eines Deckenträgers 2LP/M16 oder M20 mit herausstehender Gewindestange (bei Normalaufhängung, Kurzaufhängung und Normalversteifung). Die Montage eines Deckenträgers 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung) unterscheidet sich nicht wesentlich davon.





Halfenschiene in Betonteil eingießen

Beim Gießen des Betonteils:

Planungsunterlagen

Wo und in welchen Abständen die Halfenschienen eingegossen werden, ist in den Planungsunterlagen angegeben.

Die angegebenen Maße, Positionen und Abstände genau einhalten.



─     Nur Ankerschienen der Firma Halfen verwenden, die bauaufsichtlich zugelassen sind und für dynamische Belastung geeignet sind.

─     Die Hinweise des Herstellers beachten.

─     Nur zusammengehörige Teile des Ankerschienen-Systems verwenden.





Deckenträger mittig zur HB-Profilschiene

Deckenträger rechtwinklig zur HB-Profilschiene

Spätere HB-Profilschiene

Aufhängeabstand LB

*   Die Halfenschiene so ausrichten, dass der Deckenträger später in Längsrichtung genau rechtwinklig zur späteren HB-Profilschiene steht.

*   Die Halfenschiene so verschieben, dass der Deckenträger später genau mittig zur späteren HB-Profilschiene steht.

Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.

*   Die Halfenschiene in die Planung der Bewehrungsführung und Betonüberdeckung einbeziehen.





Anschraubplatte montieren

An jedem Deckenträger 2LP/M16:

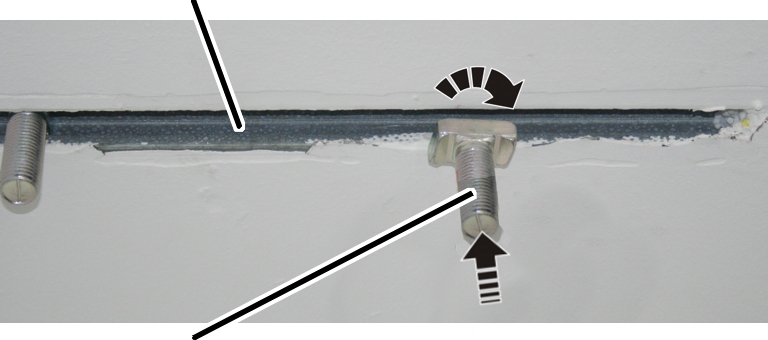

Halfenschiene



Halfenschraube



*   Die Halfenschrauben (2x) in die Halfenschiene stecken und drehen.

*   Die Halfenschrauben so verschieben, dass sie zum Lochabstand der Anschraubplatten passen.





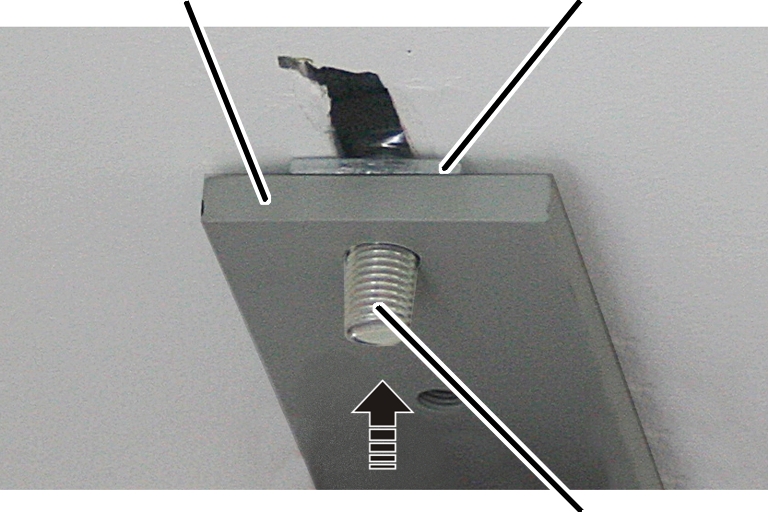

Anschraubplatte

Quadratische Unterlegscheibe



Halfenschraube

*   Quadratische Unterlegscheibe (2x) auf die Halfenschrauben stecken.

Die Anschraubplatte muss glatt an der Halfenschiene aufliegen. Sie darf nicht auf dem Beton um die Halfenschiene herum aufliegen. Durch die quadratische Unterlegscheibe wird sichergestellt, dass die Anschraubplatte an der Halfenschiene anliegt und den Beton nicht belastet.

*   Anschraubplatte auf die Halfenschrauben stecken.





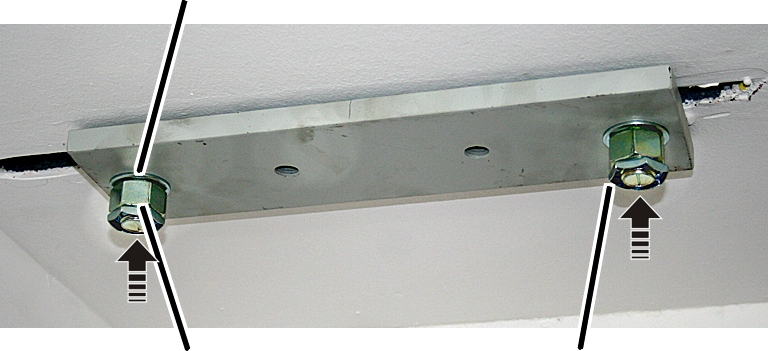

Unterlegscheibe



Sechskantmutter

Sicherungsmutter

*   Unterlegscheibe (2x) und Sechskantmutter (2x) auf die Halfenschraube schrauben.

*   Sechskantmutter anschrauben.

Halfen-Schraube

Größe, Länge und Güte

Anzieh-Drehmoment

HSR40/22

M16x40 (8.8)

200 Nm

HSR 50/30

M20x45 (8.8)

400 Nm

HS 50/30

M24x45 (4.6)

200 Nm

HS 72/48

M24x45 (8.8)

680 Nm

Anzieh-Drehmomente für Halfenschrauben.

*   Sicherungsmutter (2x) aufschrauben und kontern.





Deckenträger 2LP/M16 an Anschraubplatte schrauben

Nur bei Deckenträger 2LP/M16 mit Gelenkträger

Dieser Abschnitt gilt nur bei einem Deckenträger 2LP/M16 mit angeschraubtem Gelenkträger (bei Normalversteifung, Schrägaufhängung, Schrägversteifung und V-Aufhängung)





Gelenkträger drehen

An jedem Deckenträger 2LP/M16 mit Gelenkträger:

Die Gelenkträger können je nach Ausrichtung der Tragkonstruktion längs oder quer zum Deckenträger 4LP/M20 montiert werden.



Deckenträger





Gelenkträger

*   Rippschraube M16x35 durch Gelenkträger stecken.

*   Gelenkträger mit Rippschraube in Deckenträger stecken.

*   Rippmutter M16 von der Rückseite lose auf die Rippschraube drehen.

*   Gelenkträger nach Bedarf längs oder quer zum Deckenträger drehen.

*   Rippmutter anschrauben. 300 Nm.









An jedem Deckenträger 2LP/M16:



Klemmplatte

Deckenträger

Rippschraube M16x70

*   Deckenträger (1x) und Klemmplatten (2x) von unten unter die Anschraubplatte halten.

*   Deckenträger mit Rippschrauben M16x70 (2x) locker anschrauben.

*   Den Deckenträger so verschieben, dass er genau mittig zur späteren HB-Profilschiene steht.

Dies ist nötig, damit die HB-Profilschiene später ausgerichtet werden kann.

*   Rippschrauben M16x70 (2x) zunächst handfest festschrauben.

Die Rippschrauben werden später (nach dem Ausrichten der HB-Profilschiene) mit dem richtigen Anzieh-Drehmoment festgeschraubt.





Falls die Deckenträger 2LP/M16 bereits jetzt endgültig ausgerichtet werden können:

*   Rippschrauben festschrauben. 200 Nm.
