Uniquement pour palan à chaîne à 2 brins
|
boulon |
tampon |
|
| |
|
roulement rainuré à billes |
poulie de renvoi |
Placer le crochet de levage dans
le moufle inférieur.
Lubrifier le roulement rainuré à
billes du crochet de levage.
Lubrifiant : « High-Lub LT1 EP ». Pour plus de détails, voir « Lubrifiants ».
Insérer le tampon.
Tourner la chaîne jusqu'à ce
qu'elle soit droite et la placer autour de la poulie de renvoi. La chaîne ne
doit pas être placée sur la poulie de renvoi tant qu'elle est tordue.
Placer la poulie de renvoi et le
boulon dans le moufle inférieur.
Lubrifier la douille à aiguilles
sur la poulie de renvoi.
Lubrifiant : « Klüber Staburags NBU 12 Alltemp ». Pour plus de détails, voir « Lubrifiants ».
|
|
Assembler les semi-moufles en
les raccordant bien l'un sur l'autre.

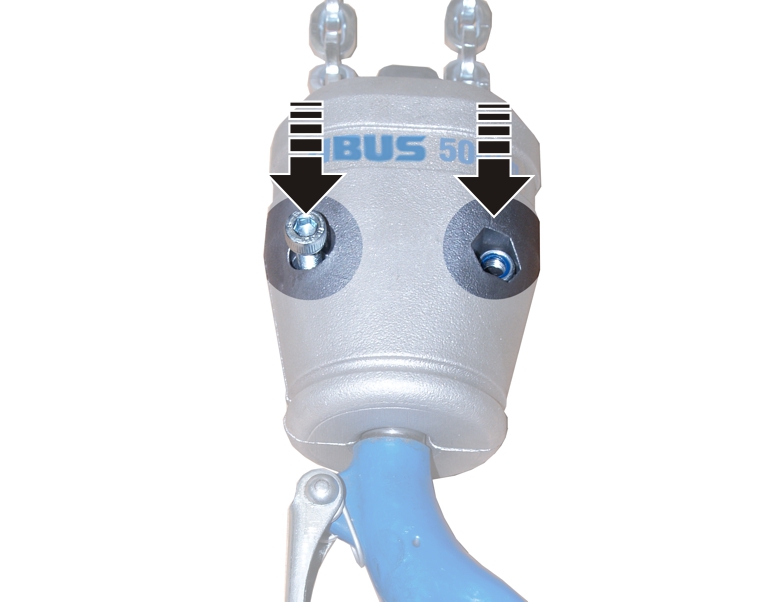

Visser les 2 vis à tête
cylindrique avec les écrous autobloquants.
