Uniquement pour crochet de suspension ou crochet de sécurité
Cette étape ne s'applique que si un crochet de suspension est utilisé à la place d'un étrier de suspension ou si un crochet de sécurité est utilisé à la place d'un crochet de levage.
|
|

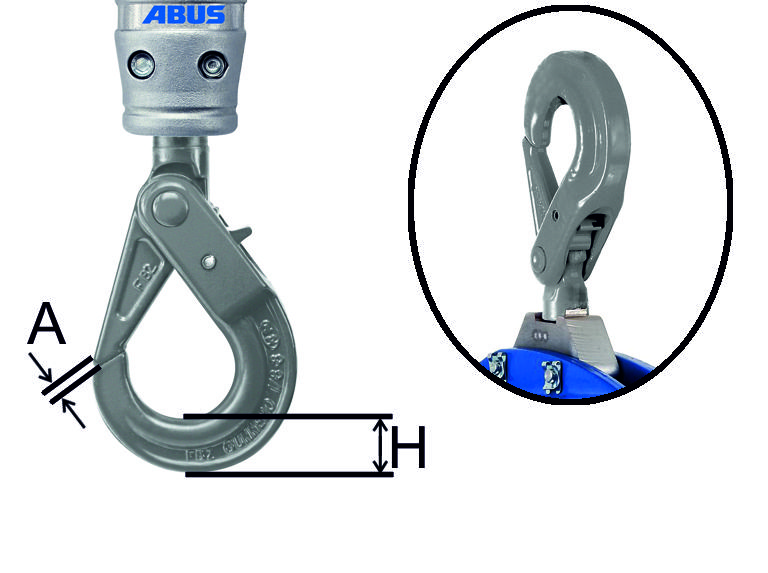

Mesurer la hauteur de base
« H » du crochet de suspension ou du crochet de sécurité.
Mesurer l'espacement
« A » entre le linguet de sécurité du crochet et le corps du
crochet.
Mesurer le déplacement latéral
« B » entre le linguet de sécurité du crochet et le corps du
crochet.
Les valeurs mesurées ne doivent
jamais être inférieures/supérieures aux valeurs indiquées dans le tableau.
|
Taille du crochet de levage |
Espacement maximal « A » [mm] |
Déplacement latéral maximum « B » [mm] |
Hauteur min. à la base « H » [mm] |
|
BKT 6-10 |
2,2 |
3,5 |
17,1 |
|
BKT 7-10/8 |
2,7 |
4,5 |
20,7 |
|
BKT 10-10 |
3 |
6 |
26,1 |
|
BKT 13-10 |
3,3 |
7 |
34,2 |
Si le crochet de levage est plus
ouvert que cela n'est autorisé ou si la hauteur à la base est inférieure à la
hauteur autorisée, remplacer le crochet de levage.
