Estribo de suspensión
Perno
|
|
Estribo de suspensión |
|
| |
|
|
Perno |
Soltar un seguro SL en uno de los pernos.
Extraer el perno.
Abrir el estribo de
suspensión
Levantar el polipasto de cadena
y colocarlo debajo de la estructura portante, bajo el carro o bajo la grúa.
Cerrar el estribo de suspensión
mediante una fijación adecuada o con el bulón del mecanismo de traslación.
Insertar los pernos.
Asegurar el perno con un seguro
SL.
En caso necesario, el polipasto de cadena puede montarse con un gancho de soporte opcional.
|
|

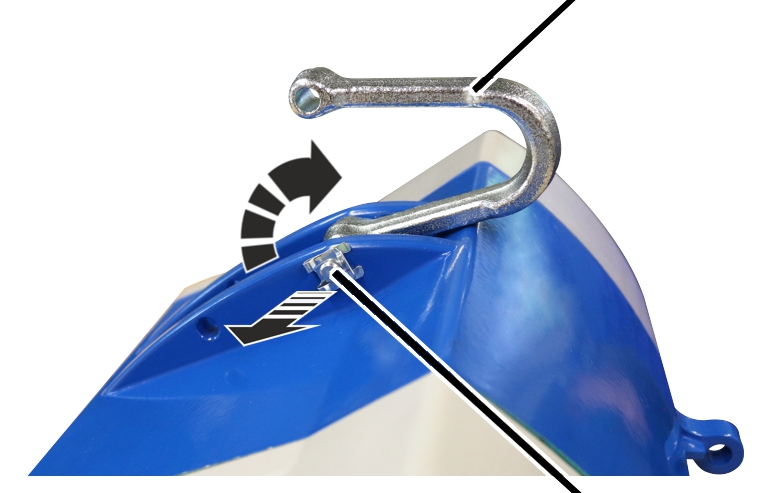

Gancho soporte superior |
|
| |
|
Seguro SL |
Perno |
Colocar
el gancho soporte superior.
Insertar los pernos (2x).
Asegurar el perno con un seguro
SL (2x).
|
Estructura portante |
|
|
| |
|
Fusible |
Gancho soporte superior |
Soltar
el seguro y abrir el gancho soporte superior.
Levantar el polipasto de cadena
y colocarlo debajo de la estructura portante, bajo el carro o bajo la grúa.
Cerrar el gancho soporte
superior mediante una fijación adecuada o con el bulón del mecanismo de
traslación.
