Solo para polipastos de cadena de dos ramales
|
Perno |
Tope |
|
| |
|
Rodamiento axial de bolas |
Polea de inversión |
Insertar el gancho en la
trócola.
Engrasar el rodamiento axial de
bolas en el gancho.
Lubricante "High-Lub LT1 EP". Para detalles, véase Lubricantes.
Insertar el tope.
Girar la cadena para enderezarla
y pasarla por la polea de inversión. La cadena no debe insertarse girada en la
polea de inversión.
Insertar la polea de inversión y
el perno en la trócola.
Engrasar el casquillo
portaagujas en la polea de inversión.
Recomendación: "Klüber Staburags NBU 12 Alltemp". Para detalles, véase Lubricantes.
|
|
Unir las dos mitades de la
trócola.

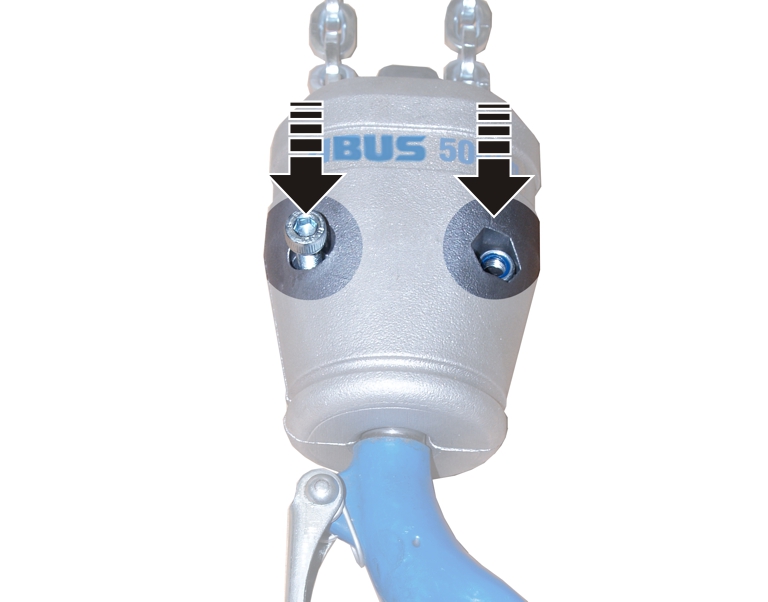

Atornillar los tornillos
cilíndricos (2x) con tuercas autoblocantes.
