Solo con gancho soporte superior o gancho de seguridad
Este paso se aplica solo cuando en lugar de un estribo de suspensión se utiliza un gancho soporte superior o cuando en lugar de un gancho normal se utiliza un gancho de seguridad.
|
|

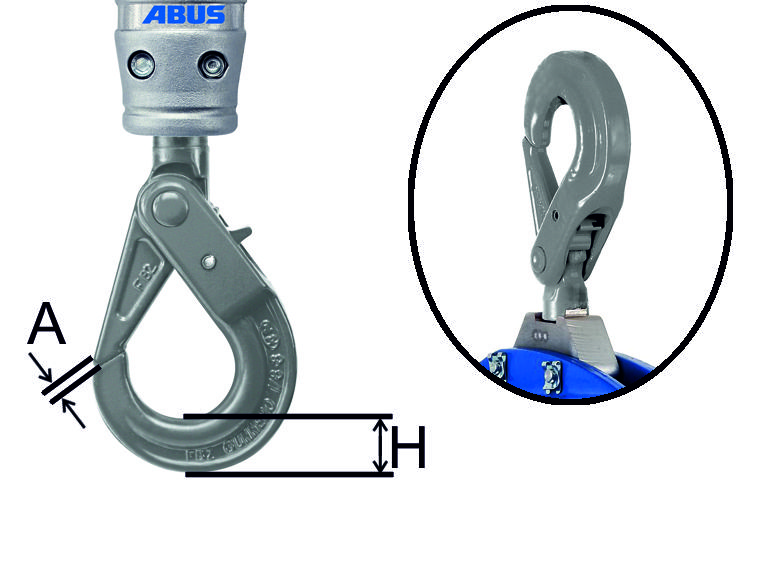

Medir la altura de la base 'H'
del gancho soporte superior o del gancho de seguridad.
Medir el intersticio 'A' entre
pestillo de seguridad gancho y cuerpo del gancho.
Medir el desplazamiento lateral
'B' entre pestillo de seguridad gancho y cuerpo del gancho.
Los valores medidos no deben ser
superiores o inferiores a los valores en la tabla.
|
Tamaño del gancho |
Intersticio mínimo 'A' [mm] |
Desplazamiento lateral máximo 'B' [mm] |
Altura de base mínima 'H' [mm] |
|
BKT 6-10 |
2,2 |
3,5 |
17,1 |
|
BKT 7-10/8 |
2,7 |
4,5 |
20,7 |
|
BKT 10-10 |
3 |
6 |
26,1 |
|
BKT 13-10 |
3,3 |
7 |
34,2 |
Si el gancho está más abierto de
lo permitido, o si la altura de la base es inferior a la permitida, sustituir el
gancho.
