Kettenzug montieren



Aufhängebügel aufklappen und Kettenzug anbringen



Aufhängebügel



Bolzen

*   An einem Bolzen eine SL-Sicherung lösen.

*   Bolzen herausziehen.

*   Aufhängebügel aufklappen.

*   Kettenzug anheben und unter die Tragkonstruktion, unter das Fahrwerk oder unter den Kran bringen.

*   Aufhängebügel über eine entsprechende Befestigung oder den Fahrwerksbolzen des Fahrwerks klappen.

*   Bolzen einschieben.

*   Bolzen mit SL-Sicherung sichern.





Nur bei Aufhängehaken

Der Kettenzug kann bei Bedarf mit einem optionalen Aufhängehaken montiert werden.





Aufhängehaken

SL-Sicherung

Bolzen

*   Aufhängehaken einsetzen.

*   Bolzen (2x) einschieben.

*   Bolzen mit SL-Sicherung (2x) sichern.





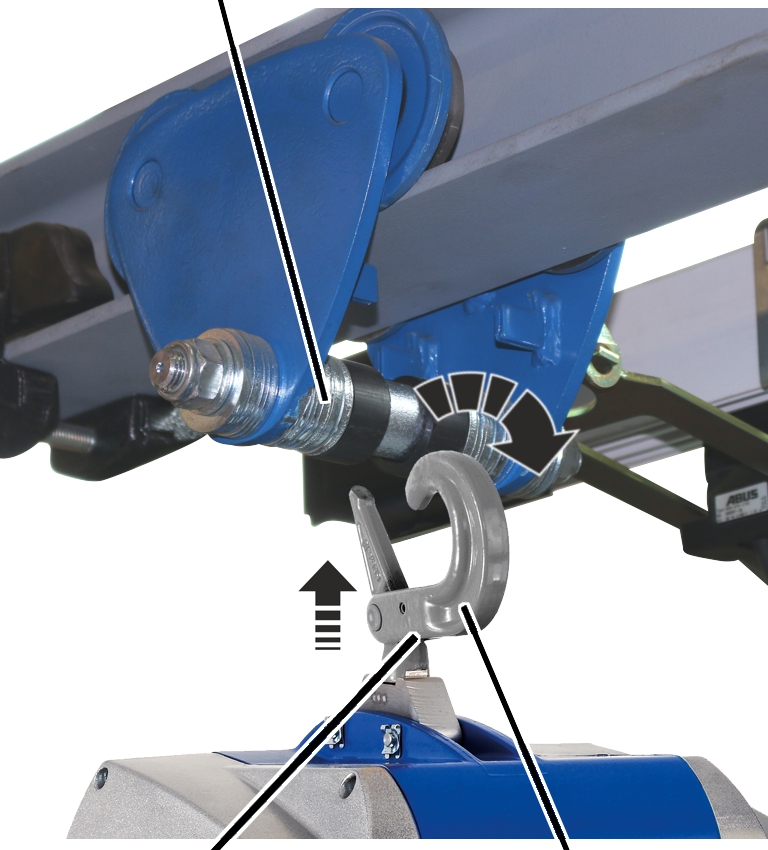

Tragkonstruktion



Sicherung

Aufhängehaken

*   Sicherung lösen und Aufhängehaken aufklappen.

*   Kettenzug anheben und unter die Tragkonstruktion, unter das Fahrwerk oder unter den Kran bringen.

*   Aufhängehaken über eine entsprechende Befestigung oder den Fahrwerksbolzen des Fahrwerks klappen.
