Capot de protection du ventilateur
Vis à côtes
Si l'épaisseur du rotor de frein est inférieure à l'épaisseur autorisée, il est interdit de régler une nouvelle fois le frein. Le rotor de frein doit être alors remplacé.
Selon les besoins et l'état d'usure, il peut s'avérer nécessaire de remplacer également d'autres éléments du frein.
─ Disque de friction
─ Moyeu
─ Joint torique
─ Boulons creux à filet femelle
─ Clavette
─ Circlip extérieur
─ Corps magnétique
|
| |
|

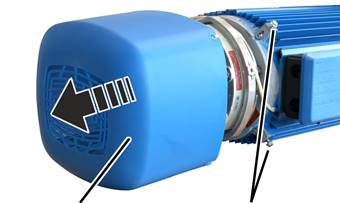

Capot de protection du ventilateur |
Vis à côtes |
Dévisser les 3 vis à côtes du
capot de protection du ventilateur.
Retirer le capot de protection
du ventilateur.
|
Circlip extérieur |
|
|
| |
|
Ventilateur |
|
Retirer le circlip
extérieur.
Démonter le ventilateur.
|
|
Ne pas laisser pendre le ventilateur auxiliaire au câble de connexion ! Si le ventilateur auxiliaire pend au câble de connexion, ce dernier peut se rompre. S'il y a un connecteur enfichable, le débrancher pour pouvoir mettre le ventilateur auxiliaire de côté pendant le montage. S'il n'y a pas de connecteur enfichable, laisser le ventilateur branché et le maintenir après le démontage (par ex. à l'aide d'une sangle). |
|
|
Connecteur enfichable |
|
| |
|
Vis hexagonale |
|
S'il y a un connecteur
enfichable : le débrancher du ventilateur auxiliaire.
Dévisser les 3 vis hexagonales
du ventilateur auxiliaire et retirer le ventilateur auxiliaire.
Si le ventilateur auxiliaire n'a
pas de connecteur enfichable, laisser le ventilateur branché et le maintenir sur
le moteur de levage, par exemple à l'aide d'une sangle.
|
|
Ne pas laisser pendre le ventilateur auxiliaire au câble de connexion ! Si le ventilateur auxiliaire pend au câble de connexion, ce dernier peut se rompre. Débrancher le connecteur enfichable pour pouvoir mettre le ventilateur auxiliaire de côté pendant le montage. |
|
Connecteur enfichable |
|
|
| |
|
Vis à tête cylindrique |
Support |
Débrancher le connecteur
enfichable du ventilateur auxiliaire.
Dévisser les 2 vis à tête
cylindrique du ventilateur auxiliaire et retirer le ventilateur auxiliaire.
|
| |
|
Joint torique |
|
Retirer le joint torique.
Nettoyer l'ensemble du frein à
l'air comprimé.
|
|
Danger en cas de chute du moufle inférieur ! Lorsqu'on démonte le motoréducteur du dispositif de levage, le moteur de levage ou le frein, le tambour à câble du treuil à câble n'est plus maintenu. Dans ce cas, le câble peut se dérouler de façon incontrôlée et tomber avec le moufle inférieur. Fixer le moufle inférieur sur le treuil à câble ! |
|
Alimentation électrique |
Corps magnétique |
|
| |
|
Vis hexagonales |
|
Débrancher l'alimentation
électrique du corps magnétique.
Dévisser les 3 vis
hexagonales.
Retirer le corps magnétique de
l'arbre du moteur.
|
Rotor de frein |
|
|
| |
Retirer le rotor de frein du
moyeu et de l'arbre du moteur.
|
Clavette |
Circlip extérieur |
|
| |
Retirer la clavette.
Retirer le circlip
extérieur.
|
Moyeu |
Clavette arrière |
|
| |
Retirer le moyeu de l'arbre du
moteur.
● Le frein est entièrement démonté.
|
Moyeu |
Clavette arrière |
|
| |
Placer le nouveau moyeu sur
l'arbre du moteur via la clavette arrière.
|
Clavette |
Circlip extérieur arrière |
|
| |
Mettre en place le circlip
extérieur arrière.
Mettre en place la clavette
avant.
|
|
Moyeu |
|
| |
|
Rotor de frein |
Joint torique |
Si le joint torique est présent,
contrôler s'il se trouve entièrement dans la rainure du moyeu.
Placer le nouveau rotor de frein
sur l'arbre du moteur.
|
|
Corps magnétique |
|
| |
|
Vis hexagonales |
|
Placer le corps magnétique sur
l'arbre du moteur.
Serrer manuellement les 3 vis
hexagonales.
Si nécessaire, remplacer les vis hexagonales et les boulons creux à filet femelle.
Brancher l'alimentation
électrique du corps magnétique.
|
Corps magnétique |
Boulon creux à filet femelle |
|
| |
|
Vis hexagonale |
Calibre d'épaisseur |
Dévisser les 3 vis hexagonales
d'un demi-tour.
Visser les 3 boulons creux à
filet femelle d'un demi-tour en direction du corps magnétique.
Consulter le tableau pour
connaître la largeur de consigne de l'entrefer
|
Dimension |
Valeur |
|
Entrefer entre plaque d'ancrage et corps magnétique |
Entre 0,4 mm et 1,1 mm |
|
Valeur de consigne pour entrefer |
0,4 mm |
|
Taille |
Épaisseur de garniture de frein (au moins) [mm] | ||
|
Moteur de levage L6 |
Moteur de levage H6 |
Moteur de levage U6 | |
|
800.4 |
9,3 |
9,3 |
9,3 |
|
1000.7 |
9,3 |
9,3 |
11,3 |
|
2000.3 |
9,3 |
11,3 |
- |
|
3000.4 |
11,3 |
12,3 |
- |
|
5000.3 |
12,3 |
13,8 |
- |
|
6000.3 |
13,8 |
- |
- |
|
7000.1 |
- |
13,8 |
13,8 |
Juste à côté de l'une des vis
hexagonales, placer un calibre d'épaisseur correspondant dans l'entrefer qui se
trouve entre le corps magnétique et la plaque d'ancrage.
Serrer les vis hexagonales
jusqu'à ce que le calibre d'épaisseur puisse être encore retiré de
l'entrefer,
● Sur cette vis hexagonale, l'entrefer est maintenant réglé sur la cote de consigne.
Répéter ces opérations pour les
3 vis hexagonales.
|
|
Boulon creux à filet femelle |
|
| |
|
Clé dynamométrique |
|
Visser les 3 boulons creux à
filet femelle en direction du moteur de levage et les serrer manuellement.
Visser les 3 vis
hexagonales.
|
Vis hexagonale |
Couple de serrage |
|
M6x70 |
10 Nm |
|
M8x80 |
25 Nm |
|
M8x90 |
25 Nm |
|
M8x100 |
25 Nm |
● Le frein est bien vissé.
Contrôler l'entrefer directement
à côté des trois vis hexagonales. Si sa largeur diffère de la largeur de
consigne, répéter le réglage.
|
| |
|
Joint torique |
|
Mettre en place le joint
torique.
|
Circlip extérieur |
| |
|
| ||
|
Ventilateur |
| |
Placer le ventilateur sur
l'arbre du moteur.
Mettre en place le circlip
extérieur.
|
|
Connecteur enfichable |
|
| |
|
vis hexagonale M5x10 |
|
Placer le ventilateur auxiliaire
sur le corps magnétique.
Visser le ventilateur auxiliaire
avec 3 vis hexagonales M5x10. 4,8 Nm. Les bloquer avec un frein
filet (normal).
Si nécessaire : brancher le
connecteur enfichable du ventilateur auxiliaire.
|
Connecteur enfichable |
|
|
| |
|
Vis à tête cylindrique M4x16 |
Support |
Placer le ventilateur auxiliaire
sur le support.
Visser le ventilateur auxiliaire
avec les 2 vis à tête cylindrique M4x16. 2,4 Nm. Les bloquer avec un frein
filet (normal).
Brancher le connecteur
enfichable du ventilateur auxiliaire.
|
| |
|
Capot de protection du ventilateur |
Vis à côtes |
Mettre en place le capot de
protection du ventilateur.
Visser les 3 vis à côtes du
capot de protection du ventilateur.
