Liste des couples de serrage des vis

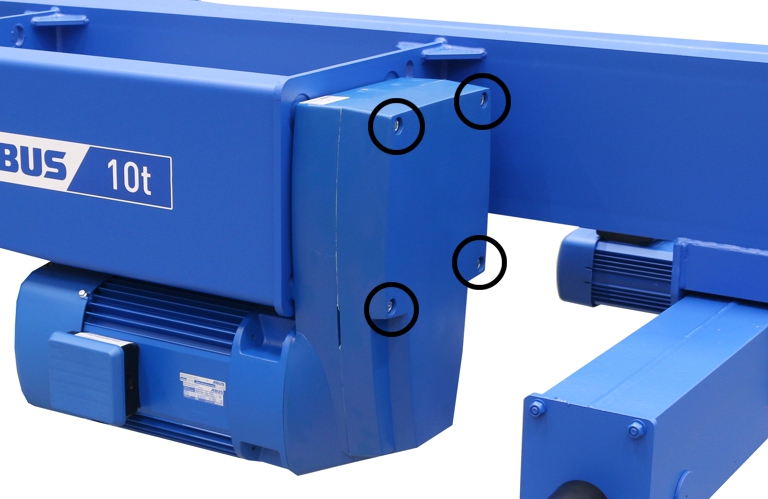

Motoréducteur du dispositif de levage GM 800 à 7000





Taille

Type, taille et longueur

Quantité

Couple de serrage

GM800.4

Vis à tête cylindrique M10x110

4x

35 Nm

GM1000.6

Vis à tête cylindrique M12x120

4x

85 Nm

GM2000.3

Vis à tête cylindrique M12x120

4x

85 Nm

GM3000.4

Vis à tête cylindrique M12x160

4x

85 Nm

GM5000.3

Vis à tête cylindrique M16x210

4x

210 Nm

GM6000.4

Vis à tête cylindrique M16x220

4x

210 Nm

GM7000.1

Vis à tête cylindrique M20x270

4x

425 Nm

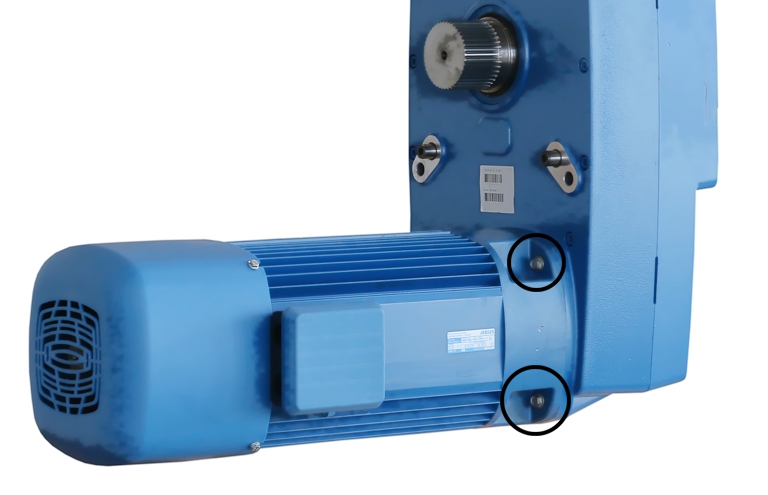

Moteur de levage



Taille

Taille et longueur

Quantité

Couple de serrage

GM800.4

Vis à côtes M8x25

4x

35 Nm

GM1000.6

Vis à côtes M8x25

4x

35 Nm

GM2000.3

Vis à côtes M8x25

4x

35 Nm

GM3000.4

Vis à côtes M10x30

4x

50 Nm

GM5000.3

Vis à côtes M10x30

4x

50 Nm

GM6000.4

Vis à côtes M10x30

4x

50 Nm

GM7000.1

Vis à côtes M10x30

4x

50 Nm
