Las figuras muestran el montaje de un mecanismo de elevación GM 5000 en un carro birraíl (modelo D). El montaje de un mecanismo de elevación en un carro monorraíl o en otro tamaño no se diferencia mucho.
|
|
¡Peligro por caída de la carga al suspenderla directamente del motor de elevación! El punto de suspensión desplazable del motor de elevación no sirve para colgar todo el mecanismo de elevación. Si se cuelga de ahí el mecanismo completo, el punto de suspensión puede romperse y provocar la caída del mecanismo entero. Utilizar el punto de suspensión desplazable solo para el motor de elevación separado. |
Determinar el peso del
mecanismo de elevación. Véase el documento aparte "Características técnicas" del
correspondiente mecanismo de elevación.
|
Material para el montaje |
Placa de compensación |
|
| |
Enroscar el material para
el montaje en el mecanismo de elevación.
Aflojar la placa de
compensación, desplazarla contra la reductora y atornillarla.
Pasar un elemento de
sujeción adecuado por el material para el montaje y levantar el mecanismo de
elevación.
Alternativamente se puede elevar también el mecanismo de elevación con una argolla de suspensión adecuada. El mecanismo de elevación no colgará totalmente horizontal, lo cual puede dificultar el montaje.
Véase también Montaje y desmontaje del mecanismo de elevación.
En caso necesario, el árbol secundario puede sellarse con nuevos componentes y engrasarse de nuevo.
|

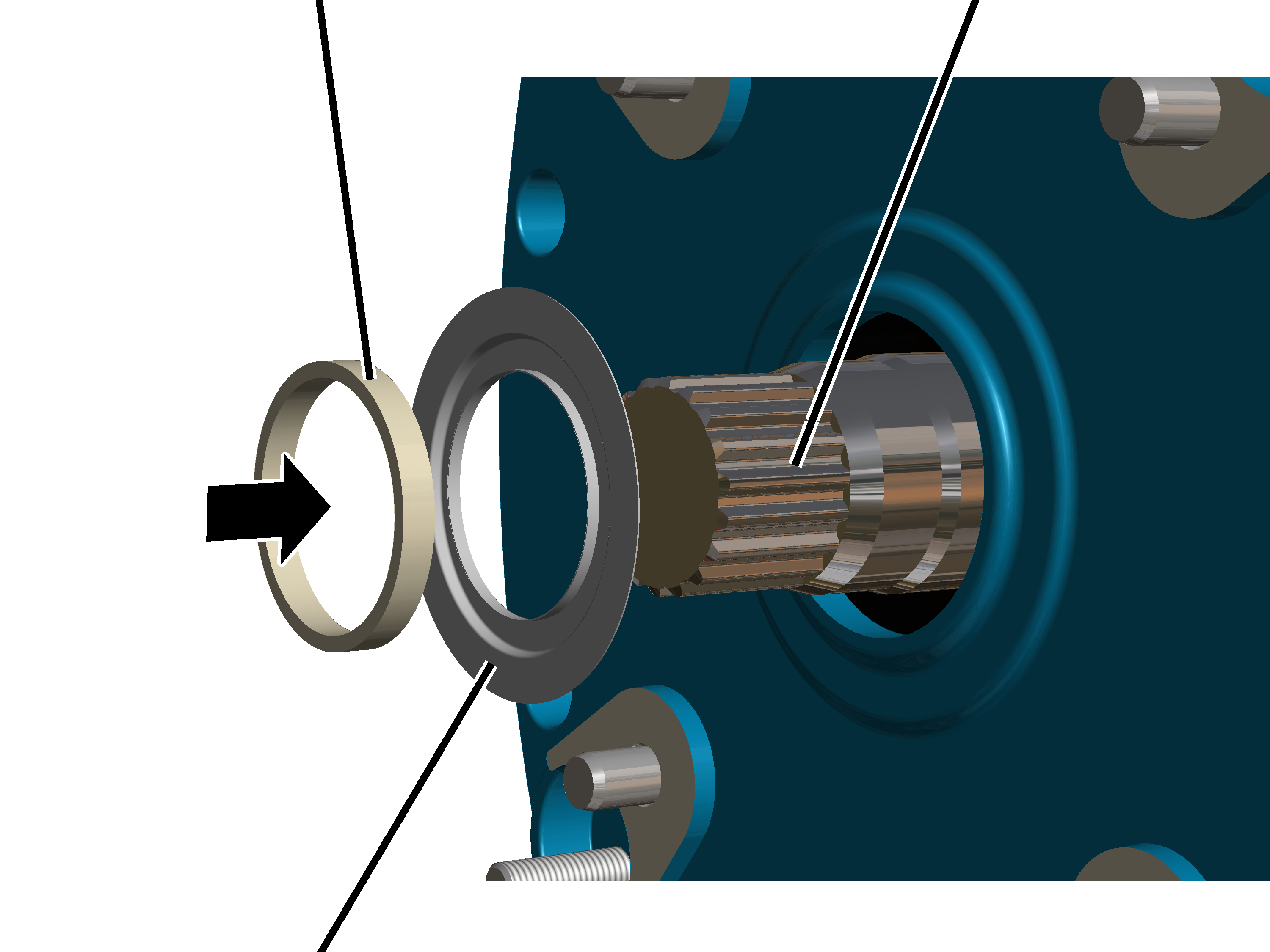

Aro de estanqueidad |
Árbol secundario |
|
| |
|
Arandela
Nilos (en GM800) |
|
Insertar la arandela Nilos
(en GM800) o la arandela de ajuste (en GM1000 a GM7000) sobre el árbol
secundario.
Insertar el aro de
estanqueidad sobre el árbol secundario.
Solo con Gm6000: Si antes
había montado un segundo aro de estanqueidad, insertar también ahora el segundo
aro de estanqueidad.
|
| |
|
|
Árbol secundario |
Engrasar el acoplamiento
dentado en el eje de salida.
Lubricante: pasta para altas temperaturas Fuchs Lubritech PBC 1574.
|
|
Tapa en la brida del cojinete del tambor de cable |
|
| |
Engrasar la tapa detrás de
brida del cojinete del tambor de cable.
Lubricante: pasta para altas temperaturas PBC 1574 SF nº de artículo 303678.
Cantidad GM 800: 25 g
Cantidad GM 1000:
25 g
Cantidad GM 2000: 50 g
Cantidad GM 3000:
50 g
Cantidad GM 5000: 70 - 75 g
Cantidad GM 6000: 70 -
75 g
Cantidad GM 7000: 70 - 75 g
|
| |
|
|
Mecanismo de elevación |
Insertar el árbol
secundario del mecanismo de elevación en la brida del cojinete del tambor de
cable.
|
|
Tornillos cilíndricos |
|
| |
Atornillar el mecanismo de
elevación con tornillos cilíndricos (4x) y arandelas (4x).
|
Tamaño |
Tamaño y longitud |
Par de apriete |
|
GM800.4 |
M10x110 |
35 Nm |
|
GM1000.6 |
M12x120 |
85 Nm |
|
GM2000.3 |
M12x120 |
85 Nm |
|
GM3000.4 |
M12x160 |
85 Nm |
|
GM5000.3 |
M16x210 |
210 Nm |
|
GM6000.4 |
M16x220 |
210 Nm |
|
GM7000.1 |
M20x270 |
425 Nm |
