Determinar el peso del accionamiento de elevación. Véase Características técnicas.

  Enroscar el material para el montaje en el accionamiento de elevación.

  Aflojar el bloqueo antigiro, desplazarlo contra la reductora y atornillarlo.

  Pasar un elemento de sujeción adecuado por el material para el montaje y levantar el accionamiento de elevación.

Alternativamente se puede elevar también el accionamiento de elevación con una argolla de suspensión adecuada. El accionamiento de elevación no colgará totalmente horizontal, lo cual puede dificultar el montaje.

Véase también Montaje y desmontaje del accionamiento de elevación.

En caso necesario, el árbol secundario puede sellarse con nuevos componentes y engrasarse de nuevo.

  Insertar la arandela sobre el árbol secundario.

  Insertar el aro de estanqueidad sobre el árbol secundario.

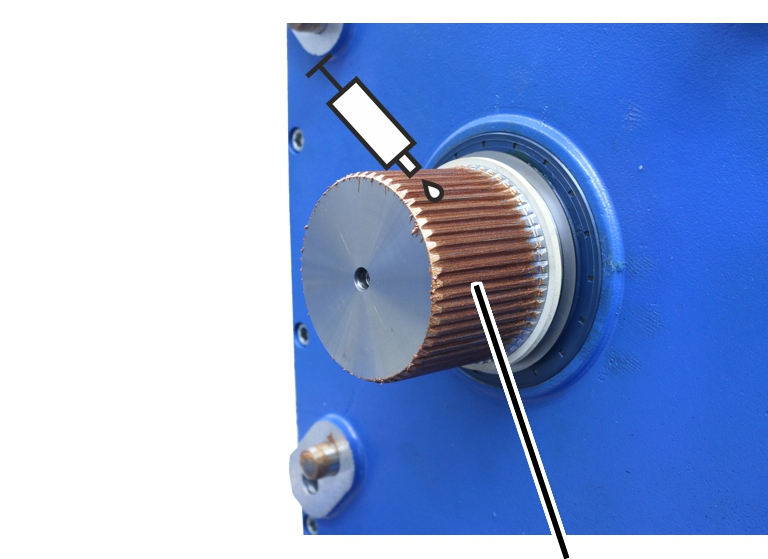

  Engrasar el acoplamiento dentado en el eje de salida.

Lubricante: pasta para altas temperaturas Fuchs Lubritech PBC 1574.

Referencia de ABUS 6758 (se requieren 4x)

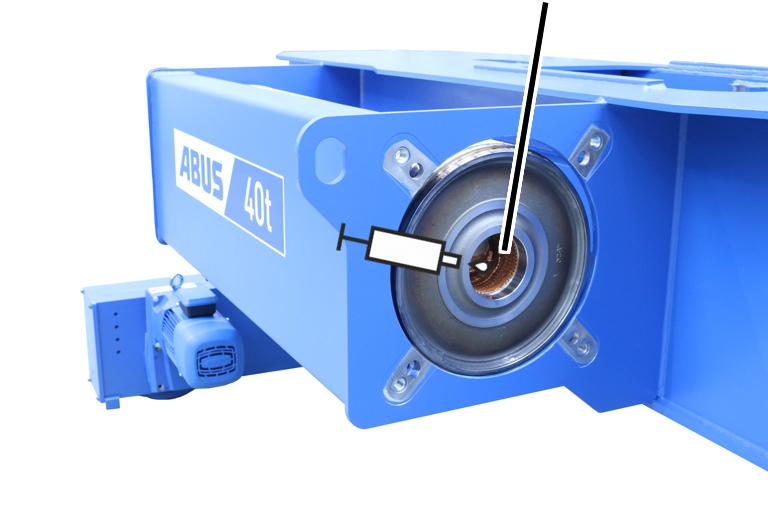

  Engrasar la tapa detrás de brida del cojinete del tambor de cable.

Lubricante: pasta para altas temperaturas PBC 1574 SF nº de artículo 303678.

Cantidad: 70 - 75 g

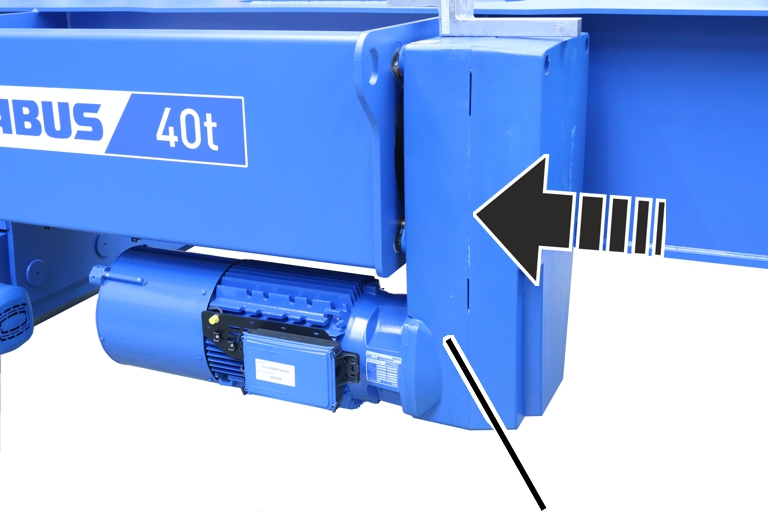

  Insertar el árbol secundario del accionamiento de elevación en la brida del cojinete del tambor de cable.

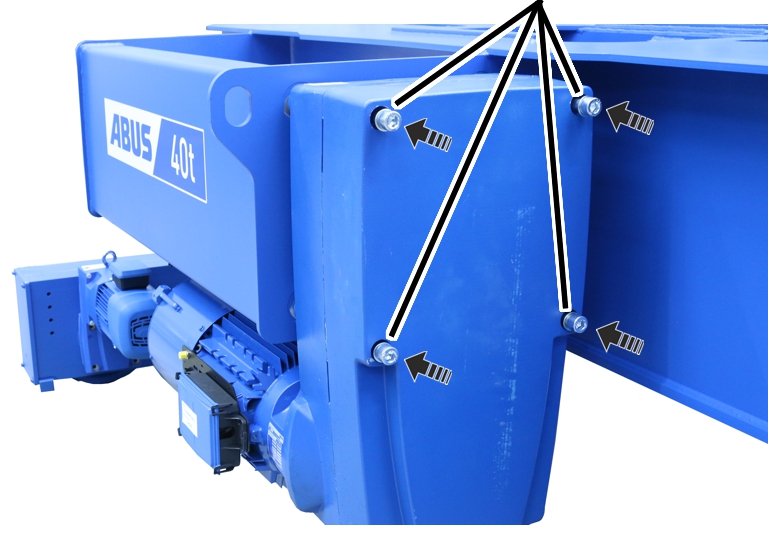

  Atornillar el accionamiento de elevación con tornillos cilíndricos M20x270 (4x) y arandelas (4x). 425 Nm.
