Uniquement pour GM2 et
GM4

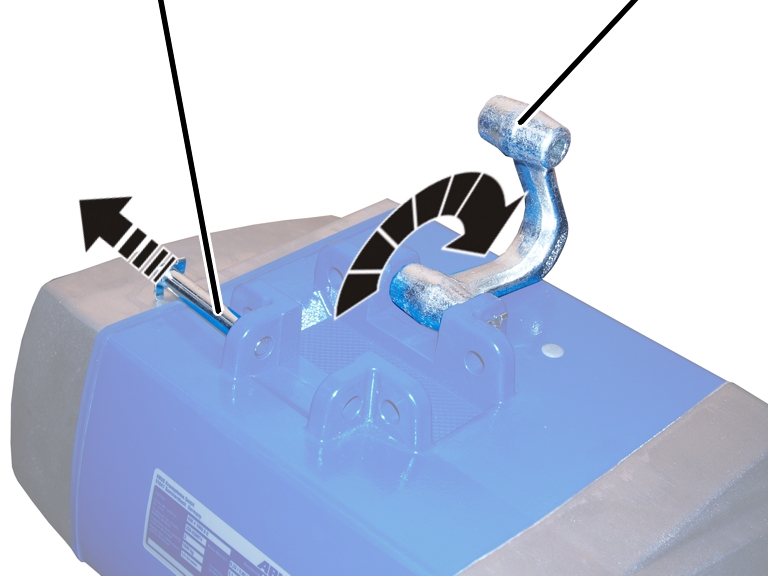

Rotation à 90°
ou retrait de l'étrier de suspension
Selon le lieu de montage, il est possible, en cas de besoin,
de tourner l'étrier de suspension à 90°.
|
|
étrier de suspension |
|
|
|
boulon |
|
Détacher un clip de sécurité SL
sur chacun des 2 boulons.
Retirer le boulon.
Retirer l'étrier de suspension
et le remettre en place après l'avoir tourné à 90°.
Insérer le boulon.
Fixer les boulons avec les clips
de sécurité (SL) (1 pour chaque).
Ouverture de
l'étrier de suspension et fixation du palan à chaîne
|
boulon |
étrier de suspension |
|
|
Détacher un clip de sécurité SL d'un boulon.
Retirer le boulon.
Ouvrir l'étrier de
suspension.
Soulever le palan à chaîne et
l'amener sous la charpente portante, sous le mécanisme de translation ou sous le
pont.
Rabattre l'étrier de suspension
au-dessus d'une fixation appropriée ou de l'axe du chariot de translation.
Insérer le boulon.
Fixer le boulon avec le clip de
sécurité SL.
Détordre le
deuxième brin
|
|
|
point d'attache de la chaîne |
deuxième brin |
Contrôler le point d'attache de
la chaîne : le deuxième brin doit pendre en ligne droite jusqu'au moufle
inférieur et ne doit pas être tordu.
Si nécessaire :
Tourner le point d'attache de la chaîne.
